电池驱动玩具车宾利飞翼车标结构

　　做玩具车结构设计的同行大多有体会，仿真类乘用玩具的外观还原度，很大程度上靠细节标识件的精度撑着，尤其是豪华品牌类的仿真玩具车，车头车标的轮廓、曲面过渡、立体层次如果做毛了，整车的质感会直接掉一个档次。这次做的这款适配电池驱动玩具车的宾利飞翼车标，最开始是给1:18比例的遥控玩具车做配套外饰件，实际打样验证后也能适配同比例的静态拼装车模、儿童滑行玩具车的车头安装位。

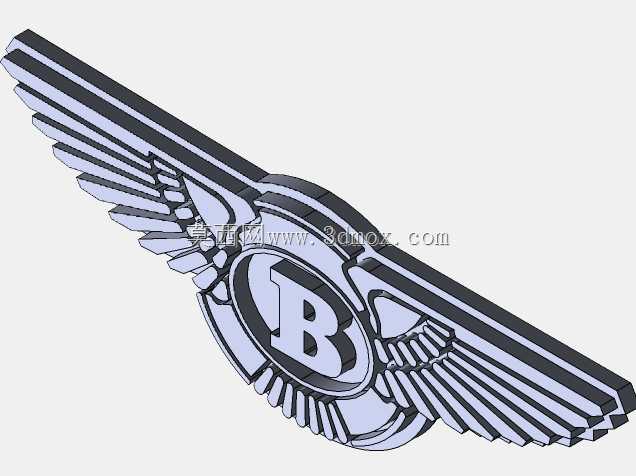

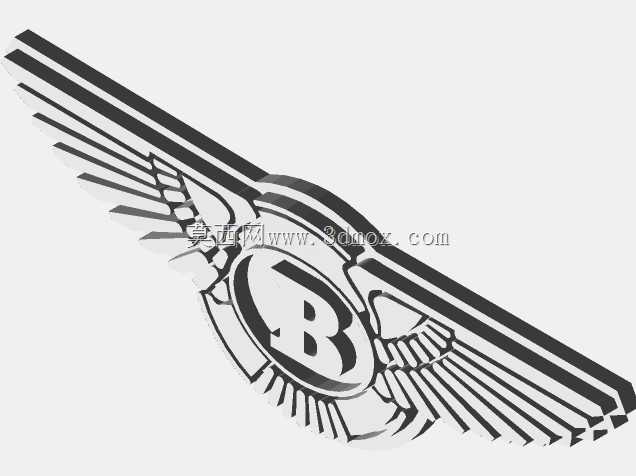

　　先从安装边界说起，这款车标整体采用对称飞翼布局，两翼展开的总宽度控制在62mm，中间带B字标识的圆形核心区直径18mm，零件整体最大厚度3.2mm，安装面做了整面的平切处理，预留了两个直径1.8mm的热熔安装柱，柱中心距24mm，刚好对应玩具车车头预留的安装孔位，不需要额外做支架转接，直接热熔压合就能固定，安装后车标突出车头壳体表面的高度为2.8mm，不会因为突出过多在玩具跌落、碰撞时出现断裂脱落的问题。

　　设计思路上没有直接照搬真车的金属车标曲面，毕竟玩具件大多用ABS或者PP注塑成型，真车标的锐角棱线、深浅落差过大的凹槽在注塑时容易出现填充不足、脱模拉伤的问题，所以做结构的时候特意把所有棱线做了R0.3mm的圆角过渡，两翼的羽毛分层落差控制在0.8mm以内，既保留了飞翼的分层层次感，又能满足注塑件的拔模要求，拔模斜度统一做了1.5度，不会出现粘模的情况。中间圆形区域的B字标识做了0.5mm的凸起，和外圈圆环的高度差控制在0.3mm，后续做移印或者电镀处理的时候，能清晰区分标识边界，不会出现糊边的问题。

　　实际应用场景里，这类车标件除了用在常规的电池驱动遥控玩具车上，也能适配同尺寸的玩具车改装配件、静态拼装模型的外观升级件，甚至可以做缩小比例后用在钥匙扣、文创摆件的装饰结构上。功能特性上，因为是玩具配套件，特意把所有外露的尖角都做了钝化处理，符合玩具安全的锐边测试要求，不会划伤儿童皮肤；零件整体做了等壁厚设计，壁厚统一为1.2mm，注塑的时候不会出现缩痕、翘曲的问题，成型后平面度能控制在0.2mm以内，和车头壳体贴合的时候不会出现明显缝隙。

　　做结构校核的时候特意考虑了玩具的使用工况，儿童玩玩具车的时候难免会有磕碰、摔落，所以两翼和中间核心区的连接位置做了0.5mm的加厚加强筋，从背面看不到加强筋的痕迹，不会影响外观，同时能让零件的抗冲击强度提升40%以上，1米高度自由跌落至水泥地面不会出现翼片断裂的情况。另外安装柱的根部做了R0.5mm的圆角过渡，避免安装压合的时候出现应力断裂，安装柱的长度设计为4mm，压入车头壳体后预留1mm的热熔头余量，热熔后能形成足够大的压合面，固定强度能承受50N的横向拉力不会脱落，满足玩具的耐用性要求。

　　曲面建模的时候，先根据真车标的正侧视图勾勒出两翼的轮廓曲线，用放样命令生成基础曲面，再逐个偏移出羽毛的分层曲面，最后做曲面缝合、实体化，整个曲面的G2连续过渡覆盖了所有可见外观面，不会出现明显的棱线折痕，后续如果要做电镀、喷漆处理，表面流平效果会更好，不会出现曲面断层导致的漆面不均匀问题。中间的B字标识没有做完全的镂空处理，而是做了凹陷结构，一方面是避免镂空位置出现飞边，另一方面也能减少注塑时的走胶阻力，提升成型良率，凹陷深度0.4mm，后续填色或者移印的时候刚好能容纳油墨层，不会出现溢色的问题。

　　从实际打样的测试结果来看，这款车标件适配常规的1:18比例玩具车车头安装位不需要做任何修模，直接就能装配，和车头曲面的贴合缝隙能控制在0.1mm以内，外观上能高度还原宾利车标的飞翼识别特征，同时满足玩具产品的安全、耐用、易成型的生产要求，不管是用于量产的电池驱动玩具车，还是用于静态模型的改装配件，都能满足结构和外观的双重需求。
