阶梯式带键槽传动皮带轮结构

该轮体属于摩擦传动系统中的基础执行件，主要用于在两根平行轴之间传递旋转扭矩，常见于中小型轻工输送线、农用机械动力输出端、台式机床主轴驱动以及小型风机、水泵的动力接驳位置。其核心作用是通过轮缘外圆与传动带之间的静摩擦力，将主动轴的转速按预设直径比转换为从动轴所需转速，同时可凭借带体自身的弹性缓冲吸收轴系启动瞬间的冲击载荷，在过载时带面与轮缘间产生微量打滑，避免硬性传动造成的轴断裂或电机烧毁。

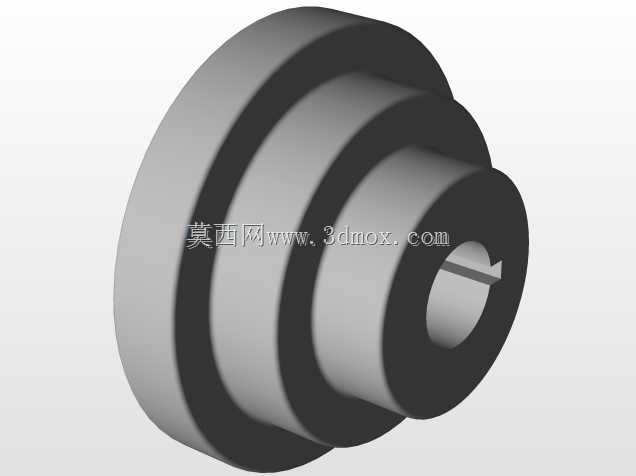

从结构特征看，该件采用三段同轴阶梯圆柱外形，不同直径的外圆段可适配不同规格的平带或圆带，也可在同一根轴上通过切换带的安装位置获得多组传动比，无需更换带轮即可调整输出转速。中心通孔为装配基准孔，孔壁开设贯通式平键槽，装配时与轴上的平键形成周向限位，相比单纯过盈配合能传递更大扭矩，也便于后期拆装维护。轮体一侧带有直径放大的凸缘，可对套装在轴上的轮体进行轴向定位，安装时凸缘端面贴紧轴肩，另一侧通过轴端挡圈或锁紧螺母固定，即可限制轮体沿轴向窜动。

建模过程中首先以中心孔轴线为全局基准，依次绘制各段外圆的旋转截面，通过回转特征生成主体轮廓，再在中心孔位置切除键槽结构。设计时需重点控制各段外圆与中心孔的同轴度，否则带轮高速旋转时会产生径向跳动，加剧带体磨损并引发轴系振动；外圆工作表面需保留合适的粗糙度，过于光滑会降低摩擦系数导致传动打滑，过于粗糙则会快速磨损带体。

安装边界方面，轮体的轴向总长度决定了轴端所需的装配空间，最大外圆直径需预留带体拆装及运转时的安全间隙，避免与周边机架、护罩发生干涉。中心孔与轴的配合常选用过渡配合，既保证装配后同轴度稳定，又可通过拉马工具完成拆卸。键槽的宽度、深度需与所选平键规格匹配，键的顶面与轮槽底部应留有微小间隙，两侧面则需与键槽侧壁紧密贴合，保证扭矩传递均匀。这类阶梯带轮结构紧凑，多速切换便捷，在小功率多工况传动场景中能有效简化整机传动布局，减少备用轮件的种类与数量。
