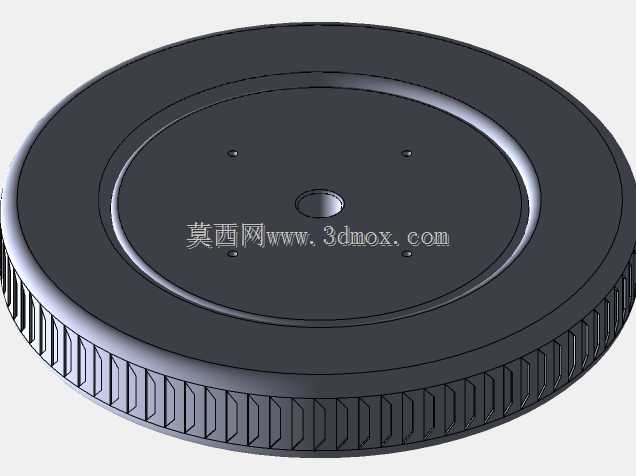

该轮体直径控制在26厘米,属于中小型移动承载部件,常见于车间周转小车、轻型工装转运架、移动式设备底盘以及低速AGV辅助轮组场景。轮面周向布置连续的斜向防滑齿纹,齿槽沿轮缘均匀分布,这种结构并非单纯装饰:在环氧地坪、水磨石地面或轻度油污工况下,齿纹可以破除接触面的水膜与薄油层,降低轮面打滑概率;同时齿槽为磨损预留了余量,相比光面轮,其有效摩擦寿命更长,后期维护时也能通过齿纹剩余高度快速判断磨损状态。

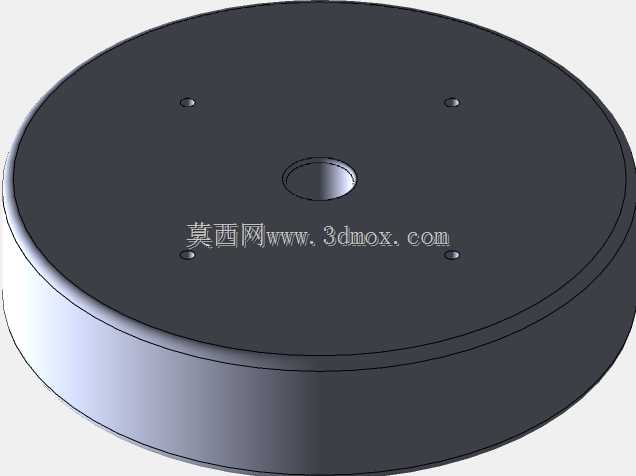

轮体中心设置单轴孔,用于与轮轴或轴承位配合,轴孔周边盘面分布四个小孔,可作为安装固定孔,也可用于轮体与轮毂、连接法兰之间的锁附。盘面采用内凹式环形台阶设计,外圈高、中心低,一方面能够在不增加整体厚度的前提下提升轮面的抗弯刚度,减少重载下盘面的翘曲变形;另一方面内凹区域可以容纳轴端紧固件、轴承外圈或防尘盖,避免安装后突出物与地面、周边护板发生干涉。轮缘外侧做了小角度倒角,越过地面接缝、轨道边缘或小障碍时,倒角能够引导轮体平顺过渡,减少硬冲击带来的跳动。
从结构设计角度看,该轮优先考虑承载与行走稳定性,而非高速行驶性能。轮体厚度与直径比例适中,支撑面较宽,接地比压相对分散,适合在平整硬化地面长期行走。周向防滑齿采用等距阵列方式,建模时可通过单齿草图沿圆周阵列生成,齿形根部保留圆角,避免应力集中导致齿根开裂。中心轴孔与四个安装孔的位置度需要在工程图中明确约束,保证装配后轮体回转中心与安装基准重合,防止运转时出现偏心摆动。
安装边界方面,选型时需重点核对中心轴孔直径、轮体总宽以及安装孔分布圆尺寸。轴孔与轴之间建议根据载荷性质选择间隙配合或过渡配合,若用于从动轮,可在孔内加装衬套或轴承以降低转动阻力;四个小孔若用于连接,应核算螺栓规格与轮体材料强度,确保在冲击载荷下不会出现孔口压溃。轮体外径决定了底盘离地高度,26厘米规格能够跨过常见的地面线槽、小焊缝和门槛过渡板,同时不会让整车重心过高。轮体侧面的防滑齿高度不宜与车架侧板距离过近,需预留排屑与清洁空间,避免泥沙卡在齿槽与护板之间造成卡滞。
在实际设备布局中,这类轮体通常成对或成组使用,设计时还要结合安装板高度、轴端固定方式以及制动机构综合考虑。若用于手动推车,宽轮面与防滑齿可提升推行时的方向稳定性;若用于移动式工装,盘面的多孔结构也便于后续加装同步带轮、编码器支架或阻尼片,扩展为测速轮、阻尼轮等功能部件。
