带键槽轮毂式传动飞轮盘结构设计

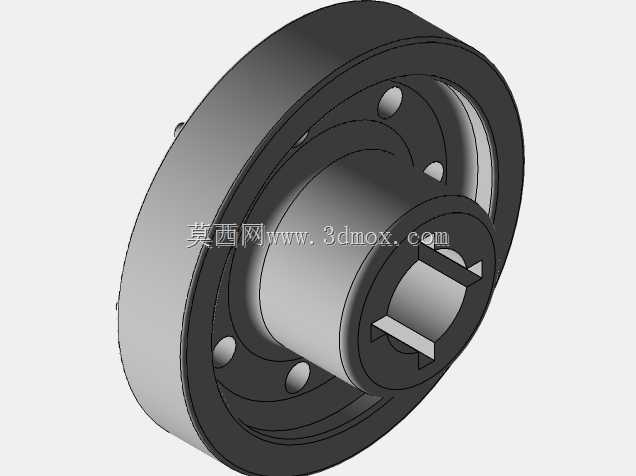

该轮盘类传动件常见于中小功率机械设备的主轴传动端，核心作用是储存转动惯量、平稳转速波动，同时通过轮毂与轴的配合完成扭矩传递。在冲压设备、小型内燃机、输送机驱动端以及部分试验台架中，这类零件能够抵消负载突变带来的转速冲击，避免传动链因瞬时过载出现松动或断轴。从结构上看，零件采用外圈厚壁轮缘与中心轮毂组合的形式，轮缘部分质量占比更高，以此在有限外径下获得更大转动惯量；中间腹板开设多个均匀分布的圆孔，既可以减轻整体重量，也能在高速旋转时减少风阻，同时为装配、吊装提供操作空间。中心轮毂内孔加工有键槽，采用平键连接实现周向固定，相比过盈配合更便于拆装维护，适合需要定期检修的传动工位。设计时首先要确定安装轴径与键槽规格，轮毂长度需覆盖轴头配合段，保证接触面压应力处于许用范围内；轮缘外径则要结合安装空间的安全防护罩尺寸确定，外圆与护罩之间预留足够径向间隙，避免旋转过程中发生剐蹭。腹板上的孔位采用圆周均布，保证动平衡性能，孔边倒钝处理可减少应力集中。轴向定位通常依靠轴肩与端面紧固件完成，因此轮毂端面与腹板的过渡处设置圆角，避免热处理或交变载荷下产生裂纹。实际选型中，需要核对轴伸长度、键槽宽度深度以及轮盘的轴向安装空间，若用于高速工况，还需在装配后进行动平衡校正。该三维结构完整呈现了内外轮廓、键槽位置和腹板孔位，可直接用于干涉检查、装配模拟与工程图生成，帮助设计人员快速验证传动布局，减少现场试装时的尺寸返工。
