直角转接安装基座结构设计

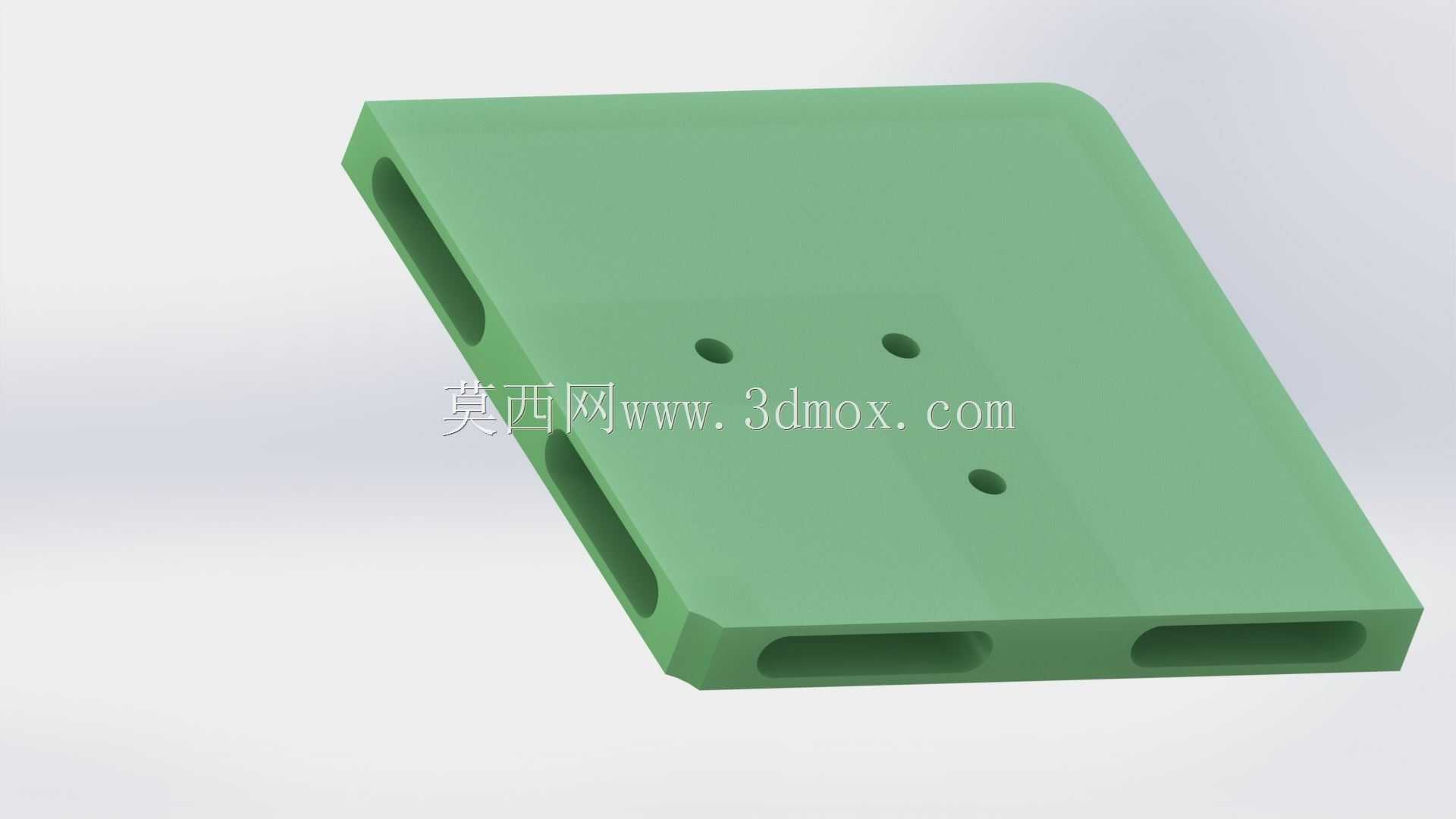

该零件属于典型的直角转接安装基座，主要用于设备框架内部需要改变安装方向的位置，将水平布置的型材或功能部件与垂直安装面进行刚性连接。在自动化生产线、检测工装以及小型设备机架中，这类转接件常布置在侧板与横撑的交汇处，承担定位、支撑和载荷传递作用。零件整体呈块状结构，主体厚度较大，能够在连接点形成稳定的受力基础，避免薄板安装面因局部应力集中而产生变形。从结构上看，基座两个相邻侧面分别开设长圆形贯通槽，槽口沿零件长度方向延伸，可在装配时提供一定的位置调整余量。这种设计在实际装机中十分常见，当相邻部件的孔位存在加工误差，或者设备需要根据工位变化进行微调时，松开紧固件即可沿槽向移动，无需重新配钻安装孔。三个圆形小孔分布在主安装平面上，用于固定待安装的功能板、传感器支架或小型气动元件，孔位间距经过规整布置，能够保证连接件受力均匀，减少悬臂带来的附加弯矩。设计思路上，该零件优先保证安装面的平面度与相邻面的垂直度。块状本体在转角处保留了足够材料，没有采用过度减重的薄壁结构，目的是提高连接区域的刚性；外轮廓边角做了轻微处理，既可以去除加工毛刺，也能避免装配时划伤操作人员或线缆。贯通槽与小孔之间保持合理壁厚，防止在拧紧螺钉时出现局部开裂或塌陷。对于需要频繁拆装的维护部位，这种实体结构比折弯钣金件更耐反复锁紧，长期使用后位置保持性更好。从安装边界判断，该基座适合嵌入两根正交型材之间，或贴装在设备立板与水平托板的交接位置。主平面可作为功能件的安装基准，侧面槽孔则用于与机架型材槽或预制孔对接。选型时应注意槽宽与所用紧固件直径匹配，并核算安装后零件突出高度是否会与周边护罩、管线或运动部件发生干涉。由于零件结构对称、特征清晰，建模时可先建立基体方块，再通过拉伸切除完成侧槽和安装孔，最后对棱边进行统一处理。结构设计人员可在此基础上根据实际机架尺寸调整槽长、孔距和整体厚度，以适配不同载荷等级和安装空间。
