带槽孔的半圆柱机械基座结构设计

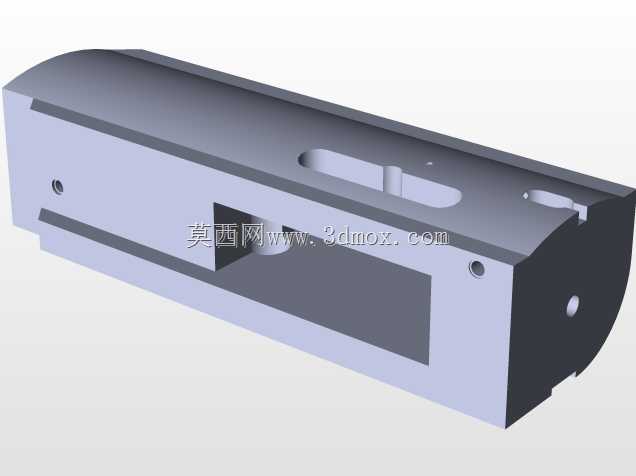

该零件整体呈半圆柱长条形布局，主体由半圆弧顶面与平直底面构成，这种构型在需要贴合圆柱外壁或在圆弧腔体内安装的场景中十分常见，例如管线配套夹持座、小型设备内置安装支架、检测仪器的承载基座等。平直底面可直接贴合安装平面，半圆弧面则能与对应曲率的壁面形成稳定贴合，减少装配后出现的晃动与间隙。零件中部开设了较大的矩形镂空窗口，窗口边缘保留连续的实体边框，既为内部元件提供操作与避让空间，也通过边框维持整体刚性。窗口上方的圆弧面上设有长圆形沉槽，这类槽道通常用于走线、容纳定位销滑移行程，或为调节螺钉提供让位空间。零件两端分布有多个小孔，包括径向小孔与端面附近的安装孔，可用于穿设紧固件、安装定位销或固定端盖。从结构受力角度看，长条形主体在中部开窗后，两侧剩余侧壁成为主要承力路径，设计时需关注窗口转角处的应力集中，因此转角均采用圆弧过渡，避免铣削加工后产生微裂纹。半圆柱壳体的壁厚保持均匀，有利于在机加工过程中控制变形，尤其适合采用铝块或钢坯直接铣削成型。安装边界方面，底面为主要定位基准，装配时可先以底面找平，再通过两端孔位完成锁紧；圆弧面的外径决定了其与外部弧形腔体的配合间隙，需根据实际公差要求控制尺寸。长圆形槽的长度方向与零件轴线平行，可允许装配时沿轴向进行小幅位置调整，补偿累计加工误差。该类零件在自动化设备、检测工装、流体控制组件中常作为中间承载件使用，上方可固定传感器、阀块或小型驱动元件，下方则连接机架或管路支座。建模过程中需先绘制半圆柱主体轮廓，再依次切除窗口、槽道与各孔位，重点保证各孔轴线与基准面的垂直度，以及槽底深度的一致性。对于需要轻量化的场合，可在非承力区域进一步去除材料，但不能削弱窗口周边的连接刚度；对于承受振动的工况，则可在孔位周边增加局部凸台，提升紧固件的握持长度。整体结构没有复杂曲面，加工工艺以铣削、钻孔为主，制造成本可控，适合小批量设备配套使用。
