L型铰接支座与带肋摇臂支撑构件

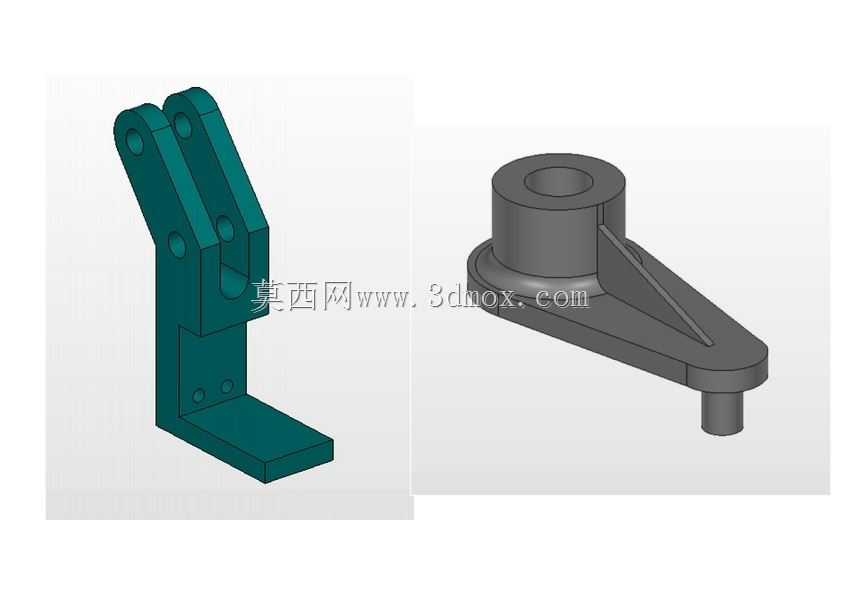

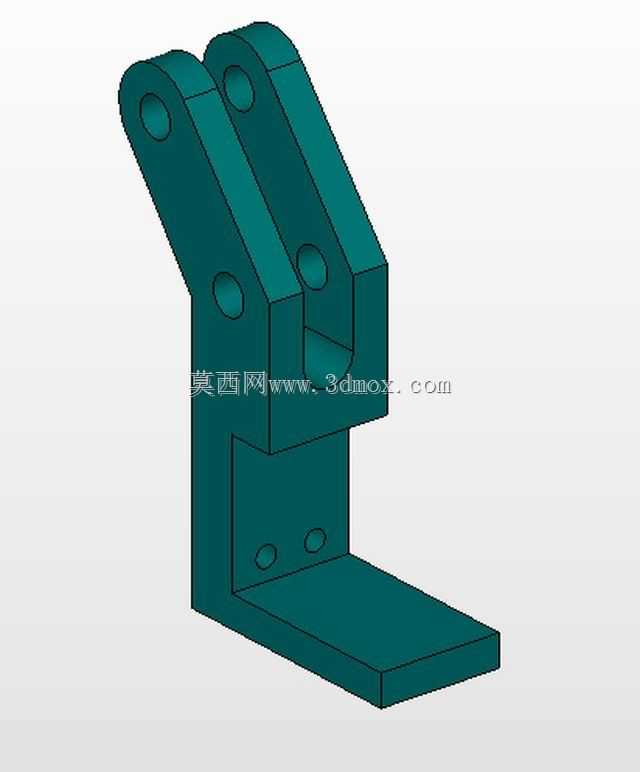

这组构件包含两类典型机械支撑与传动零件，分别承担铰接定位与摆动传力功能，常见于轻工输送线、工装夹具、小型自动化执行机构以及检测设备的连杆机构中。左侧L型构件采用立式折弯布局，底部为平直安装板，板上预留两组安装孔，可直接通过螺栓固定在设备台面、型材框架或基座平面上；立臂向上延伸并形成双片平行叉耳，叉耳沿高度方向布置多组同轴孔，既能够穿入销轴实现与摆杆、压臂或连杆的铰接，也可通过不同孔位调整铰接点高度，从而改变机构力臂与开合行程。双片叉耳结构相比单耳具有更好的侧向约束，能降低销轴受弯变形风险，立臂与底板交接处保留实体过渡，可承受夹紧、下压或翻转过程中产生的弯矩。

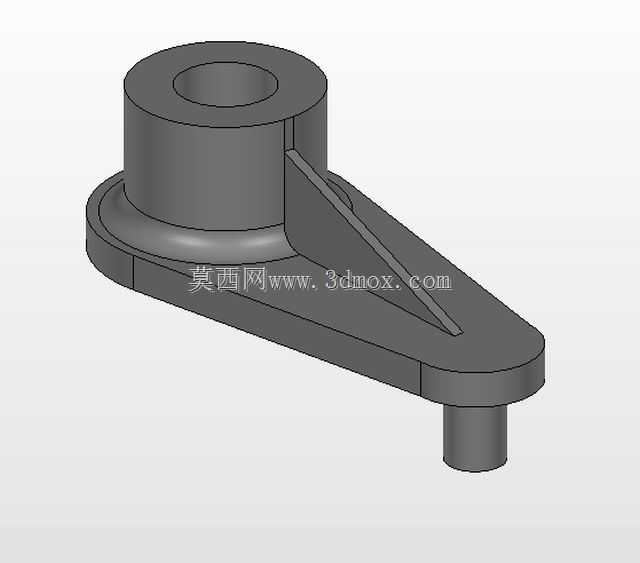

右侧构件以圆筒轴座为回转中心，底部带圆盘凸缘，凸缘下方伸出短圆柱定位段，安装时可先嵌入基座孔内完成径向定位，再利用凸缘端面贴合安装面，保证回转轴线与配合面垂直。从凸缘侧向延伸出长臂，臂下设置三角形加强筋，将圆筒、凸缘与长臂连成整体，使摇臂在传递横向推力或拉力时不易发生翘曲。长臂末端可连接推杆、拉杆、传感器拨片或其他执行元件，当中心轴套绕固定轴转动时，长臂便将旋转运动转化为一定角度内的摆动输出。

从设计思路看，两个零件都强调孔轴配合与安装基准的统一。L型支座的底板平面、立臂侧面及叉耳孔轴线需要保持明确的位置关系，否则装配后会出现连杆卡滞、销轴偏磨等问题；带肋摇臂则需控制中心孔、定位外圆与长臂连接孔之间的中心距，中心距偏差会直接影响执行端行程和重复定位精度。建模时应先建立安装基准面与回转中心线，再拉伸主体并切除孔位，对圆角、凸缘和加强筋进行连续过渡，避免应力集中在截面突变处。

实际选型时，L型支座的边界尺寸需关注底板长度、立臂高度、叉耳间距及孔径，这些尺寸决定其能否容纳配对连杆并避开周边护罩；摇臂则需核算中心筒高度、凸缘直径、臂长和末端孔径，以确认摆动范围内不与机架、管线或相邻工位干涉。两类构件均可采用钢件切削、钣金焊接后加工或铸件精整等方式制造，受力较小的场合也可使用铝合金以降低运动惯量。
