芥子油机传动直齿圆柱齿轮结构设计

这款齿轮主要适配小型芥子油压榨设备的减速传动链路，在整机油脂压榨工序里承担动力传递与转速匹配的核心作用。芥子油加工属于小型粮油加工场景，设备长期处于连续带载运行状态，压榨辊的输入扭矩需要经过多级降速增扭后才能满足油料挤压的出力要求，该齿轮作为传动级中的核心啮合件，需要在持续的载荷波动下保持稳定的传动精度，避免因齿面磨损出现传动间隙过大、压榨辊转速不均的问题，进而影响出油率与油料压榨的均匀度。

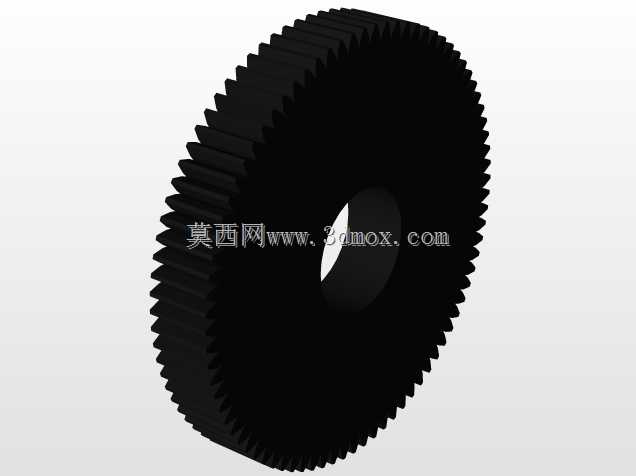

从结构设计来看，该零件采用标准直齿圆柱齿轮构型，整体为盘类回转结构，轮齿沿外圆整周均匀分布，中心设置贯通安装孔，用于与传动轴形成周向固定配合。直齿的设计优势在于加工工艺成熟，轴向无附加分力，对支撑轴承的轴向载荷要求低，非常适合这类中小载荷、对装配维护便捷性要求较高的粮油加工设备。设计过程中首先根据传动链的总速比要求，确定该级齿轮的齿数匹配关系，再结合设备箱体内部的安装空间，限定齿轮的最大外圆边界，避免轮齿与箱体内壁、相邻传动件发生运动干涉。中心孔的直径尺寸需要与对应传动轴的轴径做公差配合设计，通常采用过渡配合保证传动同轴度，同时预留键槽安装位置来传递扭矩，避免齿轮与轴之间出现相对打滑。

齿部参数的确定需要兼顾承载能力与传动平稳性，模数选取结合该级传递的额定扭矩计算，保证齿根弯曲强度满足长期满载运行的要求，避免出现断齿失效；齿宽的设定则在有限的轴向安装空间内，尽可能增大啮合接触面积，降低单位齿面的接触应力，延缓齿面点蚀的出现。齿轮端面平整，无多余的凸起结构，既方便加工时的装夹找正，也便于现场安装时的轴向定位，可通过轴肩或者套筒直接完成轴向固定，不需要额外设计复杂的定位结构。

在实际安装场景中，该齿轮装入减速箱体后，需要保证与配对齿轮的中心距偏差在允许公差范围内，齿侧间隙控制在合理区间，间隙过小会导致运转卡滞、润滑脂无法有效进入啮合面，加剧齿面磨损；间隙过大则会在设备启停、载荷换向时产生明显冲击，不仅带来运行噪音，还会破坏压榨工序的转速稳定性。这类开式或半开式传动的齿轮通常采用润滑脂定期润滑，设计时也考虑了粮油加工车间多粉尘的环境特点，规整的齿形不容易残留油泥与碎屑，日常维护清理的难度更低。

从建模逻辑上，整个模型先绘制回转截面草图完成轮坯的基础实体，再通过齿廓渐开线参数化生成单个轮齿，阵列后完成整体结构，所有倒角、退刀结构都符合常规机械加工的工艺要求，既可以直接用于工程图纸的生成，也能为后续的有限元强度校核、装配干涉检查提供准确的数字模型基础。
