45度倾斜式混凝土浇筑平衡支撑工装

该结构件面向现浇混凝土施工中倾斜构件的成型支撑需求，常见于坡屋面、斜向栏板、异形挡墙及预制构件厂的斜置浇筑工位。现场作业时，当模板被调整至45度倾角且尚未完成最终锁止，混凝土入模后会沿斜面产生侧向滑移与不均匀下淌，常规平直马凳仅能控制保护层厚度，无法抵消斜向分力带来的模板偏移、钢筋骨架上浮或局部堆料问题。该支撑工装通过跨接在模板两侧的长支腿与竖向挡板形成空间约束，在未就位状态下为钢筋骨架和侧模提供临时平衡支点，避免浇筑初期因物料冲击造成的骨架错位。

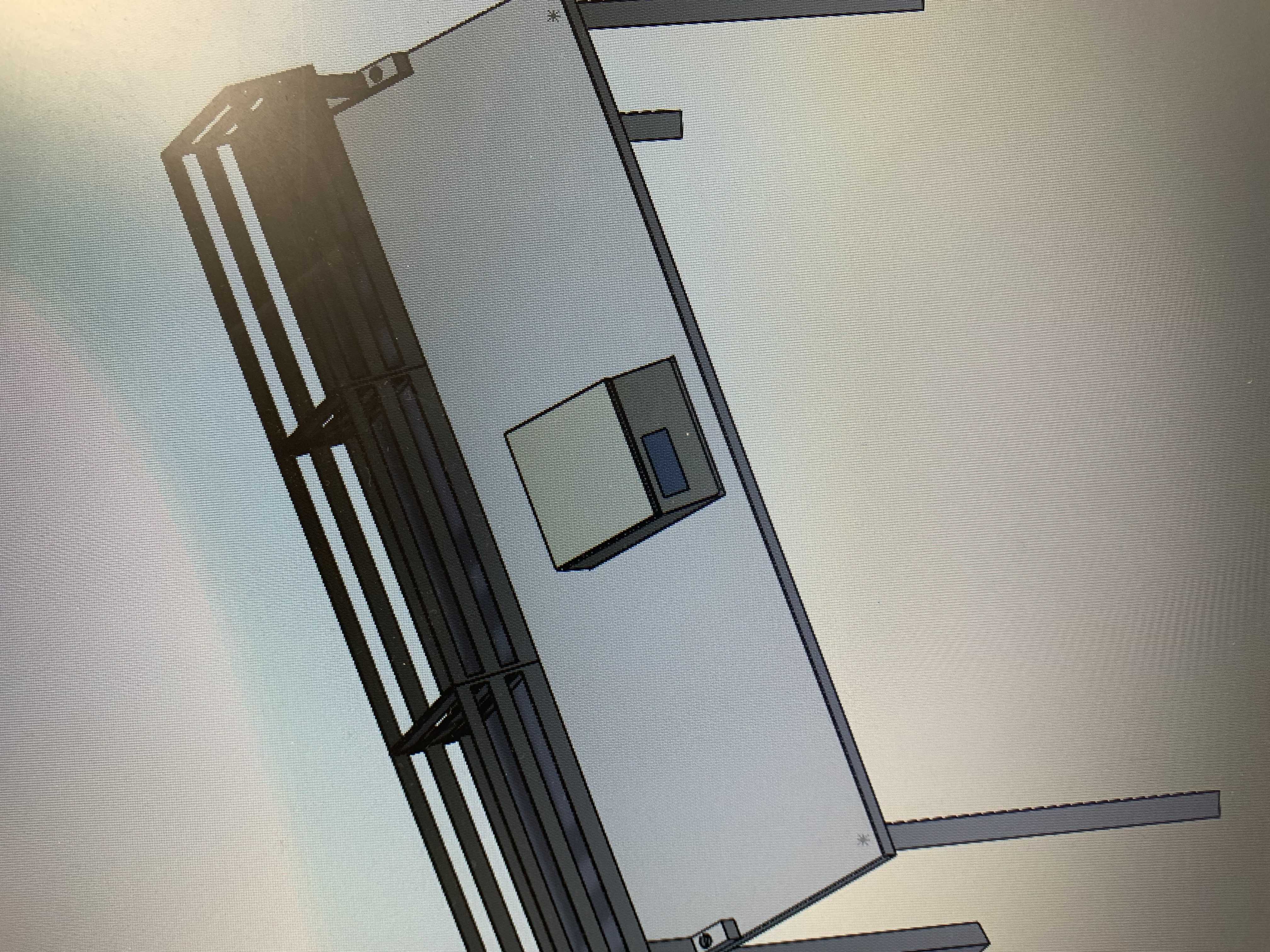

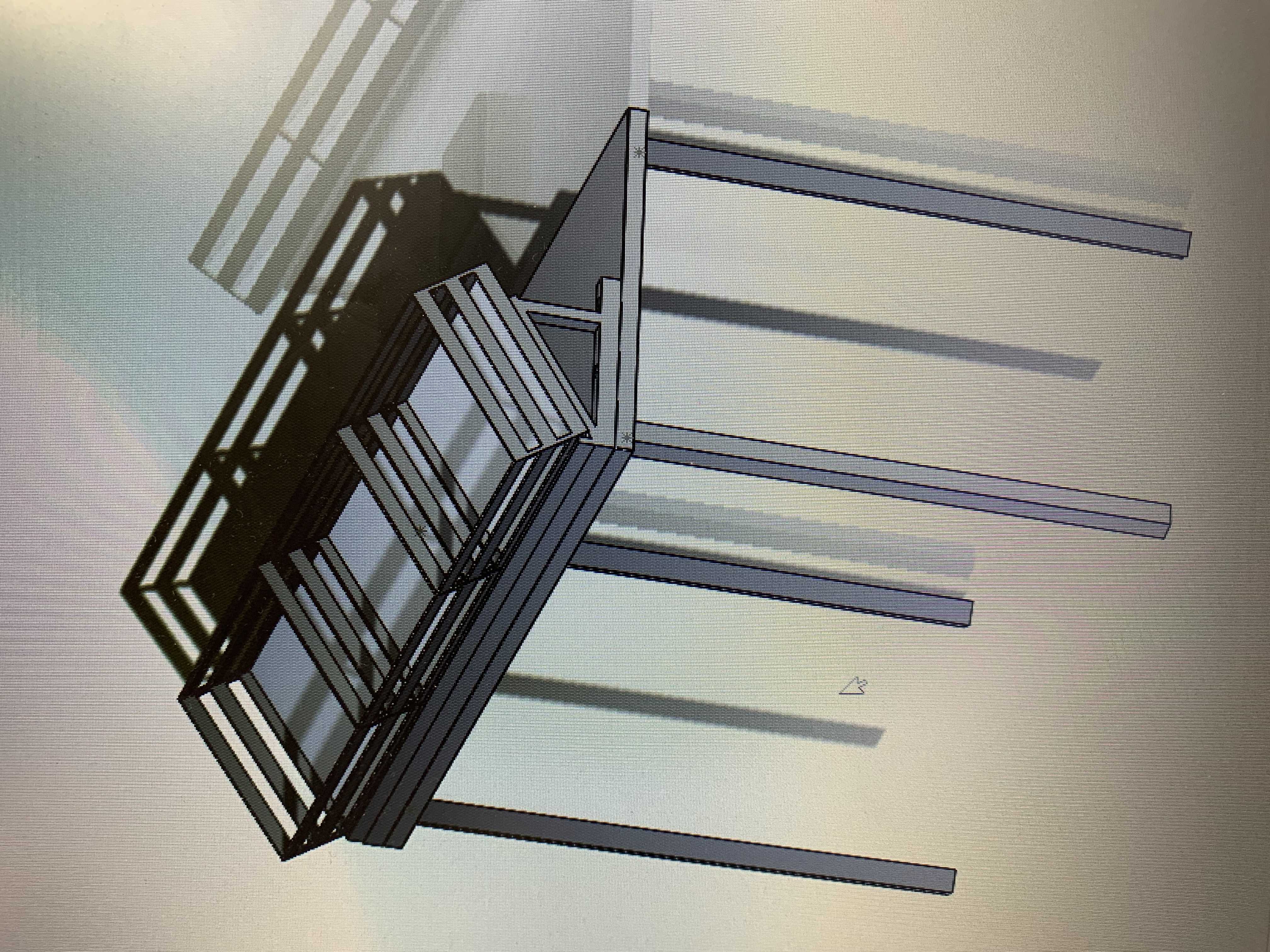

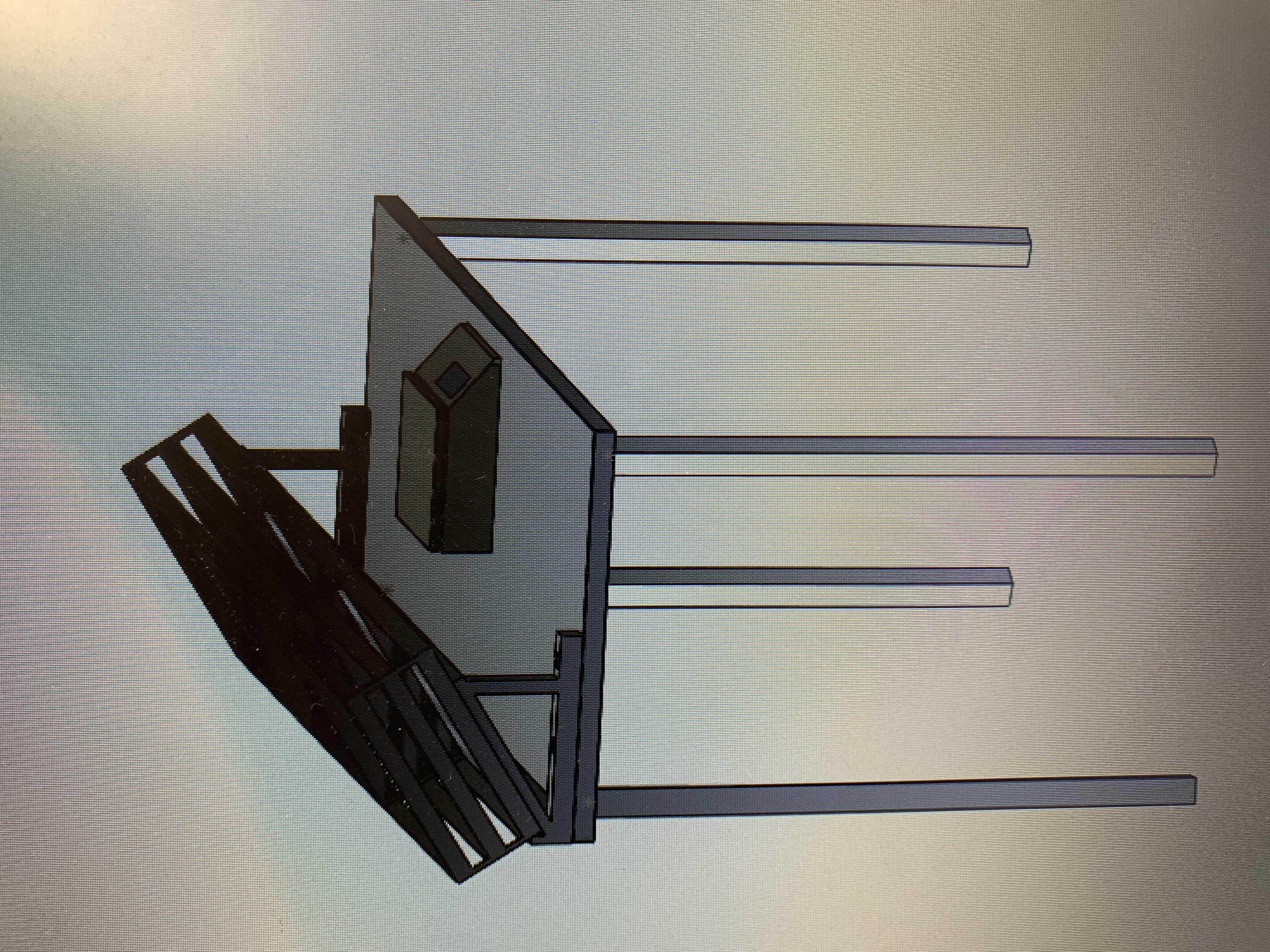

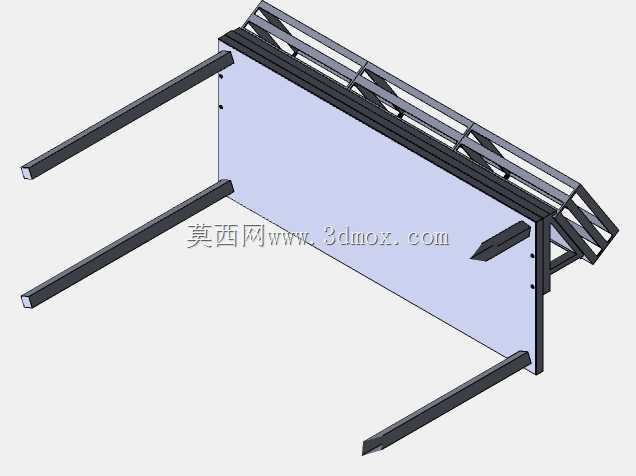

从结构组成看，主体由一块竖向挡料板、顶部多道平行格栅以及四根向外伸展的斜向支腿构成。挡料板承担混凝土侧向推力，板面预留的连接孔用于与侧模或附加背楞锁紧；顶部格栅一方面作为施工人员踩踏的操作面，另一方面可限制钢筋网片在振捣过程中的上浮量；四根支腿呈八字形外展，增大接地面积并降低倾覆风险，支腿端部可配合垫块或可调底座适应不平整的基坑底面。设计时将支腿与挡板的夹角、格栅间距与板厚进行匹配，使荷载从挡板经格栅传至支腿，再分散到下部支撑体系，传力路径直接，没有多余的传力环节。

建模过程中需重点控制安装边界。支腿外展后整体占地宽度大于挡板宽度，在密集排布的浇筑区段要预留支腿穿插空间，避免与相邻工装或竖向钢筋干涉；挡板高度应与拟浇筑的混凝土分层厚度对应，过高会增加自重并妨碍振捣棒插入，过低则无法有效阻挡斜向下滑的拌合物；顶部格栅的净距需满足操作人员脚踩稳定性，同时不能卡住振捣棒或影响混凝土下落。支腿与挡板、格栅之间采用焊接或栓接组合，栓接位置预留长圆孔，便于在现场根据实际倾角微调支腿角度，使工装在45度附近仍能保持底面水平受力。

在实际选型中，这类工装多用于小批量、多坡度的现浇场景，相比整体式倾斜胎架更便于搬运和周转。结构工程师在搭建三维模型时，可将其作为参数化构件放入施工措施模型，与钢筋骨架、模板体系进行碰撞检查，核对支腿是否与对拉螺栓、预埋管线冲突；也可据此估算单工位所需工装数量，沿斜面按一定间距阵列布置，使每块挡料板覆盖的斜长范围内混凝土不发生整体滑移。挡板与格栅的截面选择需兼顾刚度与减重，板厚过大增加工人搬运强度，板厚过小则在振捣时产生可见颤动，影响成型面平整度。支腿长度决定了工装可适应的高差范围，过长会降低稳定性，过短则无法跨越模板背楞，建模时应结合常用模板规格确定边界尺寸，保证构件在典型工况下不与下部支撑钢管打架。
