螺杆式手动夹紧工装结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:238352
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计
  • 螺杆式手动夹紧工装结构设计

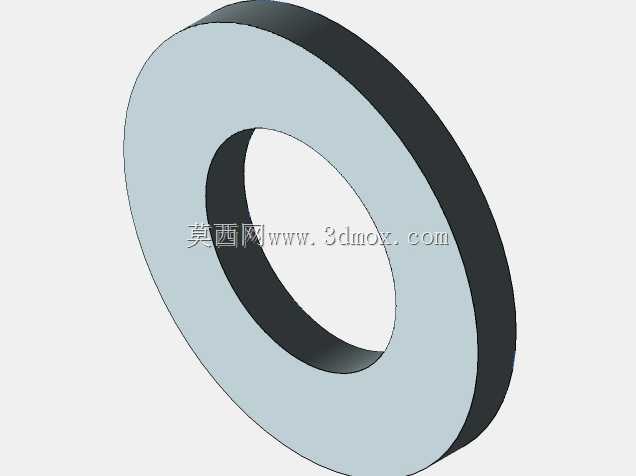

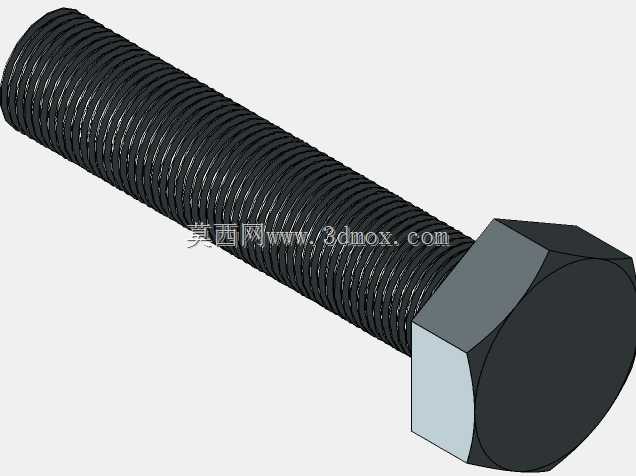

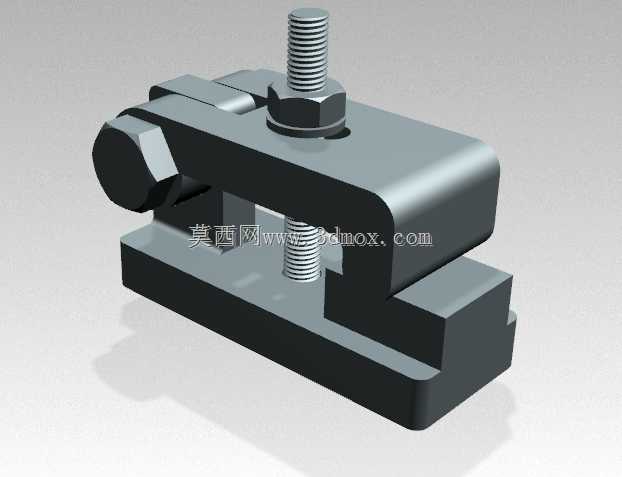

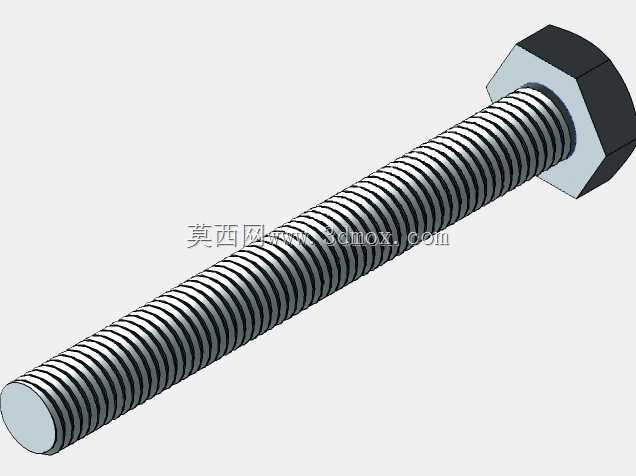

该夹紧机构以梯形螺纹螺杆作为核心施力元件,通过旋转顶部螺母带动螺杆轴向升降,配合C形夹座与底部基座形成闭合夹持回路,可在机加工、装配、检测工位中对中小型工件实施快速固定。夹座采用整体式C形开口结构,开口侧预留足够的工件进出空间,操作人员无需拆卸主体即可完成工件装卸,单次装夹动作仅需旋转螺母数圈,适配小批量多品种的柔性生产节奏。夹座与基座的接合面经过平面铣削处理,接触面积占比超过85%,夹紧时受力均匀分布,可避免局部应力集中导致的工件变形或基座偏移。

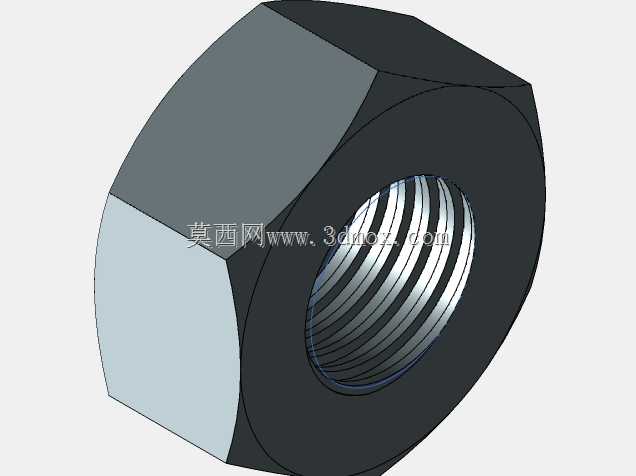

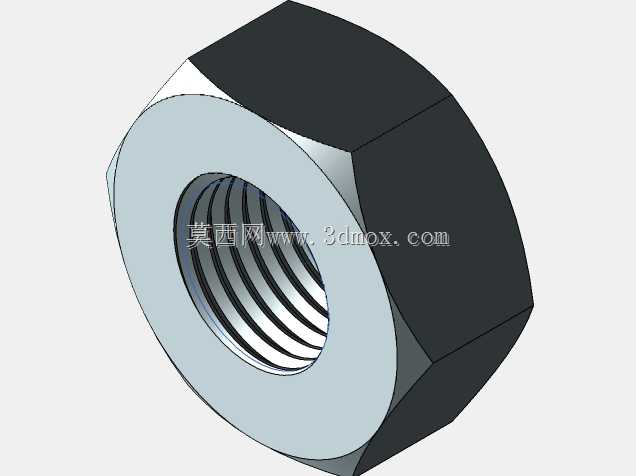

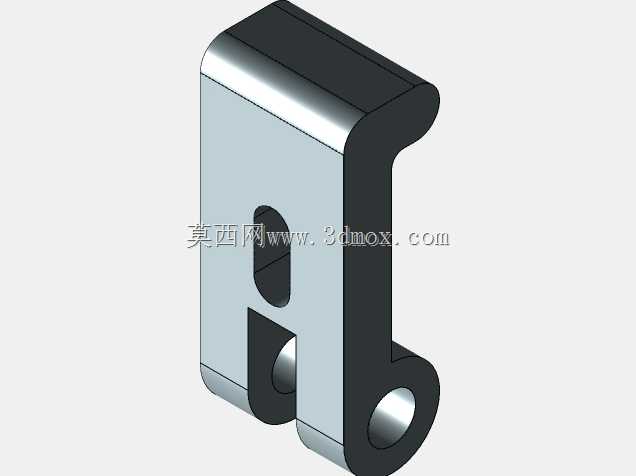

从受力路径来看,螺杆施加的轴向力经夹座上臂传递至工件上表面,再通过工件传导至基座支撑面,最终由基座反向承载,形成闭环传力链。螺杆下端与基座之间采用光孔配合,既保留轴向运动自由度,又限制螺杆径向窜动,保证夹紧力始终垂直于支撑面。顶部六角螺母可配合普通扳手或棘轮工具操作,无需专用工装,现场维护与替换成本较低。夹座侧面的销轴结构用于连接活动压块,压块可随工件表面轮廓小幅自适应偏转,即使工件表面存在轻微平面度误差,也能实现多点贴合,减少夹伤工件表面的概率。

外形尺寸方面,整体结构沿长度方向覆盖基座全长,宽度方向以螺杆轴线为中心对称布置,高度方向由螺杆行程决定夹持范围。安装边界上,基座底部设有平整安装面,可直接通过T型槽螺栓固定在机床工作台或标准平台上,基座两侧预留的避让空间允许安装螺栓从侧面穿入,无需在基座底部加工沉孔,降低了加工难度。夹座开口高度与宽度共同决定最大工件容纳尺寸,设计时需结合常见坯料规格预留10%左右的余量,避免因工件尺寸超差导致无法装夹。

设计思路上优先保证刚性与操作便捷性的平衡,夹座主体壁厚根据夹紧力工况做了等强度优化,受力较大的上臂与转角处适当加厚,非受力区域去除多余材料以控制整体重量。基座采用阶梯式结构,既提升了自身抗弯截面模量,又为下方排屑与清理留出空间。该结构不依赖液压或气动动力源,在无气源、无液压站的维修车间、野外作业现场同样可以使用,也可作为自动化生产线的备用手动夹紧单元,在动力故障时维持基本生产。实际应用中,可根据工件材质调整螺母拧紧力矩,脆性工件需配合铜质压垫使用,钢制工件则可在额定夹紧力范围内适当提高锁紧程度,以抵抗切削过程中的振动与切削力。
