滚轮销轴用U形快装夹销

这类U形夹销常见于滚轮组件、铰接支座、输送线导向轮和轻型连杆机构中，核心作用不是提供大预紧力，而是在需要频繁拆装或维护的位置快速锁定销轴，限制滚轮、衬套或铰接件沿轴向窜动。与普通螺栓相比，它不依赖螺纹咬合，而是通过插入销轴端部的径向孔形成阻挡，装拆路径短，对现场维护更友好，尤其适合空间狭窄、不便于扳手回转的部位。

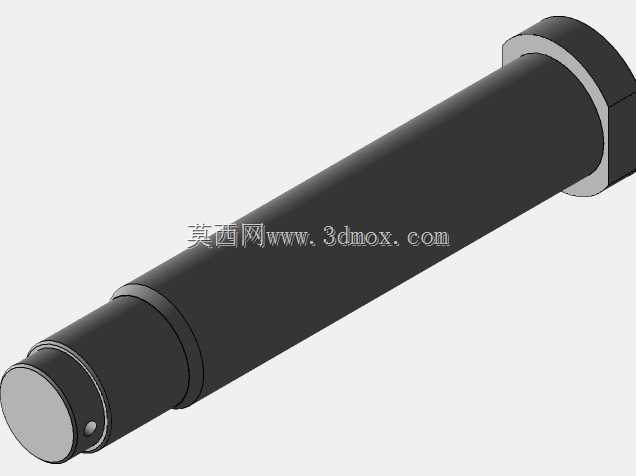

从结构上看，模型主体为一根阶梯轴，一端带较大的轴肩，用于贴合安装座侧面并承担轴向定位；另一端靠近端面处设有横向销孔，用于穿入U形夹销。轴身中段为主要配合面，可穿过滚轮内孔、衬套或支架孔；靠近轴肩的小台阶可控制滚轮与支架之间的间隙，避免夹紧过死导致滚轮转动卡滞。端部圆角和倒角处理则用于引导装配，减少孔口刮伤，并在压入或穿入时保护衬套。

设计时需要先确定安装边界：支架两侧孔距、滚轮宽度、衬套长度以及允许的轴向间隙共同决定销轴有效长度。轴肩直径应大于安装孔，但不宜过大，否则会增加外轮廓并干涉邻近结构；端部销孔位置要保证U形夹销装入后仍有足够承载截面，孔边到端面的距离不能过小，以免受剪时端部开裂。配合面直径通常按滚轮内孔选取，旋转工况下可采用间隙配合并配耐磨衬套，若仅作铰接定位，则可适当放宽公差以降低加工成本。

实际选型中，销轴表面硬度、粗糙度和同轴度会直接影响滚轮转动稳定性。轴肩与轴身的过渡圆角不能省略，它能降低应力集中，在反复冲击或偏载情况下延缓疲劳裂纹。U形夹销插入后应完全横跨销孔，两支脚张开后形成防脱效果；若设备振动明显，还可在端部增加挡圈或采用带锁紧结构的销型。该模型把轴肩、配合段、退刀台阶和销孔位置完整表达出来，可用于检查滚轮包络、支架开孔和拆装空间，也便于在装配体中验证销轴装入后是否与周边板件、导轨或传动件发生干涉。
