3/8转1/8NPT螺纹气动喷嘴适配器

该适配器核心作用是完成两种不同规格管路端口的转接，将3/8规格管路对接至1/8 NPT内螺纹端，适配Tefen系列1/8喷嘴，在喷雾加湿、工位冷却、药剂喷涂、小型气动吹扫等场景中承担接口匹配功能。现场施工中，常遇到主管路通径偏大、末端喷嘴接口偏小的情况，若采用多段接头拼接，不仅增加泄漏点，还会让末端伸出长度超出安装空间，这类一体式异径转接件可直接替代冗余组合接头，缩短装配链路。

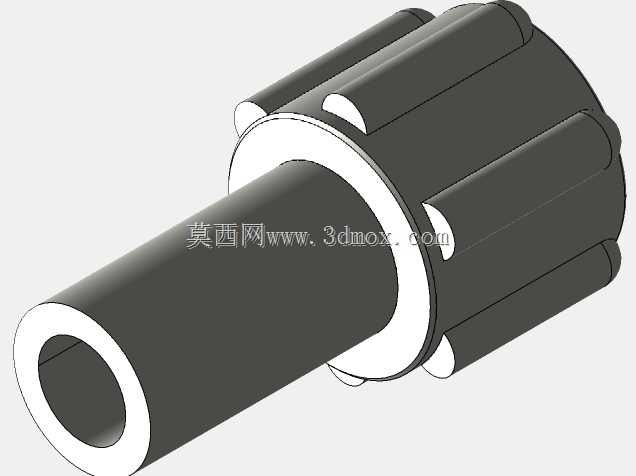

从结构上看，零件一端为光滑圆柱插接段，用于匹配3/8规格的推送式软管或对应阀体接口，内壁保持贯通以保证介质流通；另一端为1/8 NPT螺纹端，依靠NPT螺纹自身的锥度实现密封，装配时无需额外缠绕过多密封材料，配合聚四氟乙烯材质的耐腐特性，可适配水、压缩空气、弱腐蚀性药剂等常见介质。中部设计了带多道平面的旋钮式法兰结构，并非装饰造型：该部位为扳手夹持位，同时支持手工旋拧，多道平面可在狭窄安装空间内适配小型扳手，避免圆柱外形在拧紧时打滑，也能控制拧紧力矩，防止塑料螺纹受力开裂。

建模过程中，需重点保证两端同轴度，若插接段与螺纹段不同轴，装配后喷嘴会出现偏斜，直接影响喷雾锥角的指向精度。内壁流道采用等径过渡设计，避免台阶造成的介质紊流与压力损失，对于喷雾工况而言，流道顺滑度会直接影响喷嘴出口的压力稳定性。外轮廓的夹持棱边做了圆角处理，既避免手工操作时划伤密封软管，也能消除注塑成型过程中的应力集中，降低零件受内压开裂的风险。

安装边界方面，插接段外径与长度需严格匹配对应快插接口的插入深度，过短会导致密封失效，过长则会顶到接口内部的限位结构造成装配不到位；中部法兰的外径决定了安装所需的扳手空间，在密集排布的喷嘴工位中，相邻接头的中心距必须大于法兰外径，否则无法完成旋拧操作。NPT螺纹端的有效旋合长度需满足密封要求，同时不能过长，避免螺纹末端顶到喷嘴内部的流道结构。整体轴向尺寸紧凑，可在设备末端空间有限的喷淋梁、气动分配器上直接安装，无需额外预留过长的操作余量。这类接头虽属于管路系统中的小型零件，但其尺寸精度直接决定整个末端执行机构的密封可靠性与喷雾效果，建模时需将端口配合尺寸、螺纹锥度、夹持位尺寸作为关键管控要素。
