小型直线往复式切割执行机构

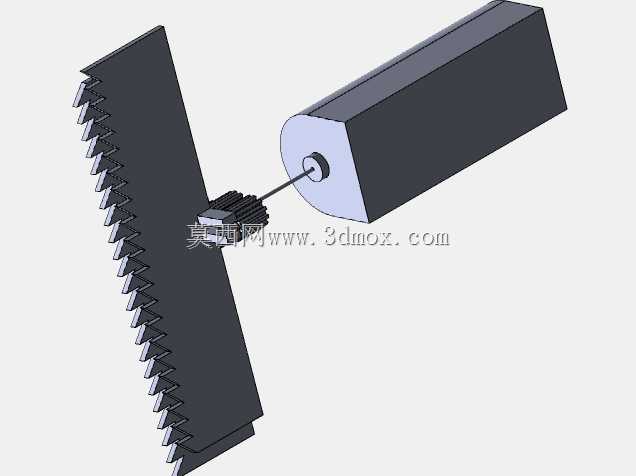

该模型呈现的是一套以旋转动力转换为直线锯切动作的小型切割执行机构，整体由带齿锯条、夹持连接块、细长传动轴以及动力安装座组成。结构并不复杂，但在轻量裁切场景中具有明确的工程意义，适合用于泡沫、软木、薄橡塑、纤维板等低硬度材料的定长切断或修边作业。

从实际布置看，锯条部分采用长条形板件，一侧连续布置锯齿，刃口方向与往复运动方向一致。这种形式的优点在于裁切轨迹直观，刀具进给边界清晰，便于在机架上设置靠模或导向槽。锯条背面为平直支撑面，可在后续整机设计中加入压块、导轨或限位板，以抑制锯切过程中的偏摆。若用于连续生产，还可在锯齿区域附近增加吸尘口或排屑通道，避免切屑堆积影响切口质量。

传动轴位于动力座与锯条夹持块之间，属于典型的中间传动环节。细长轴的设计使动力源能够远离切削区，既方便将电机或旋转执行器布置在设备侧后方，也有利于降低锯条附近的结构干涉。轴端与夹持块之间采用小范围连接结构，可将连续旋转运动转化为锯条的高频短行程往复。工程应用中，该段轴的同轴度、轴向间隙以及支撑方式会直接影响振动和噪声，因此在细化设计时需要结合转速、行程和负载确认轴承位置与轴径。

动力安装座采用近似圆柱与矩形组合的外形，内部可容纳电机、偏心轮或曲柄滑块机构。其矩形外廓便于通过螺栓固定到设备底板或立板上，圆柱端则为旋转输出提供定位参考。安装边界方面，该机构沿锯条长度方向占用空间较大，而在宽度方向较为紧凑；若嵌入自动化产线，应重点预留锯条上下方的安全距离、传动轴的拆装空间以及动力座后侧的接线与维护区域。

设计思路上，这套机构强调功能集中与布置灵活。锯条、夹持块、传动轴和动力座之间的连接关系明确，便于工程师根据材料厚度调整锯条有效长度，或根据节拍要求更换不同行程的传动部件。对于教学验证、实验装置以及小型专用设备开发而言，这种结构能够快速完成动作原理验证，也便于后续增加防护罩、夹具、进给导轨和废料收集结构。

在选型与建模阶段，需要关注锯齿间距与被切材料的匹配关系。齿距过小容易夹屑，齿距过大则可能造成切口粗糙。传动轴长径比偏大时，应避免悬臂过长，必要时增加中间支撑。锯条夹持块需保证足够夹紧力，同时控制装配后锯条平面与运动方向的平行度，否则会出现侧向摩擦、发热和寿命下降。整体来看，该模型适合作为轻载切割单元的基础方案，用于进一步完善安全防护、导向支撑和驱动参数。
