双筒铰接式传动连杆结构

该铰接杆属于典型的两端铰接式传动连杆，常见于需要在两个回转支点之间传递直线或摆动载荷的机构中。在自动化输送线、包装设备、轻工机械以及小型工装夹具里，这类构件常被用作摇杆、拉杆或支撑臂，用于把气缸、电机曲柄或手动操作端的位移传递到执行端。两端的圆筒结构用于安装销轴、衬套或轴承，使杆体能够随机构运动产生一定角度的相对转动，从而补偿装配误差和运动过程中的轨迹偏差。

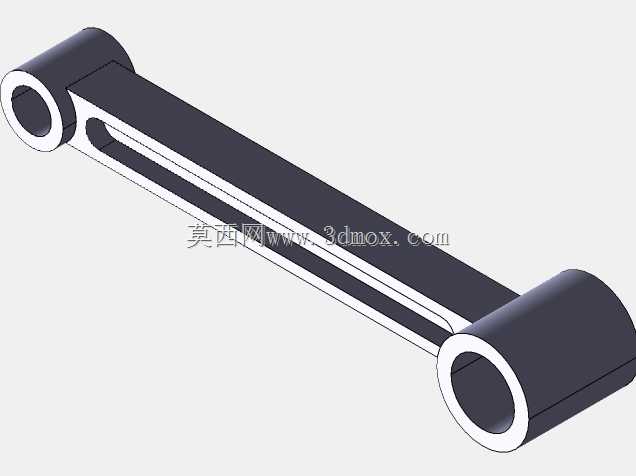

从结构形式看，杆身采用双侧平行板连接两端套筒的开式结构，相比实心圆杆或方杆，在保证抗弯截面的同时减轻了自身重量。两侧立板与套筒外圆形成连续焊接或整体加工式连接，载荷可从一端销轴经套筒、侧板传递至另一端，传力路径直接，适合中低载荷、高频次摆动的工况。中部留空区域既便于观察销轴润滑与磨损情况，也为扳手、卡簧钳等装配工具留出操作空间，在密集排布的机构中能够减少与相邻杆件的干涉。

设计时首先要确定两端铰孔的中心距，这一尺寸直接决定机构的行程、摆角和传动比。孔内径需与所选销轴、自润滑衬套或滚动轴承外径匹配，同时控制孔轴线平行度，避免装配后出现卡滞或单侧磨损。套筒长度决定铰接处的接触宽度，宽度过小会比压过大、加剧衬套磨损，过大则增加整体宽度并可能影响安装边界。杆身厚度和侧板高度需要根据实际拉压载荷、侧向弯矩以及疲劳要求核算，在轻量化与刚性之间取得平衡。端部外圆、倒角和过渡圆角应圆滑过渡，以降低应力集中，尤其在往复摆动工况下可提高疲劳寿命。

安装边界方面，需要重点校核杆体在极限摆角时与周围构件的间隙。两端销轴装入后，杆身会绕两支点连线发生转动，侧板外缘和套筒端面在运动过程中不应碰撞机架、气缸或其他连杆。若在铰接孔内加入衬套，应预留润滑脂槽或选用自润滑材料，以降低维护频率。杆体表面可根据工况进行发黑、镀锌或喷漆处理，以提高防锈能力。建模时应将铰孔中心距、孔径、套筒外径、杆身总宽、总厚及端部倒角作为关键参数，便于后续在不同设备中通过调整中心距和截面尺寸快速衍生系列化杆件。
