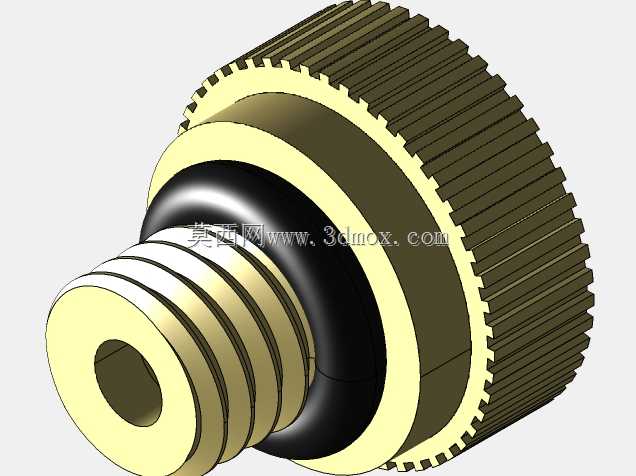

带外齿滚花外螺纹中空连接接头

该零件属于带操作与定位特征的中空回转连接件，常见于需要手动旋拧、周向止转或小载荷啮合的管路、夹具、调节机构中。前端外螺纹用于与配套内螺纹件形成可拆连接，中心通孔允许流体、细杆、导线或顶针穿过，因此在气动夹具、调节旋钮、小型阀组、工装定位座以及实验装置中都有类似结构。零件后端外圆加工有密集直纹滚花，目的不是参与传动，而是在装配或调试时增加手指与零件表面的摩擦力，便于无工具状态下进行预紧、微调或拆卸。滚花后方的齿圈则可与小齿轮、棘爪或定位片配合，实现旋转角度反馈、止退、限位或低速轻载啮合。设计时需要先确定通孔直径，它直接决定通流能力或穿过件的最大边界；再依据负载和旋合长度确定外螺纹规格，螺纹根部应保留退刀空间或采用不完全牙过渡，避免应力集中。外圆各段之间设置台阶面，可作为轴向压紧面，与密封圈、垫片或配合件端面接触，形成定位与密封边界。齿圈参数需与配对件统一考虑，若用于手动微调，齿距可偏大以获得清晰手感；若用于角度指示，则应控制齿形均匀性和径向跳动。滚花段外径要略大于相邻光滑圆柱，使握持区域突出，但凸起高度不能影响相邻齿圈或安装空间。从建模角度看，该零件以回转体为基础，先完成内外圆、台阶、螺纹底孔和中心孔，再阵列生成齿形与滚花特征。齿根、齿顶和台阶转角处应保留合理圆角，避免热处理或受力时开裂。实际装配中，螺纹段负责轴向锁紧，台阶面负责贴合定位，滚花段负责人工操作，齿圈负责辅助啮合或止转，各功能区在同一轴线上串联，缩短了机构长度，也减少了额外连接件。选型时应关注螺纹规格、通孔直径、最大外圆及总长度，确认其能否进入安装孔位并与周边齿轮、旋钮或压板保持间隙。
