农业机械用带操作手柄的快接连接器

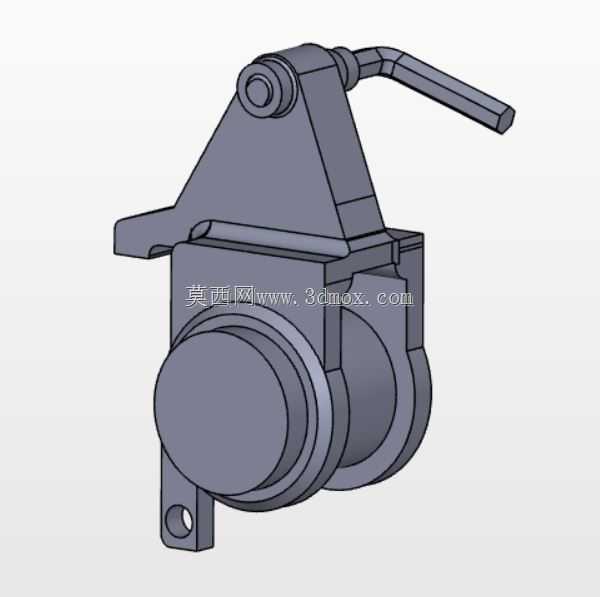

这款连接器的结构设计围绕农机作业的快换需求展开，手动扳动的长手柄集成在壳体上部，操作时无需额外工具，单手握持即可完成锁紧与脱开动作，适配田间作业时频繁更换机具的使用场景。壳体下部的圆形对接腔采用阶梯轴式定位结构，对接时可自动导向，降低对位难度，即使在农机停放存在小幅位置偏差的情况下也能顺利完成连接。

从安装边界来看，壳体底部延伸出带安装孔的固定支耳，支耳孔位可直接穿装螺栓固定在农机机架的预设安装面上，安装面无需额外加工复杂定位槽，降低配套机架的加工成本。壳体上部的三角式加强筋结构将手柄铰接座与下部主体连为一体，在手柄施加较大扳动力时，可避免铰接座出现应力集中变形，长期反复操作后仍能保持锁紧位置精度。

实际应用中，这类连接器主要用于农用拖拉机与后置农具之间的动力或管路连接，相比传统螺栓紧固的连接结构，可大幅缩短农具切换的耗时，农忙时节能有效提升作业效率。对接腔内部预留的密封安装槽可配套装入密封圈，连接后可避免田间泥水、沙尘进入连接配合面，减少磨损卡滞问题，适配春耕、秋收等多尘、潮湿的作业环境。

设计阶段针对农机作业的振动工况做了结构强化，壳体壁厚在铰接受力部位做了局部加厚处理，整体铸件结构可承受农机行驶过程中的持续振动，不会出现连接松脱的情况。手柄末端的加长力臂设计利用杠杆原理降低操作力，即使佩戴劳保手套也能轻松完成扳动操作，符合户外作业的人机工程要求。两侧的对接法兰面采用平面加工，连接后贴合紧密，可传递稳定的轴向载荷，满足农具作业时的受力需求。
