该螺旋杆主要用于粉体、颗粒料或粘稠物料的连续推送,常见于喂料装置、挤出机构、搅拌输送段以及小型给料设备中。杆体采用中心轴加外侧螺旋叶片的形式,工作时随轴旋转,依靠螺旋面与物料之间的摩擦和轴向分力实现物料沿腔道向前移动。与普通直杆推料相比,这种结构能够在较小占用空间内形成稳定输送路径,适合对送料连续性、方向性和填充均匀性有要求的场合。

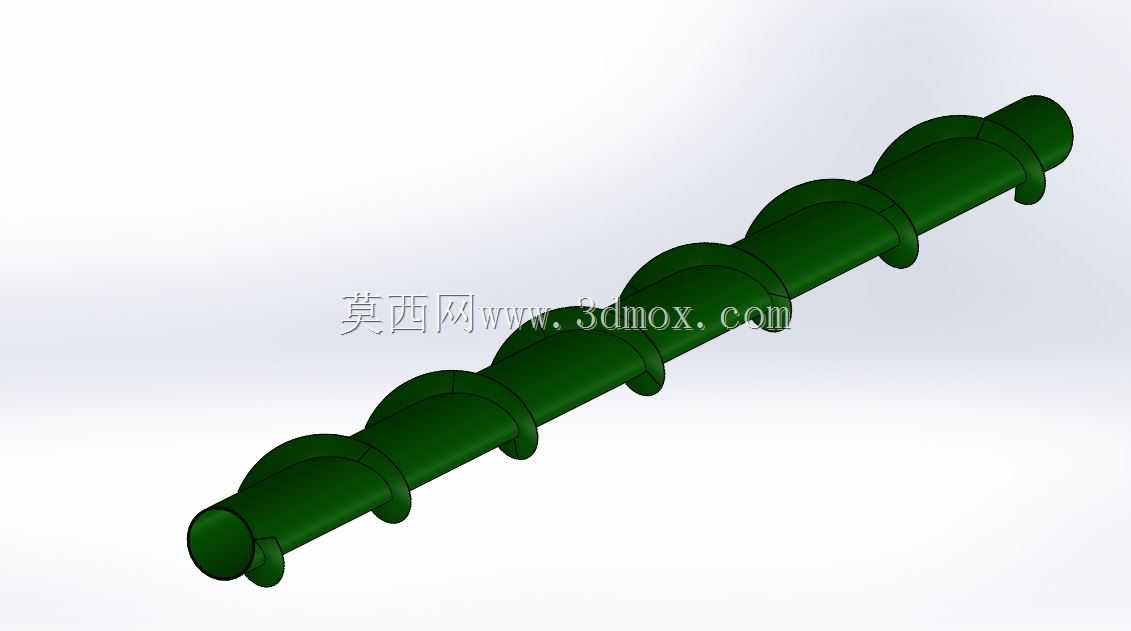

从结构上看,模型沿轴向布置多圈螺旋叶片,叶片外缘形成连续的螺旋工作面,相邻叶片之间构成物料容纳与推移通道。中心圆柱轴承担扭矩传递和支撑定位,两端保留装配轴段,可与轴承座、联轴器或驱动端连接。螺旋外侧轮廓需要与输送筒内壁保持合理间隙:间隙过小会增加装配难度并在热膨胀或磨损后产生刮擦;间隙过大则会造成物料回流、输送效率下降,尤其在细粉和高粘附性物料工况下更明显。
该件在设计时需要重点确认螺旋直径、导程、轴径、有效螺旋长度以及端部安装尺寸。螺旋直径决定单位转数内理论输送截面积,导程影响每转推进距离和物料填充状态;轴径则关系到扭转刚度、临界转速和支撑跨距。若用于较长输送段,还应结合驱动功率、物料堆积密度、摩擦系数和转速校核轴的强度与挠度,避免长杆在旋转中出现叶片擦壁或振动。端部轴肩、倒角和配合段应按实际轴承、密封件和连接件尺寸确定,保证装配边界清晰。
建模过程中,螺旋叶片可通过扫掠或螺旋线加截面轮廓生成,中心轴与叶片合并为整体后再处理端部轴段。叶片根部与芯轴交接处应保留圆滑过渡,以降低应力集中并改善物料流动;外缘需保持连续一致,避免局部凸起影响筒内通过性。对于需要加工或铸造的实物,还应根据工艺补充拔模、圆角或焊接坡口;若采用钣金焊接,则需考虑叶片展开、成形回弹和与芯轴的定位焊接顺序。
在实际选型中,这类螺旋杆并非单纯按外形替换,而应结合物料特性确定表面处理和间隙。磨琢性强的物料要求叶片外缘耐磨,粘性物料则需关注表面粗糙度和螺距变化,以减少粘附和堵料。若用于定量给料,螺旋导程和转速稳定性会直接影响出料一致性;若用于压实或挤出段,则可能需要调整螺距或叶片厚度以改变压缩比。整体来看,该模型把输送功能集中在一根杆件上,结构紧凑、传动路径直接,适合在受限空间内完成轴向送料,也便于后续根据筒径、驱动方式和物料参数进行系列化改型。
