双耳铰接式环形连接支座结构设计

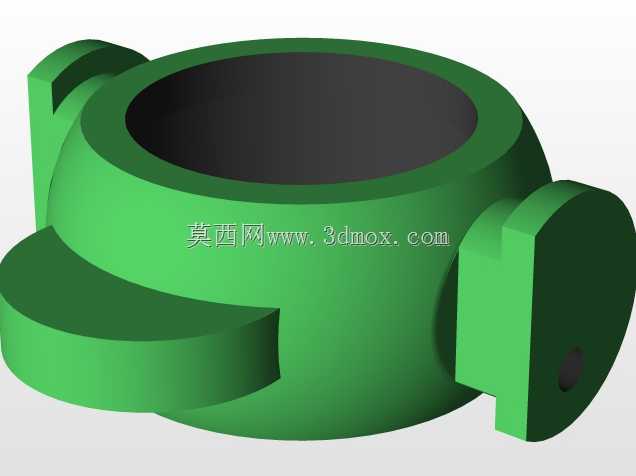

该构件属于典型的铰接式连接支撑部件，整体采用环形中空主体搭配双侧对称凸耳的结构形式，在各类连杆传动、管路吊挂、设备舱门铰接以及轻型工装夹具的铰接点位中应用十分广泛。环形主体的中空内腔可直接穿装销轴、管路或者芯轴，既可以作为转动副的基座使用，也可以作为管线的过流支撑座，双侧凸耳上预留的同轴通孔用于穿装锁紧销或者连接螺栓，能够将主体与相邻的支架、连杆或者设备机架快速固定。

从结构设计逻辑来看，环形主体采用变壁厚的圆弧过渡设计，在凸耳与筒体衔接的位置做了加厚处理，该区域是铰接载荷传递的核心受力区，加厚设计可以有效降低应力集中系数，避免长期受交变载荷时出现衔接处开裂的问题。筒体上下两端的环形凸边一方面提升了座体自身的径向刚度，减少受压时的椭圆变形量，另一方面也可以作为轴向定位的贴合面，安装时直接抵靠在相邻构件的定位端面上，无需额外加装调整垫片即可快速完成轴向位置限定。

双侧凸耳采用对称布局，保证铰接受力时两侧载荷均匀分配，避免单侧受力带来的附加弯矩。凸耳上的通孔轴线与环形主体的中心轴线呈空间垂直状态，这种正交布局让该支座可以同时适配两个垂直方向的转动或者连接需求，在多连杆联动机构中能够减少转接零件的使用数量，简化整体装配结构。

从安装边界来看，该构件的整体外轮廓由环形筒体直径与双侧凸耳的外伸长度共同决定，安装时需要预留出凸耳两侧的螺栓操作空间，同时保证环形主体的内腔与穿装部件的同轴度误差控制在合理区间。凸耳端面与筒体中心的距离经过标准化设定，可直接匹配同规格的标准铰接接头，不需要对安装面进行二次加工。筒体的轴向高度适配常规的铰接间距，在多数轻型传动场景中可以直接替换同尺寸的铸造铰接座，相比焊接式支座，该一体成型结构的尺寸一致性更好，装配互换性更强。

在实际工况中，这类支座常被用于设备检修门的翻转支撑、气动推杆的端部铰接、轻型输送线的护栏连接点位，既可以承受径向的吊挂载荷，也可以缓冲铰接转动过程中的侧向冲击力。结构上没有多余的复杂曲面，加工时仅需完成筒体车削、凸耳铣削以及钻孔工序，制造成本较低，同时一体结构的整体性更好，长期运行下的维护频次更低。
