瓦拉塔自调整滑块结构设计

该滑块属于导向与位置补偿类机械零件，常见于需要自适应安装误差、补偿磨损间隙或维持贴合压力的机构中。其核心作用不是单纯提供滑动支撑，而是在两个相对运动或相对固定的构件之间建立可微调的连接界面，使装配公差、热变形以及长期运行后产生的微量偏移能够被结构本身吸收，避免卡滞、偏载和局部应力集中。

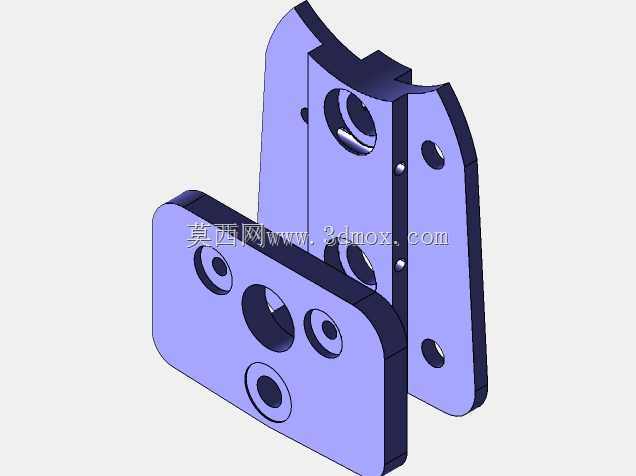

从结构上看，零件由两块近似板状主体组合而成，一块承担基础安装面，另一块承担调整与贴合面。基础板上布置了多个不同直径的孔位，其中较大孔可用于穿过主轴、销轴或紧固件，周边小孔则用于定位、锁紧或连接辅助元件。立板与基础板之间形成稳定的空间支撑关系，使滑块在承受侧向力时仍能保持较好的刚性。立板边缘采用弧形轮廓，并非单纯出于外观考虑，更多是为了避让相邻构件的运动包络，在有限安装空间内减少干涉风险。

自调整功能主要通过孔位布局与板件配合关系实现。部分孔位允许连接件在一定范围内产生角度或位置补偿，当配合面出现微小偏差时，滑块能够随接触面自动找正，再由紧固件锁定最终位置。这种设计在夹具、导轨压紧装置、输送线定位机构以及非标自动化设备的浮动连接单元中都具有实用价值。相比整体式刚性滑块，它对安装基准的要求更低，现场装配时不需要通过大量垫片反复修配，能够缩短调试周期。

设计时需要重点关注安装边界。基础板底面应作为主要定位基准，保证平面度和粗糙度，否则调整能力会被基础误差抵消；立板外侧弧面需与周边零件保留足够安全间隙，尤其在运动状态下要核算极限位置。孔位间距决定了锁紧后的抗翻转能力，若受力方向偏离紧固件中心较远，应优先选用直径较大的连接孔并增加支撑面接触面积。板厚方向直接影响整体刚性，过薄会在压紧力下产生弹性变形，过厚则会占用过多空间并增加重量。

建模过程中应先确定安装孔中心距和主配合面，再完成立板折弯式空间结构的搭建。对沉孔、倒角和小圆角的处理要服务于装配与加工：沉孔可保证紧固件头部不突出运动面，边缘倒角能够去除毛刺并降低装配划伤风险，圆角过渡则有助于减少热处理或载荷集中。整体结构体现了机械设计中常见的折中思路：在刚性、可调性、加工工艺性和空间限制之间取得平衡，使滑块既能稳定传递载荷，又具备现场自适应能力。
