立式双缸蒸汽动力机组结构设计

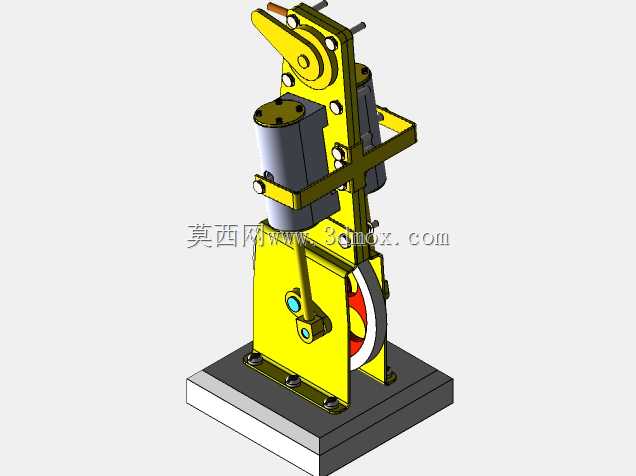

这套立式双缸蒸汽动力装置的结构设计，核心围绕小型蒸汽动力的教学演示与原理验证场景展开，整体采用立式布局压缩横向占地空间，底部厚重的安装基座既承担整机承重，也能抵消活塞往复运动产生的振动，保证运行过程的稳定性。从实际功能来看，装置通过蒸汽通入两个立式气缸推动活塞做往复直线运动，再经由曲柄连杆机构将直线运动转化为飞轮的旋转运动，输出的旋转扭矩可用于驱动小型负载，整套机构完整还原了经典蒸汽动力的能量转换逻辑，在机械原理教学、复古动力装置复刻、科普展品制作等场景中都能发挥作用。设计过程中优先考虑了运动部件的可视性，机架采用镂空式立式框架结构，将气缸、连杆、曲柄、飞轮等核心传动部件全部外露，既方便观察各部件的运动配合关系，也降低了后期维护拆装的难度。两个气缸对称布置在立式机架两侧，通过顶部的摆臂配气机构控制蒸汽的进出时序，保证两个活塞的运动相位错开，避免动力输出出现死点，让飞轮转动更加连续平稳。底部安装基座预留了对应螺栓孔位，可直接固定在工作台或展示台面上，基座的长宽尺寸略大于上部机架的投影范围，安装时无需额外拓展安装面，适配常规桌面级的安装边界。飞轮布置在机架下部靠近输出端的位置，自身重量可储存转动惯量，抵消活塞往复运动的速度波动，让输出转速更加均匀。配气摆臂与气缸气门之间采用铰接传动，铰接点处预留了润滑与磨损补偿空间，长期运行后可通过调整铰接间隙保证配气精度。整体机架采用板材拼接的框架形式，各连接位置通过紧固件锁紧，既保证了结构刚性，也方便拆解加工，不需要复杂的一体成型工艺即可完成制作。从安装边界来看，整机高度方向的尺寸集中在立式机架区域，横向仅在飞轮和气缸位置有少量突出，在狭小的展示空间内也能完成布置。输出轴端可直接连接小型发电机、水泵等负载，也可通过带轮进一步减速增扭，适配不同的演示需求。设计时还特意将蒸汽管路沿机架侧面布置，避免管路与运动连杆发生干涉，同时管路走向清晰，方便排查气路堵塞或泄漏问题。各运动副的配合间隙按照常规机械加工精度设定，既不会因为间隙过大产生晃动异响，也不会因为间隙过小出现卡滞，在非高温的演示工况下可长期稳定运行。
