直列四缸汽车发动机总成结构展示

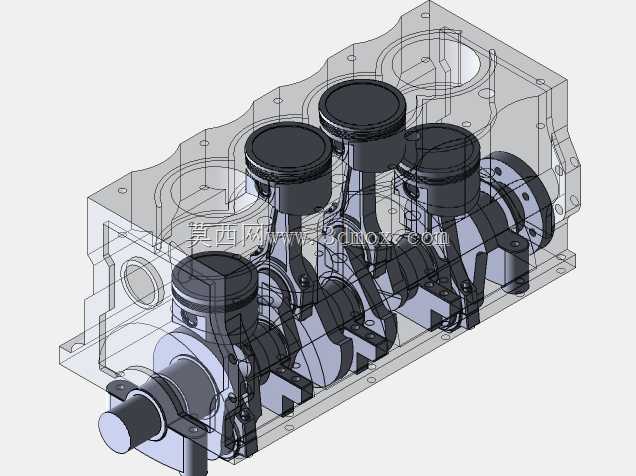

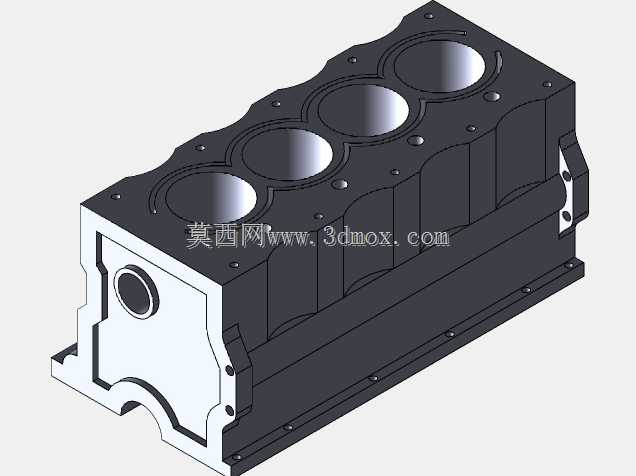

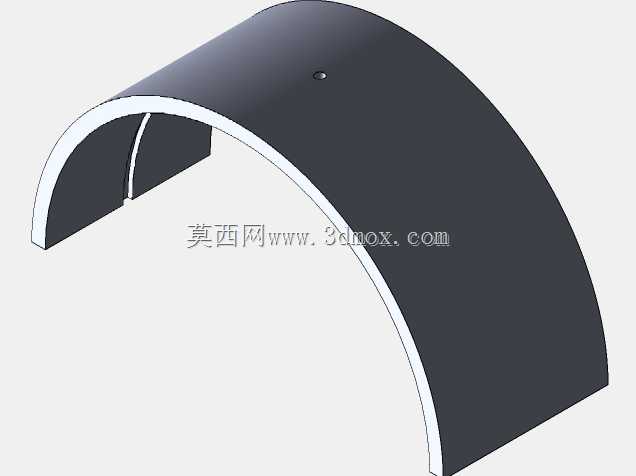

这套直列四缸动力单元的结构建模，完整还原了往复式内燃机核心运动副的装配关系，在整车动力系统匹配、教学演示、结构拆解实训场景中都能直接作为参考载体使用。从实际装车场景来看，这类动力单元多用于家用乘用车、轻型商用载具的动力输出端，负责将燃油燃烧产生的热能通过曲柄连杆机构转化为旋转机械能，为整车行驶、附属电器设备运行提供持续动力输出。建模过程中优先梳理了核心运动件的干涉边界：活塞在气缸套内做上下往复运动时，活塞裙部与缸壁的配合间隙、活塞环的安装槽位都做了等比例还原，避免运动仿真环节出现卡滞、穿模问题；连杆小头通过活塞销与活塞连接，大头与曲轴连杆轴颈配合，建模时特意保留了轴瓦的安装让位空间，对应实际装配中过盈配合的工艺要求。曲轴作为核心动力输出件，主轴颈与缸体主轴承座的同轴度关系在模型中做了精准对齐，平衡块的外形轮廓完全匹配实际配重需求，能直观展示四缸机1-3-4-2的点火顺序对应的曲轴转角相位差。缸体部分采用了半透明的展示处理，能清晰看到内部冷却水套的走向、主油道的布置路径，对应实际发动机工作时的冷却、润滑介质流通路径，方便设计人员排查流道阻力、结构强度薄弱点。安装边界层面，模型还原了缸体前端轮系的安装面、后端与变速器连接的定位止口、缸盖螺栓的孔位分布，后续如果要做整车搭载匹配，可以直接提取这些安装面的坐标参数，对接悬置支架、进排气系统、附属驱动部件的装配设计。从功能特性来看，这套结构完整覆盖了内燃机的核心工作循环对应的运动传递路径，既可以用于职业院校的内燃机结构教学，帮助学员直观理解曲柄连杆机构的运动逻辑，也能作为整车研发环节中动力舱布局校核的参考载体，核对周边附件与发动机本体的安全间隙，避免实车装配时出现部件干涉。建模时没有省略关键的细节结构，比如活塞顶部的燃烧室凹坑、曲轴前端的油封安装位、连杆大头的拆分面定位结构，这些细节都是实际生产装配中必须管控的关键尺寸点，能为结构设计人员提供更贴近工程实际的参考，避免建模过程中出现不符合工艺要求的结构设计。
