龙门式双立柱焊接作业支撑机架

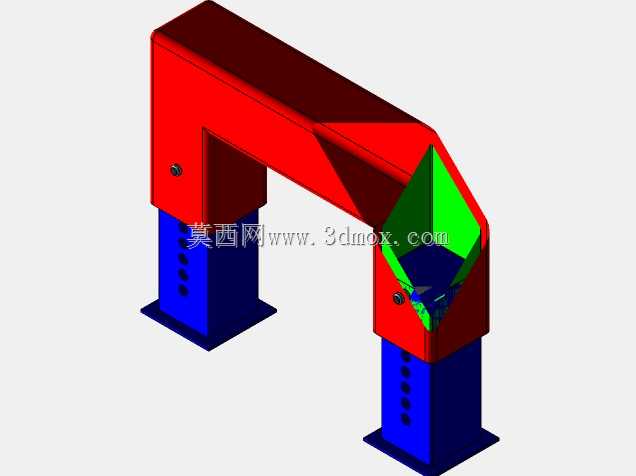

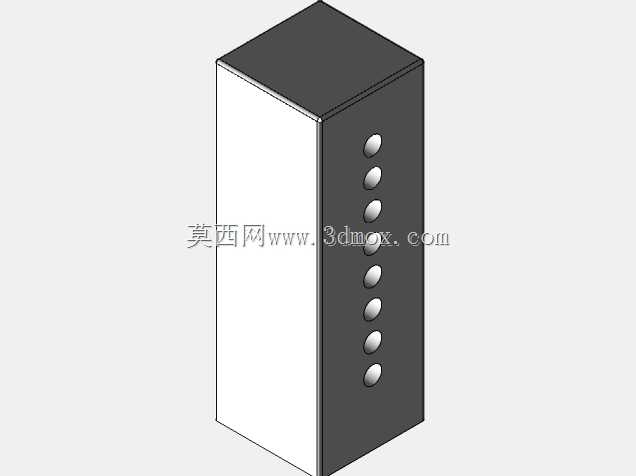

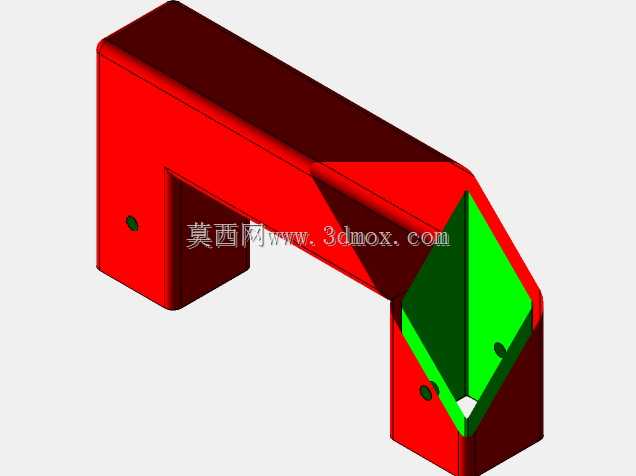

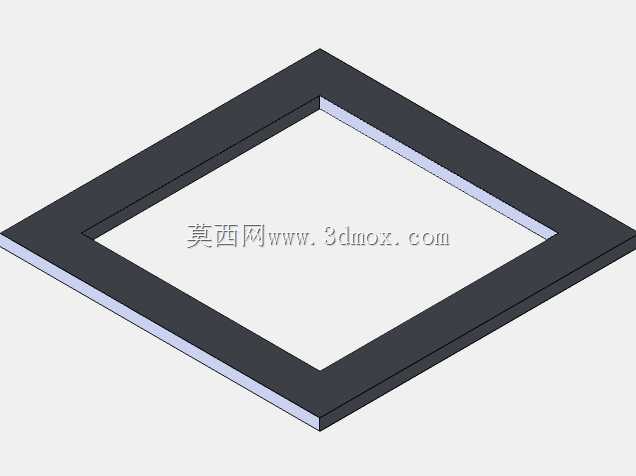

该结构为典型的跨工位龙门式支撑机架，主要应用于车间内长尺寸工件的焊接、装配与检测作业场景，可在两侧立柱之间形成无遮挡的作业通道，方便工件沿地面辊道或转运小车直接穿行，无需额外吊装避让。从实际使用角度看，这类机架常作为自动化焊接机头、视觉检测探头或搬运执行端的安装载体，横梁承担末端执行器的全部载荷与行走导向功能，双立柱则将竖向荷载直接传递至地面基础，整体受力路径清晰，抗偏载能力优于单悬臂结构。设计阶段优先确定的是两侧立柱的中心跨距，该尺寸直接决定可通过工件的最大宽度，需结合现场常见工件轮廓、安全防护间隙以及人员操作空间综合取值；立柱底部的法兰安装面需预留地脚螺栓孔位，孔位分布要匹配车间预埋钢板的规格，安装时需通过垫片调整两侧立柱的等高与垂直度，避免横梁安装后出现扭曲。横梁采用变截面斜角过渡设计，并非单纯出于外观考虑，靠近执行端安装位的区段做了局部加高与内部加强，可在不显著增加整体重量的前提下提升末端刚性，减少执行器作业时的颤动；横梁与立柱的连接位置设置了定位止口与紧固螺钉，既保证装配重复精度，也方便后期拆解运输。端部预留的多组安装孔可适配不同规格的直线导轨、拖链与线缆支架，内部空腔可布设气路、电路与冷却管路，避免管线外露受焊接飞溅损伤。立柱侧面的竖向排孔用于安装拖链固定座、行程开关支架或辅助操作面板，可根据实际工位需求灵活调整安装高度。整体结构采用厚钢板折弯后组焊成型，焊后需做去应力处理再进行机加工，防止长期使用后出现基础变形。这类机架在钢结构件加工、工程机械部件焊接、轨道交通构件装配等场景中十分常见，建模时需重点核对各安装面的平面度、孔位同轴度以及整体对称度，为后续出工程图、拆图下料提供准确依据。
