harvester头部用青铜密封平垫片

这类环形青铜垫片主要用于harvester头部连接部位，在销轴、端盖、轴承座与壳体之间承担轴向间隙补偿、载荷分散和摩擦隔离作用。野外作业设备的头部机构经常伴随摆动、冲击和泥沙侵入，单纯依靠加工面直接贴合，容易在局部接触区产生压痕、微动磨损和装配应力集中。加入青铜垫片后，贴合面之间形成一层较软但承载稳定的中间层，能够吸收微小不平度，使螺栓预紧力更均匀地传递到结合面，同时在维护拆卸时减少配合面拉伤。

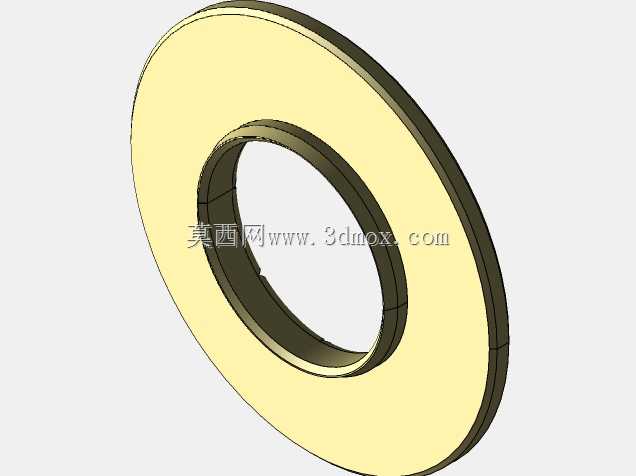

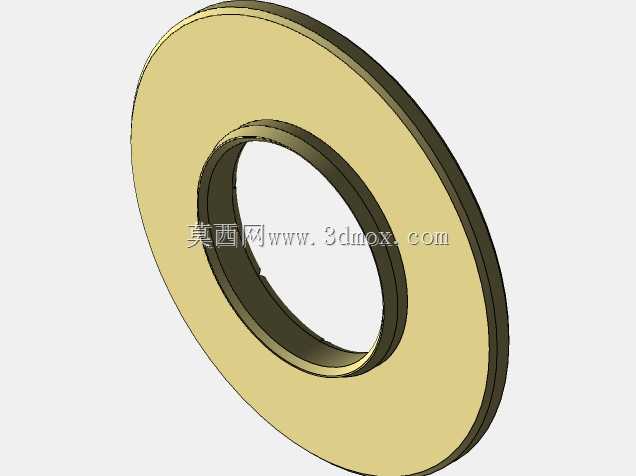

从结构上看，该垫片采用扁平圆环构型，内外圆同轴，截面厚度均匀，没有复杂翻边或定位唇，适合放在已有台阶、沉孔或轴肩附近作为调整件使用。内孔需要穿过销轴、螺栓或轴端，因此其内径边界必须大于对应件的最大实体尺寸，并预留合理装配间隙；外径则受相邻零件沉孔、端面或支撑面限制，不能与周边圆角、焊缝或壳体凸台发生干涉。实际选型时，不能只看通径，还要核对压紧后有效接触环宽，环宽过小会导致比压过高，环宽过大则可能挤占密封或紧固件空间。

青铜材料的选择偏向耐磨、抗咬合和一定耐腐蚀能力。在harvester头部这种低速重载、润滑条件不稳定的位置，钢与钢直接接触容易出现锈蚀咬死，而青铜表面具有较好的嵌入性和顺应性，可在短时缺油或混入粉尘时降低擦伤风险。若垫片用于调整齿轮啮合间隙、轴承预紧或盖板高度，可通过成组选配不同厚度来控制轴向窜量；若用于密封辅助，则需关注端面平面度和压紧后的连续性，避免局部翘曲形成渗漏通道。

建模时应先确定内孔、外径和厚度三个核心尺寸，再处理边缘倒角。倒角虽小，却直接影响装配：内孔倒角可引导销轴穿过，避免刮伤轴面；外缘倒角能避开相邻零件圆角，保证垫片贴合到有效支撑面。厚度方向不宜随意放大，因为垫片会改变连接副的夹紧长度和轴向位置，尤其在头部连杆、摆臂或传动端盖处，厚度偏差可能转化为啮合偏差或行程变化。对于需要频繁拆装的部位，平整的青铜垫片比薄铜皮更可靠，后者在冲击载荷下容易卷边、错位。

现场使用中，这类垫片常与紧固件、轴承、油封和壳体端面形成配合体系。安装前应检查结合面是否有毛刺、焊渣和局部高点，确保垫片落在连续支撑区域；拧紧螺栓时应按交叉顺序逐步加载，防止垫片被单侧挤压后产生翘曲。若发现垫片表面出现局部亮斑，说明接触应力集中，需要重新核查端面平面度、螺栓分布和外径匹配关系。通过三维模型提前检查内孔避让、外径边界、厚度层级和相邻件间隙，能够减少现场试装次数，也能让备件加工和维修替换更有依据。
