船用设备配套双层钢结构操作平台

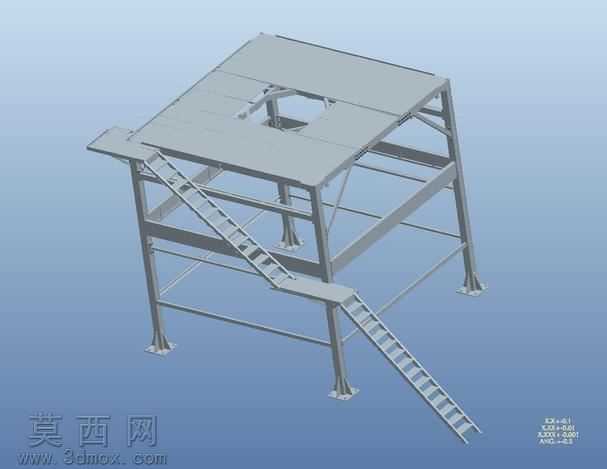

本作品为适配船只及马达、注射成型机安装使用的双层钢结构操作平台三维模型，采用Creo Elements完成全参数化建模，建模过程严格遵循钢结构设计的通用规范，对每一处构件的尺寸、连接关系都做了精准还原。模型整体采用Q235钢材作为预设材质，渲染阶段为金属构件赋予了哑光浅灰的钢材质感，通过均匀的环境光打光清晰呈现各部分结构细节，平台底部设置四组带地脚板的支撑立柱，每根立柱底部都设计了带螺栓孔的方形地脚板，可通过膨胀螺栓与安装基面牢固连接，保障整体结构的抗倾覆稳定性。上下两层平台均采用型钢焊接的框架作为承重基底，台面预留了设备安装的方形镂空洞口，可直接适配对应规格的马达、注射成型机的安装定位需求，无需额外对台面进行开孔改造。平台侧面设置两段折返式钢制斜梯，斜梯踏步采用防滑花纹钢板结构，两侧配备安全防护栏杆，斜梯与两层平台的衔接处设置了过渡平台，方便操作人员上下通行及设备检修作业。建模过程中对所有焊接节点做了简化示意处理，既保证了结构逻辑的清晰性，也控制了模型的整体面数，便于后续的工程出图、结构受力模拟及安装指导使用。整体结构设计兼顾了承重性能与操作便利性，框架的横纵梁排布经过优化，在满足设备承重要求的前提下尽可能减少冗余构件，降低整体自重，适配船只上的安装载重限制，所有钢构件的连接方式均采用常用的焊接加螺栓紧固的形式，符合现场施工的安装工艺要求，可直接作为钢结构施工下料、安装排布的参考模型使用。
