齿轮切削加工用磨机路由器三维结构

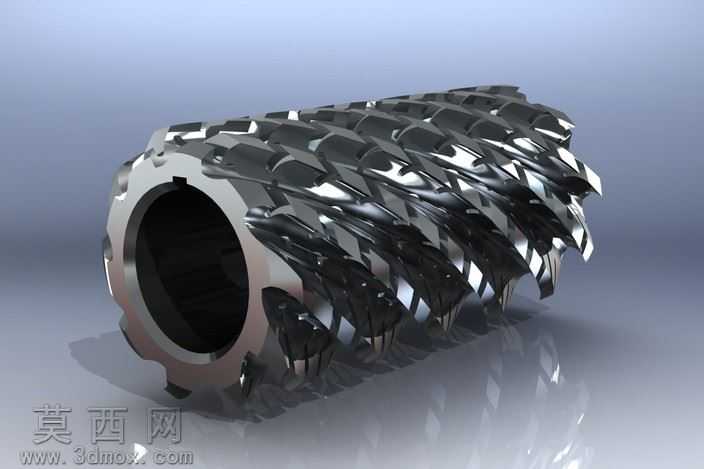

本模型为齿轮切削加工专用的磨机路由器结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循齿轮加工刀具的实际设计规范，对每一处切削齿的排布、齿形角度、基体结构都进行了精准还原。建模初期先完成中空筒状基体的轮廓搭建，基体采用带定位卡槽的空心结构设计，既能够适配磨机的主轴安装需求，中空结构也可有效降低刀具整体重量，减少设备运行过程中的转动惯量，提升加工过程的稳定性。在切削齿的建模环节，采用阵列结合特征放样的方式完成多排切削齿的排布，每一片切削齿都设计有合理的切削前角与后角，齿尖部分做了过渡强化处理，避免实际使用过程中出现崩齿问题，相邻齿排之间保持均匀的错位角度，确保加工过程中切削力分布均匀，减少加工震颤。材质渲染阶段，为切削刃部分赋予高硬度硬质合金材质，通过调整金属材质的反射率、粗糙度参数，还原出硬质合金刀具特有的冷冽金属光泽与锋利质感，基体部分则赋予调质合金钢材质，表面做哑光金属处理，和切削刃部分形成清晰的材质区分，能够直观展现刀具不同部位的材质差异。模型整体结构完整，所有装配关系都按照实际刀具的组装逻辑搭建，没有多余的冗余特征，每一处结构都对应实际加工中的功能需求：基体端部的卡槽结构用于和设备主轴实现周向定位，避免加工过程中刀具出现打滑；切削齿的螺旋排布方式能够让切削过程更平稳，逐步完成齿面的磨削加工，减少单次切削的受力负荷。设计过程中充分考虑了刀具的实际加工场景，针对齿轮加工的进给量、切削线速度等参数，对齿形的厚度、齿间排屑间隙都做了适配设计，排屑间隙的尺寸经过反复调整，既能够保证切削过程中切屑顺利排出，避免切屑刮伤已加工的齿轮表面，也不会因为间隙过大降低刀具整体的结构强度。渲染环节采用工作室级别的光照环境，通过多组柔光光源搭配环境反射，清晰展现出切削齿的锋利轮廓与金属表面的光影层次，让模型的视觉呈现更贴近真实刀具的实物状态，可用于齿轮加工工艺演示、刀具结构教学、磨机配套部件选型参考等场景。
