超声波喷雾器内置浮子结构设计

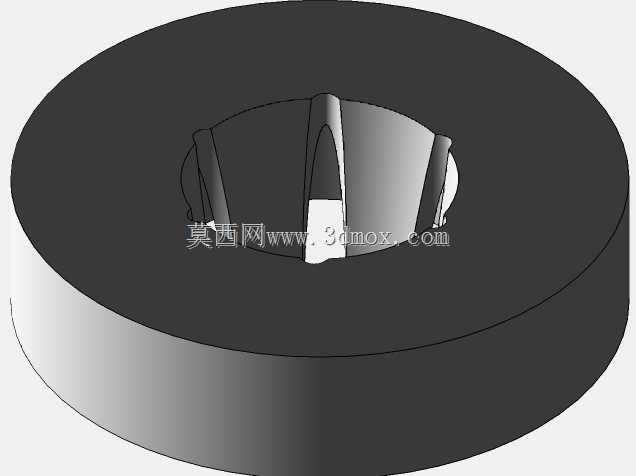

该浮子是超声波雾化喷雾设备内的核心液位感应执行件，整体采用环形同轴布局，主体为上下两层等径圆盘构成的封闭浮力腔体，中心预留贯通式安装通道，可直接套装在雾化器的导液或水位检测立柱上，无需额外设计侧向固定支架，大幅压缩了水箱内部的安装占用空间。从实际工况来看，这类浮子多用于桌面加湿设备、工业小型雾化降尘装置、美容喷雾仪器的储水腔内部，核心作用是随液面升降同步触发内置的磁控感应元件，在液位低于安全阈值时切断雾化片供电回路，避免雾化片干烧碎裂，在液位达到额定上限时也可联动进水阀停止补水，防止水箱溢水。设计阶段优先考量了浮力冗余与运动顺滑性，外层圆盘的直径经过浮力核算，可在洁净水、低浓度雾化消毒液等常见介质中提供足够的托举力，即便表面附着少量水垢也不会出现卡滞、下沉失效的问题；中心通道的内壁做了微间隙配合设计，和导向立柱之间预留0.2-0.3mm的活动间隙，既不会因间隙过大出现浮子偏转、触发位置偏移，也不会因水垢堆积出现上下运动卡涩。浮子中部周向均匀分布的多道竖向导流筋，一方面可以在浮子升降时引导腔内水流快速通过，减小液面波动带来的浮子上下窜动，让液位触发信号更稳定；另一方面也作为内部磁钢的定位卡槽，可将触发用的环形磁钢精准固定在预设高度，保证感应触发位置的一致性。上下两层圆盘的边缘均做了圆弧过渡处理，不存在尖锐棱角，在装配过程中不会刮伤水箱内壁的塑料密封面，也能减少长期使用过程中应力集中导致的腔体开裂风险。整体外轮廓完全适配常规小型超声波喷雾器的水箱内部安装边界，中心贯通孔的尺寸可匹配市面上多数通用雾化模块的导向立柱规格，无需对原有水箱结构做二次改造即可直接替换使用，浮子整体的竖向行程也经过匹配校准，触发区间完全对应雾化器允许的最低安全液位与最高工作液位，不会出现误触发或触发滞后的情况。
