KippZonen反照率眩光屏蔽环

在地面辐射基准观测、太阳辐射资源普查以及光伏电站前期踏勘这类场景里，直接辐射与散射辐射的分离测量始终是绕不开的环节。Kipp&Zonen系列辐射计配套的反照率眩光屏，核心作用就是在不遮挡目标入射光路的前提下，把仪器周边地表、支架、邻近设备反射过来的杂散光挡在感应面之外，避免这些二次反射分量混入总辐射或反射辐射读数，让反照率计算结果更贴近真实下垫面的光学特性。

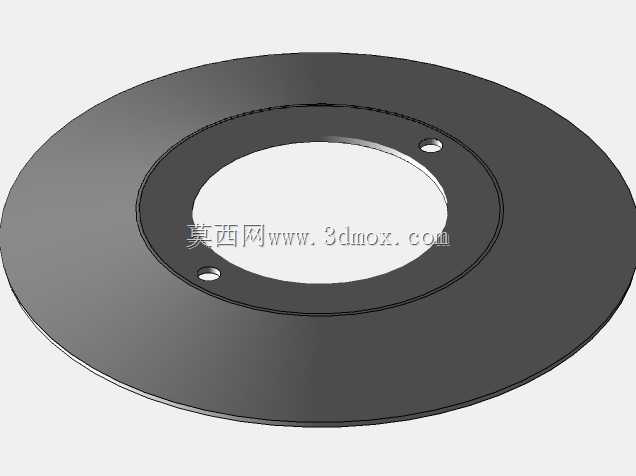

从结构上看，整件零件是一块带中心通孔的薄圆盘，盘面做了黑化消光处理，内孔边缘预留了两个对称的小安装孔。设计时首先要卡准的是中心孔与辐射计感应窗口的同轴度——孔太大，挡光范围收不住，侧面斜向杂光会从孔壁边缘漏进来；孔太小，又会在低太阳高度角时切掉有效入射光锥，造成早晚时段的辐射测量系统性偏低。圆盘外径的取值同样要结合仪器安装高度、感应面视场角反复核算：它需要覆盖感应面在常规观测仰角下能“看到”的周边反射区域，又不能向外延伸过多，否则会额外增加风阻，在沿海、高原这类大风环境下带来支架颤振，反而把高频振动噪声带进观测数据。

盘面的黑化处理不是简单做黑色阳极氧化，工程上一般会选用低反射率的哑光涂层，尽量把入射到屏体上的光线以漫反射形式耗散掉，避免屏体自身成为二次反射源。两个安装孔的位置需要和辐射计上部的安装法兰完全对位，孔位公差控制在松配合区间，既保证装配时能顺利穿入固定螺钉，又不会因间隙过大让屏体在风载下出现偏心偏转。薄圆盘的厚度选择也有讲究：过薄容易在长期户外温差循环下翘曲变形，破坏挡光边界的平面度；过厚则会让内孔侧壁形成较高的遮光筒效应，额外限制大角度入射光路。

实际布站时，这块屏通常水平安装在辐射计感应面上方指定高度处，盘面与感应面保持严格平行。安装边界上要注意，屏体下方不能有其他突出的支架构件，否则这些构件会在感应面上投下阴影；同时屏体自身的固定螺钉要做沉头处理，螺钉头部不能高出盘面，避免在低太阳角时把阴影投射到感应区域。对于需要同步监测地表反照率的站点，上下两台辐射计会分别配置对应规格的眩光屏，向上的屏遮挡仪器自身及支架的反射干扰，向下的屏则屏蔽塔身、线缆对地表反射光路的遮挡，整套结构配合才能让长周期观测数据的可比性满足气象观测规范要求。
