商用肉丸成型加工设备结构设计

该设备面向肉丸连续成型工序设计，整体采用立式主机搭配长槽形输送台的布局，核心功能是将调制好的肉糜通过定量挤切方式成型为规格统一的丸坯，再由下方输送面承接并送入后续水煮、冷却或速冻环节。在餐饮中央厨房、速冻食品厂、肉制品加工车间中，这类设备能够替代手工挤丸，降低操作人员劳动强度，同时稳定单丸重量，减少料团大小波动对煮制时间和成品口感的影响。

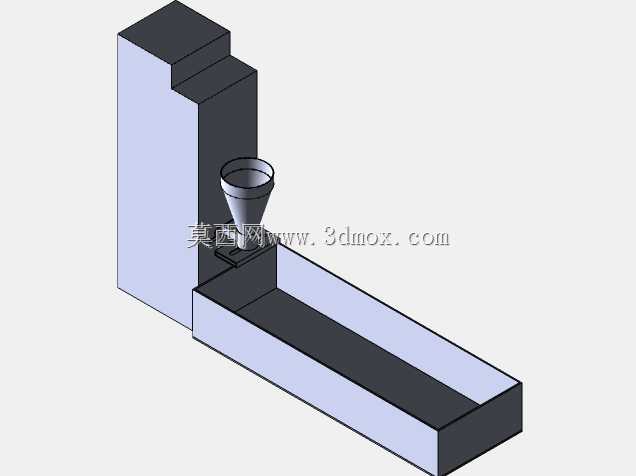

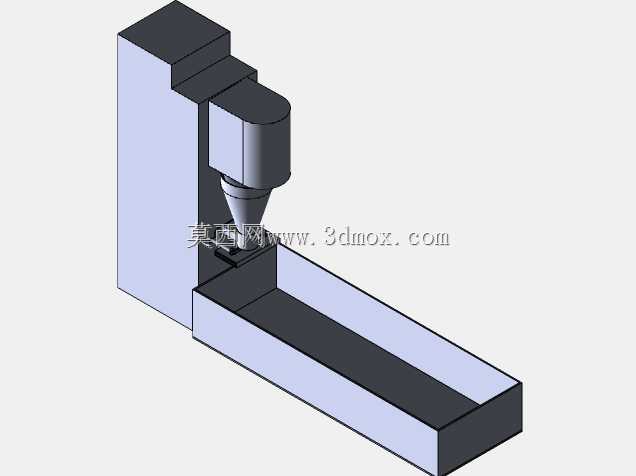

从结构布置看，主机后侧为较高的立式箱体，内部可容纳动力传动、控制元件及料斗相关安装空间；前侧上部设置圆柱形储料与挤出腔体，下端收束为锥形导料段，使肉糜在向下推送过程中逐步聚拢，避免空腔残留和料流断续。锥形出口下方对应切刀成型位，料条被定长切断后自然落入输送台。长条形输送台沿主机前方延伸，台面形成连续承接区域，既可以布置输送带，也可根据产线需要对接水槽、网带或摆盘工位。

设计思路上，模型优先保证料流路径短、转折少，使肉糜从储料腔到出料口保持顺畅，减少对纤维组织的过度剪切。立式结构将驱动部分后置，便于维护时拆开侧板检查传动件；挤出腔体位于操作侧前方，方便操作人员观察出料状态、清理残料以及快速更换出料规格件。输送台与主机之间预留成型落料空间，高度差经过控制，既能让丸坯顺利脱离切刀，又不至于因跌落过高而变形。

外形边界方面，设备长度主要由前方输送台决定，适合沿生产线方向布置；宽度集中在主机箱体和输送台范围内，占地呈狭长矩形，便于在车间通道旁并排摆放。高度方向以后侧箱体为最高点，出料锥口位于中前部，操作观察位置符合人工站立巡检视线。安装时需在主机底部预留水平支撑面，输送台下方应留出张紧、清洗和排水空间；后侧要保留检修距离，前侧则需保证上料、清洁和异常处理空间。

该结构对粘稠肉糜具有较好适应性，料腔、锥口和切刀区域形成连续成型链路，输送台承担出料后的过渡承接作用。对结构设计人员而言，建模时需要重点关注挤出腔体与锥段的同心关系、切刀运动空间、输送台相对出料口的位置，以及机架在湿环境下的刚性和清洁便利性。
