谷物深层干燥床结构设计方案

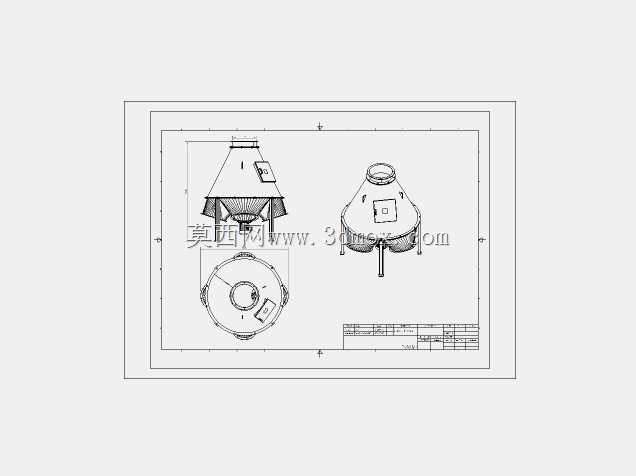

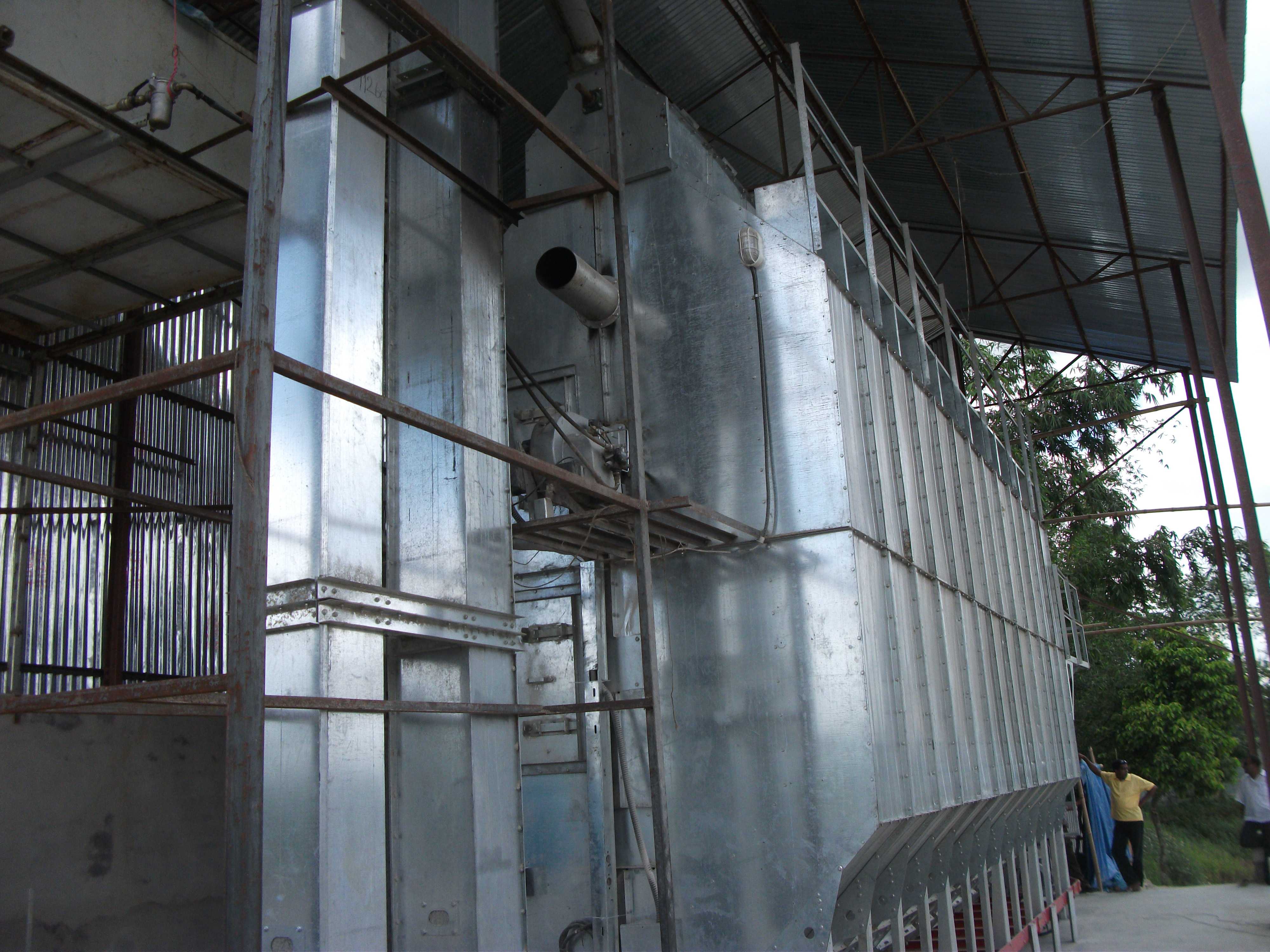

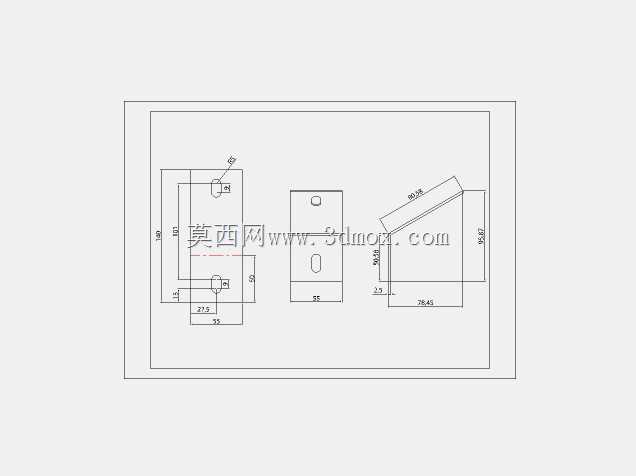

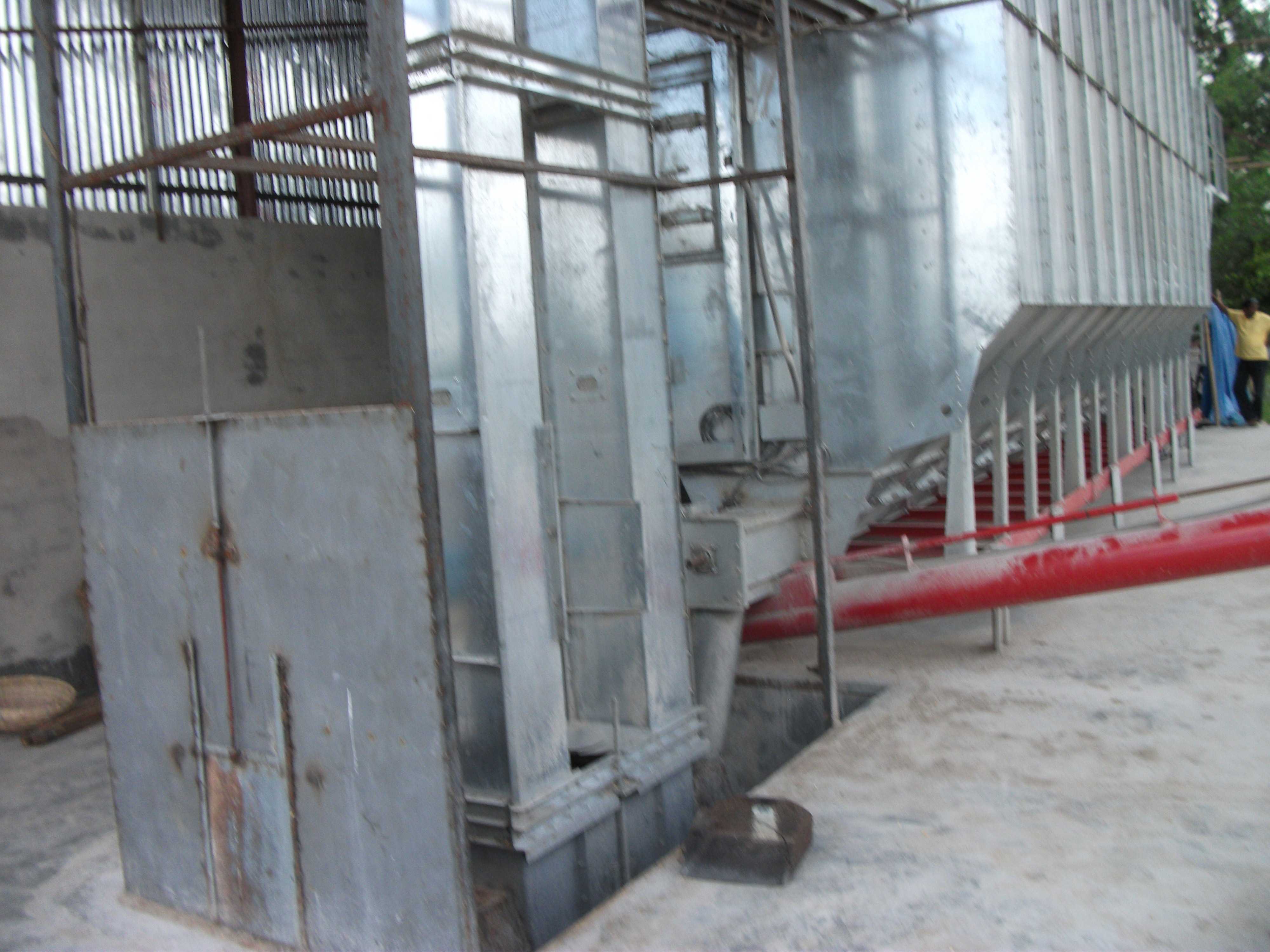

这套干燥床的三维结构方案，核心围绕粮库、粮油加工线、种子处理车间的连续降水需求展开。现场布置时，床体主体沿厂房纵向排布，底部支撑柱需落在预埋承重梁上，周边预留不小于一点二米的巡检通道，前端红色输送管道对接进料提升机，尾部衔接出料输送设备，整体安装边界需避开厂房立柱与消防管线。从功能逻辑看，谷物在固定床层内完成深层干燥，热风从床体下部均风腔送入，穿透粮层过程中以对流换热为主，带走籽粒内部游离水；不同床层位置随料层厚度、干燥时长形成温度与湿度梯度，建模时特意保留了梯度分区的结构特征，方便工艺人员调整各段风温与风量。设计思路上，先按不同谷物的堆积密度、孔隙率确定床面有效承载面积，再根据降水幅度计算所需热风穿透深度，床体侧壁采用分段装配式结构，既方便运输进场，也能根据现场厂房高度调整单段高度；底部均风板的开孔方向与间距经过反复校核，避免出现局部风短路导致的粮层干湿不均。床体外部的检修爬梯、顶部安全护栏直接整合在主体框架上，不用后期额外焊接加装；侧面预留的观察窗位置对应粮层上中下三个区段，操作人员可直接查看粮流状态与料层厚度。针对玉米、开心果、鹰嘴豆、扁豆等不同物料，床面筛孔可做模块化替换，大颗粒物料用大孔径筛板减少通风阻力，小颗粒物料换小孔径筛板避免漏料。管路布置方面，主热风管道沿床体侧面低位架设，减少热风输送过程中的温降，管道支腿与床体支撑独立设置，避免管路振动传递到床体引发粮层偏移。整套模型把钢结构框架、保温壁板、均风组件、进出料接口、安全附件全部做了实体还原，结构设计人员可直接提取截面参数做强度校核，设备选型人员可依据外形尺寸核对厂房预留空间，建模从业者也能参考这种大型粮油设备的分层建模逻辑，处理大尺寸装配体时拆分独立子装配，控制单文件数据量。
