塑料液体喷雾器储液罐体结构设计

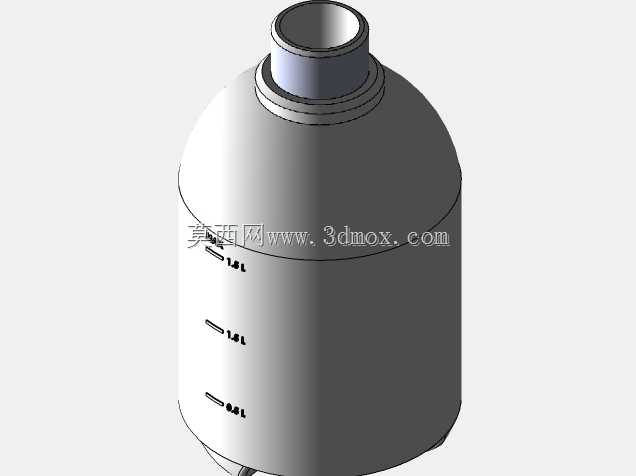

该塑料液体喷雾器储液罐体的三维结构设计，核心围绕小型手持喷雾设备的液体承载需求展开，整体采用吹塑成型适配的回转体构型，在保证结构强度的前提下尽可能压缩罐体自重，适配民用消杀、园艺浇灌、小型清洁作业等多场景的手持使用需求。从结构布局来看，罐体上部采用缩径收口设计，顶端预留标准外螺纹接口，可直接匹配市面通用的按压式喷雾泵头，接口根部增设多层环形止退凸台，既可以强化泵头装配后的密封性能，也能避免长期使用后螺纹松脱漏液。罐体主体为圆弧过渡的柱形结构，上下端均采用大圆角曲面衔接，消除吹塑工艺的应力集中点，同时避免直角位置残留清洁死角，灌装不同类型液体后都能快速冲洗干净。罐身侧壁直接模压成型三段液位刻度标识，刻度沿罐体周向均匀分布，使用者从任意握持角度都能快速读取剩余液量，无需额外粘贴纸质标签，避免长期接触液体后标签脱落、刻度模糊的问题。罐体底部做微向内凹的平底设计，放置在平面上时可形成稳定支撑，不会因底面轻微变形出现晃荡倾倒，同时底部边缘做加厚处理，跌落时可优先吸收冲击能量，降低罐体开裂漏液的概率。从安装边界维度考量，该罐体的最大外径控制在常规成年人单手握持的舒适范围内，整体高度适配常见喷雾器的外壳安装空间，顶端螺纹接口的同轴度公差严格控制，装配泵头后不会出现偏心歪斜，保证喷雾管路的通流顺畅。设计过程中同步考量了塑料材质的成型收缩率，所有壁厚保持均匀过渡，没有出现局部壁厚突变的位置，避免吹塑过程中出现缩孔、变形等缺陷，罐体的握持区域没有额外增设凸起筋位，依靠光滑曲面本身即可提供足够握持摩擦力，同时简化模具结构降低量产成本。该罐体可兼容水性消杀剂、叶面肥、中性清洁液等多种常见液体，内壁做光滑处理减少液体挂壁残留，灌装与倾倒过程中液体可沿罐口顺畅流出，不会出现沿罐身外壁流淌的问题。
