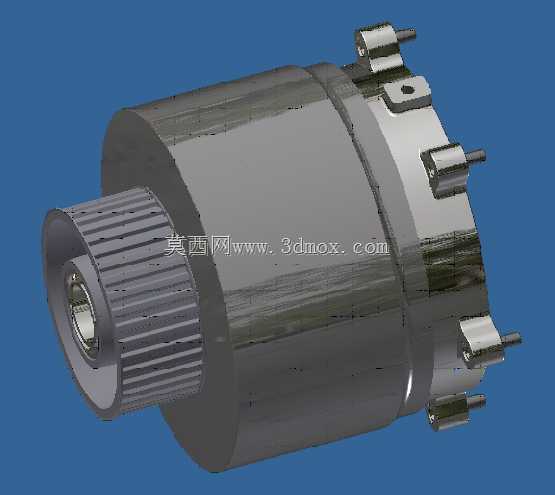

谷物输送用液力偶合同步带轮总成

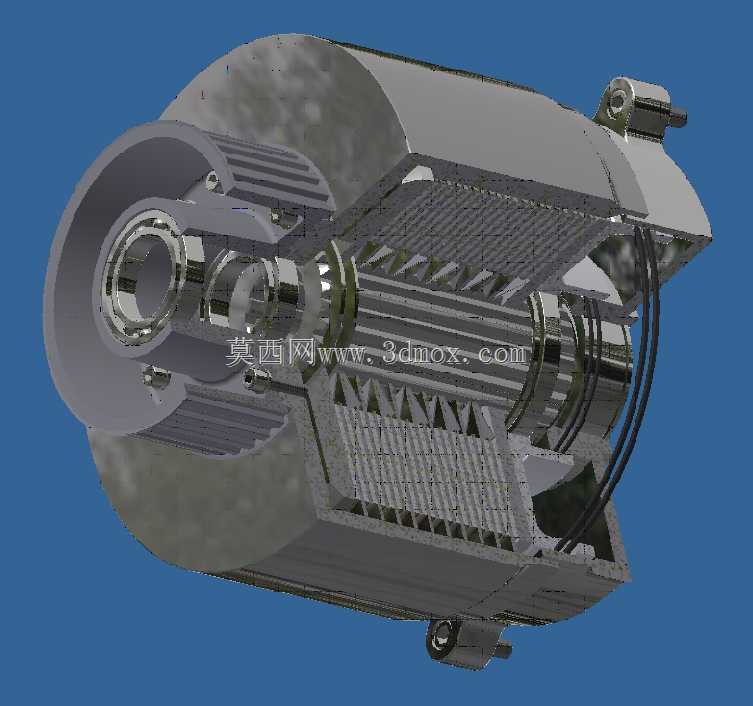

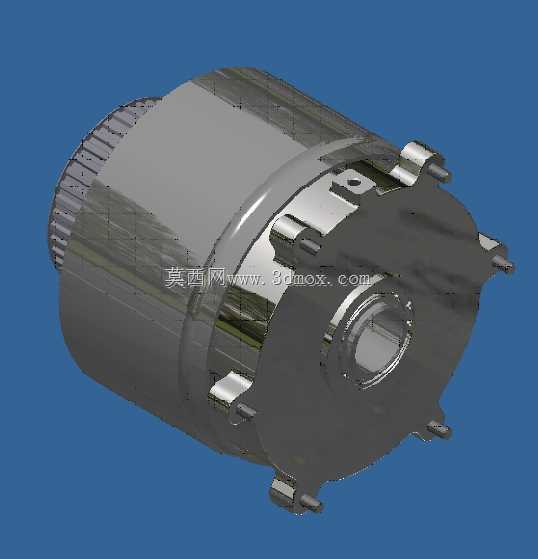

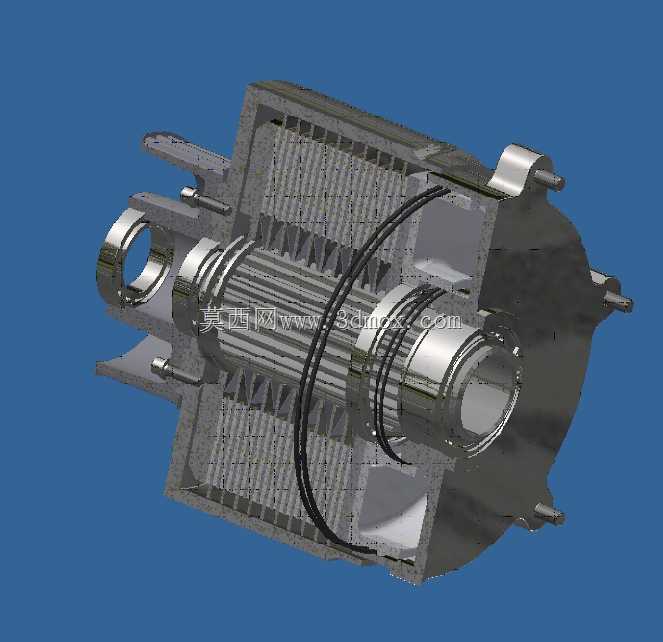

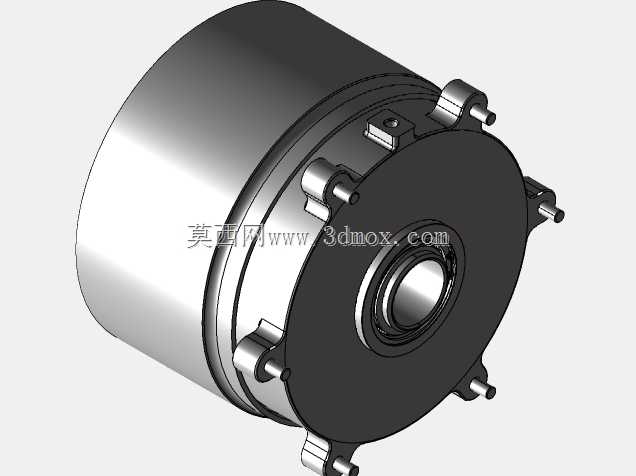

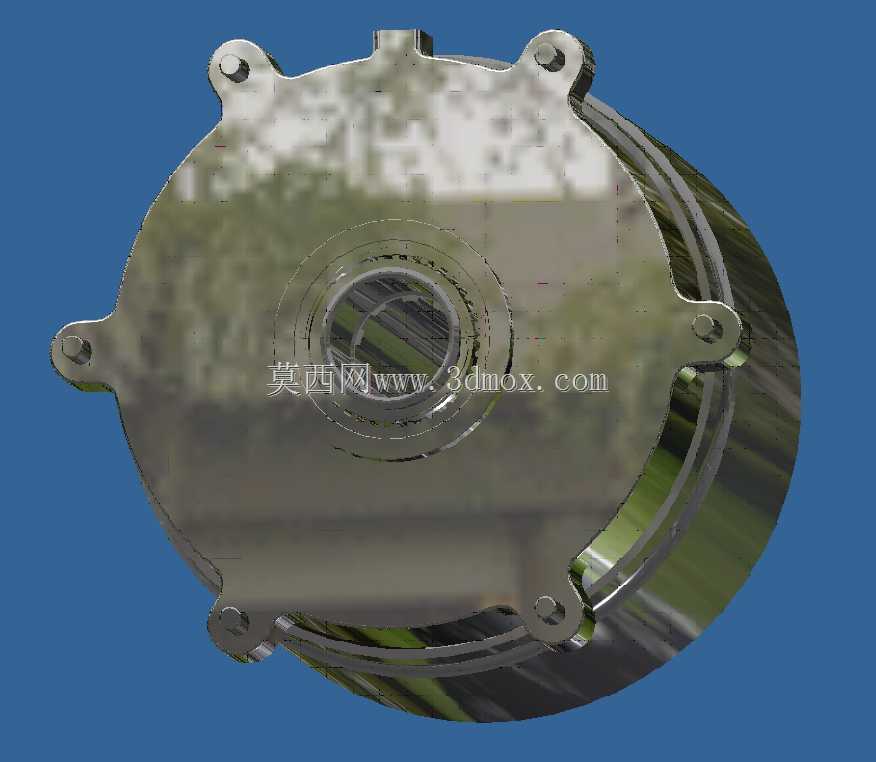

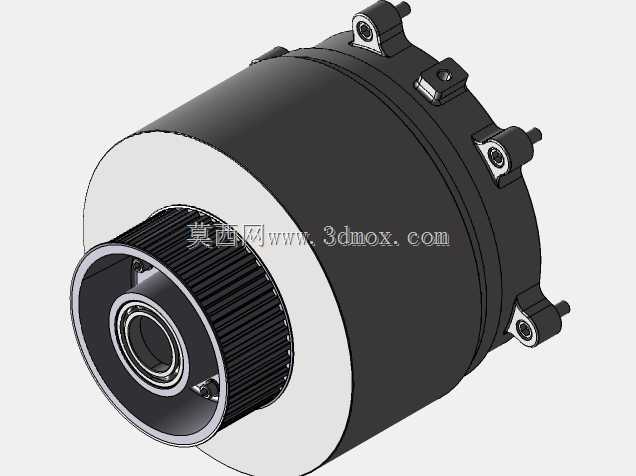

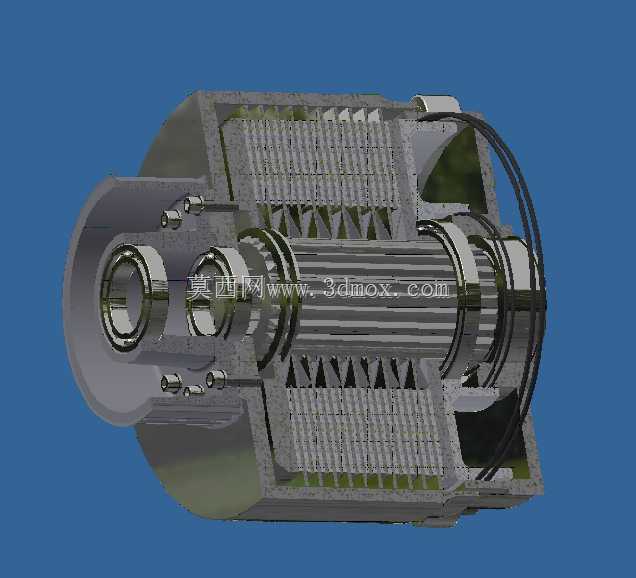

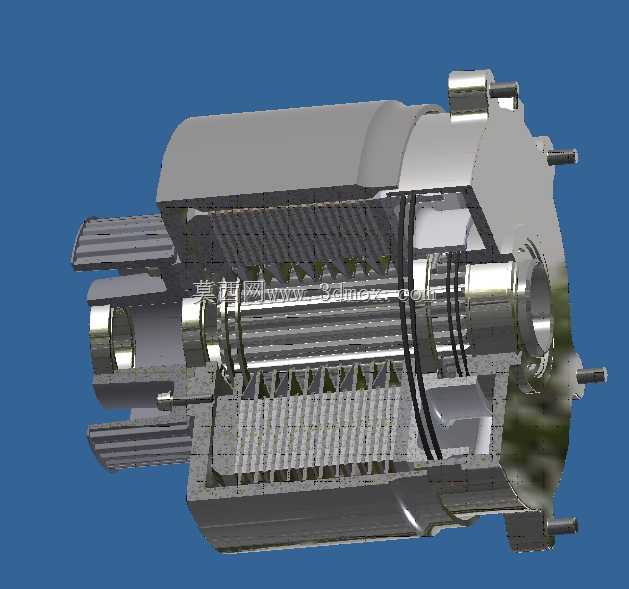

该总成面向谷物输送线上的动力传递环节，把液力偶合缓冲与同步带轮定比传动整合在同一轴系中，主要用于散粮接收、输送、清理等工段中电机与工作机构之间的连接。现场工况里，谷物输送机常存在带载启动、瞬时卡料、载荷波动等问题，若采用刚性直连，冲击会直接反推到电机和减速机构；加入液力偶合段后，动力通过工作腔油液传递，启动阶段能够柔化扭矩上升过程，降低链条、辊子、轴承以及机架所承受的峰值载荷。同步带轮布置在输入端，轮齿采用与带宽和节距匹配的齿形，啮合时依靠齿面约束保证传动比稳定，避免普通V带在粉尘环境下因打滑造成的转速损失。带轮轮毂与偶合器壳体之间通过同轴止口定位，外圆、端面和键槽在同一装夹关系下加工，可减小径向跳动和轴向窜动。壳体外侧设置的连接柱用于安装固定或外接辅助件，其位置围绕圆周分布，设计时需要核对相邻柱体与防护罩、机架横梁、张紧轮支架之间的最小间隙，避免装配后干涉。输入端带轮的齿宽、外径和挡边高度决定了同步带包络空间，选型时应结合带宽、带速和张紧方式留出侧向调整余量。偶合器主体为圆筒形腔体，外部轮廓决定安全罩尺寸，腔体与轴系的同心度直接影响振动水平。结构设计上，将带轮、壳体、输出连接段作为连续轴系考虑，轴承支撑跨距、键连接强度和紧固件防松均围绕传递扭矩展开；在谷物粉尘较多的环境中，还需关注旋转件外缘与固定罩壳之间的散热通道，不能因过度包覆造成热量积聚。现场安装时，先固定电机或驱动座，再以带轮端面为基准找正同步带平面，随后连接偶合器输出端与负载轴，最后盘车检查齿面啮合、壳体外圆跳动和周边安全距离。该结构适合对启动冲击敏感、又要求转速同步稳定的输送设备，在布置空间受限时可减少独立联轴器、带轮座和过渡连接件的数量。
