风光环境监测模块连接法兰结构

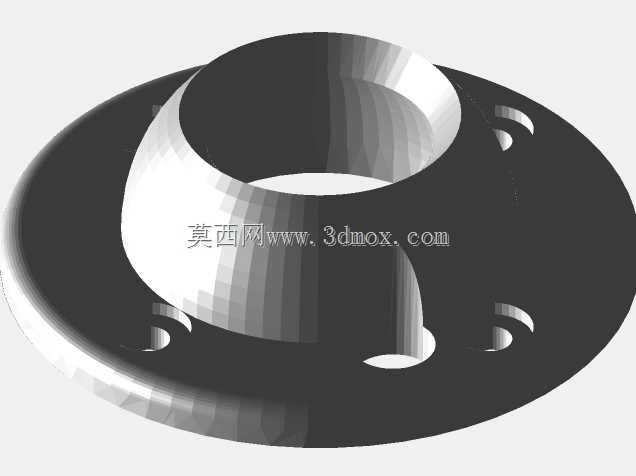

该构件作为环境测量模块的承载连接基座，主要适配风光互补型居住能源系统的环境参数采集端，在分布式光伏与小型风电耦合的离网供电场景中，承担传感测量组件与主支撑结构的对接定位作用。现场布设时，基座底部的圆盘法兰面贴合在户外立杆顶端的预装平台上，盘面上周向均布的多个沉头通孔可穿入紧固件完成锁附，孔位的分布半径经过匹配常规立杆顶法兰的安装孔距设计，能直接适配多数小型风光互补监测杆的预装接口，无需额外加工转接板。中部向上收窄的锥形过渡筒体并非单纯做造型处理，一方面是为了抬升上部安装的环境传感组件的测量高度，让温湿度、风速风向等采集元件避开立杆自身的流场干扰与热辐射影响，保证采集到的局地环境变量数据更贴近真实居住空间周边的大气状态；另一方面锥形结构的迎风截面更小，在户外强风环境下能降低构件整体承受的风阻弯矩，减少紧固件长期受交变载荷出现松动的概率。筒体上端的环形接口用于对接测量模块的主体外壳，接口的内径与端面平面度需满足密封装配要求，避免户外降雨时水汽渗入模块内部损坏电路元件。从结构受力逻辑来看，圆盘法兰的厚度取值兼顾了安装刚性与整体重量控制，在螺栓预紧力作用下盘面不会出现局部翘曲，同时不会因过重增加立杆的顶部负载。锥形筒体的壁厚采用渐变设计，靠近法兰盘的下端壁厚更大，可传递上部模块的载荷与风载力矩，向上逐步减薄以控制整体耗材量。周向布置的安装孔除了满足穿钉固定需求，部分孔位还可作为走线孔使用，让模块的供电线缆与信号线缆从法兰盘下方穿入筒体内部，沿中空腔体走线至上部模块，避免线缆外露受紫外线老化与外力破坏。在实际系统集成中，该基座的安装边界需注意与周边光伏板、风电叶片的旋转范围保持安全距离，既要保证传感组件处于无遮挡的测量位置，也要避免构件突出对风轮转动造成干涉。其结构设计完全服务于局地环境变量长期连续监测的需求，为风光能源系统匹配居住用能负荷提供可靠的硬件安装基础，所有型面的过渡处理都兼顾了户外工况的耐候性与装配维护的便捷性，中空腔体也预留了后续加装额外传感元件的走线与安装空间。
