金属回形别针线材弯折结构造型

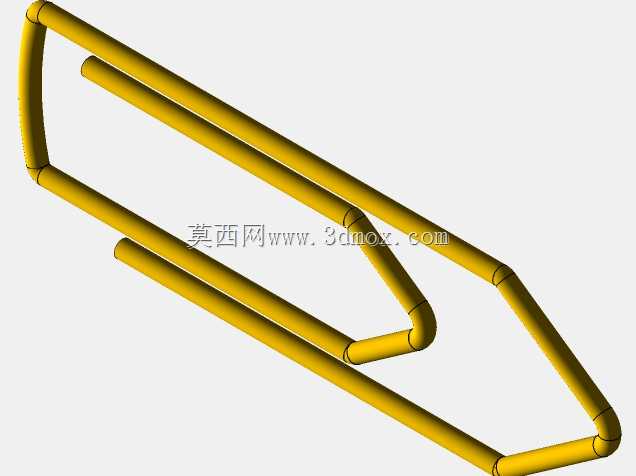

日常办公场景里，这类别针常被用来临时固定纸质文件、工艺样卡或轻薄物料，它依靠连续金属线材形成的弹性闭环产生夹持力，不需要额外销轴、弹簧或紧固件，结构简单却能反复开合使用。从实际使用看，其优势在于取放快捷、不会像订书钉那样在纸面上留下不可逆穿孔，适合图纸流转、资料分拣、样品标识等需要频繁拆装的场合。在设备与工装设计中，类似的线材弯折思路也常见于轻载定位弹片、线束卡扣、防护罩压条和小型弹性挂钩，核心都是利用金属丝自身的弯曲刚度与回弹特性完成压紧或限位。该模型把别针拆成若干段空间曲线与圆角过渡，能够清楚展示双圈平行段、端部圆弧和首尾搭接关系。平行段负责与纸面保持较大接触面积，避免局部应力集中造成纸张压痕；端部圆弧既引导纸张滑入夹持间隙，也减少尖锐端头带来的划伤风险；首尾搭接处形成自然开口，使用者只需轻压外侧环体即可让间隙张开，松开后线材回弹并把文件夹紧。建模时需要重点控制丝径中心线的连续性，弯折半径不能小于材料允许的最小弯曲半径，否则在实际冲压或折弯过程中外侧纤维容易拉裂，内侧也可能出现起皱。两根长直段之间的距离决定可夹文件的总厚度，间隙过小会导致插入困难，间隙过大则夹持力不足、纸张容易滑脱。外轮廓长宽需要兼顾收纳盒、文件夹和常规手掌操作范围，过大不利于批量存放，过小则手动捏持不便。搭接端头应保持平滑错位，避免两个端面直接顶死而影响回弹行程。对于结构设计人员来说，这类零件看似简单，却能很好地练习空间扫掠、等半径圆角和对称约束。若用于量产，还需结合材料弹性模量、丝径公差、表面处理和疲劳次数校核夹持力衰减；若用于设备内部，则要把外轮廓作为安装边界，确认其在振动、翻转或温度变化条件下不会与相邻零件发生干涉。整体造型保留了别针的经典比例，同时把线材交接、弯曲过渡和夹持间隙表达得比较明确，可作为文具结构演示、轻载夹持方案参考或线材成型类零件的建模练习对象。
