薄壁圆柱桶体钣金展开结构设计

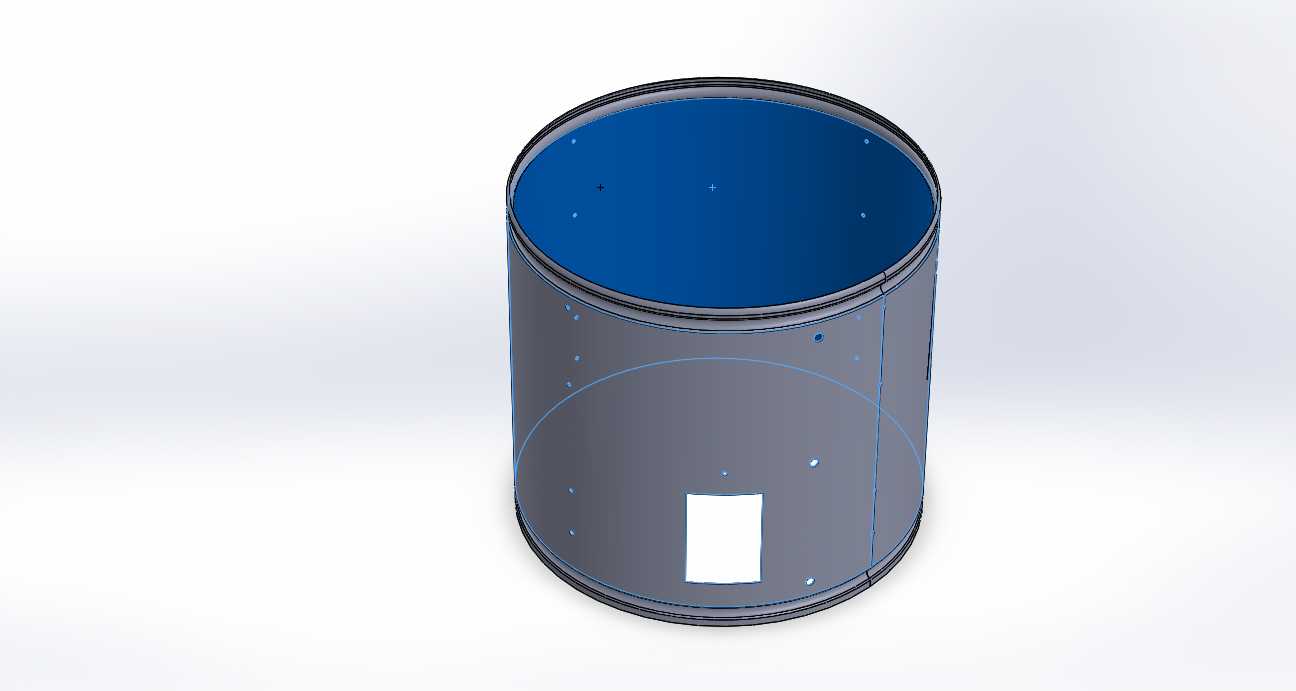

该薄壁筒体结构在轻工物料存储、小型流体暂存、设备外置防护壳体场景中应用广泛，这类0.9mm壁厚的卷制桶体，区别于厚壁焊接筒体，核心加工逻辑是先完成平板切割再卷圆焊接，能大幅减少后续开孔、铣削的二次加工工序，尤其适配中小批量的定制化筒体生产。从实际使用维度看，筒体侧壁预留的矩形开孔可作为液位观察口、物料取样口或者接线走线位，周向分布的小孔用于端盖连接、内部构件挂载或者外部附件安装，顶部敞口搭配卷边结构，既可以提升薄壁端口的抗变形能力，也能配合压盖或者密封圈实现端面密封，底部封闭结构可直接承装物料，也能通过法兰对接其他管路构件。设计阶段需要重点考量卷圆成型的形变补偿，0.9mm的薄板在卷制过程中，孔位尤其是靠近卷圆接缝位置的小孔会随板材弯曲产生微量位移，平板展开时需要根据卷圆半径预留回弹量，同时修正孔位的展开坐标，避免卷制成型后孔位错位，无法和配套端盖、安装件对位。筒体的安装边界需要结合配套机架确定，外径尺寸要适配外部包覆的保温层或者防护套，侧壁矩形开孔的位置要避开内部搅拌、导流构件的运动路径，周向小孔的孔边距要满足铆接或者螺钉连接的最小边距要求，防止卷制或者紧固时孔边开裂。这类筒体如果采用旋转特征建模，很容易忽略钣金展开的工艺可行性，建模时需要同步验证平板状态下所有开孔、切口的轮廓是否连续，有没有出现展开后重叠或者无法切割的细碎轮廓，激光切割下料时，薄板的热变形量较小，只要排版时合理控制切割顺序，就能保证孔位和轮廓的精度，卷圆后对接焊缝采用直缝拼接，焊接时采用低热量的焊接方式，避免薄壁出现焊穿、变形，后续仅需对焊缝做简单打磨即可完成成型。
