304不锈钢商用无烟烧烤炉设备设计

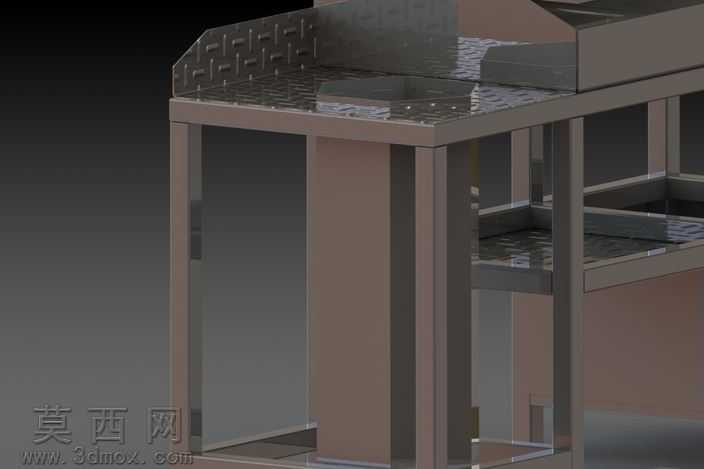

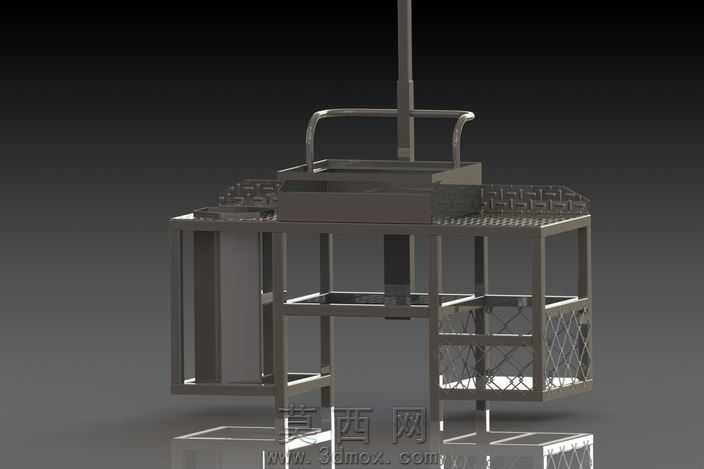

本作品为商用餐饮场景使用的不锈钢烧烤设备三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对设备整体功能分区进行拆解规划，将设备划分为烧烤操作区、置物储物区、排烟管路区三个核心功能模块，逐一完成各模块的零件建模与装配约束。建模过程中严格遵循商用厨具的实际生产尺寸规范，对304不锈钢板材的折弯厚度、焊接预留间隙、格栅条的间距参数都进行了精准设定，所有零件之间的装配关系完全匹配实际五金加工的工艺要求，不存在干涉错位问题。渲染阶段采用哑光不锈钢材质作为主体材质表现，还原304不锈钢拉丝表面的漫反射质感，对操作台面的防滑格栅做了凹凸纹理映射，还原金属格栅的防滑触感，排烟管路部分采用亮面金属材质区分功能结构，底部储物柜体做了轻微的磨砂质感处理，区分不同部件的材质属性。结构设计上充分考虑商用场景的使用需求，侧边延伸的置物台可放置食材与调料容器，下方开放式储物格可收纳烧烤工具与备用物料，顶部集成的上排烟结构可直接对接店内排烟管道，避免烧烤油烟扩散到用餐区域，炉体内部预留了炭槽或者燃气加热模块的安装空间，可适配不同的加热方式需求。整体设计兼顾结构实用性与外观整洁性，所有边角都做了圆弧过渡处理，避免使用过程中磕碰划伤，设备底部预留了可调脚杯的安装位置，可根据地面平整度调整设备水平度，保证操作过程中的稳定性。建模完成后对整体结构进行了干涉检查与运动仿真验证，确保柜门开合、格栅拆装、管路对接等操作都可顺畅完成，完全满足商用餐饮门店的实际使用需求，可直接用于生产加工的图纸参考或者门店设备选型的效果展示。
