单轮抱桶式草料捆搬运拖车结构

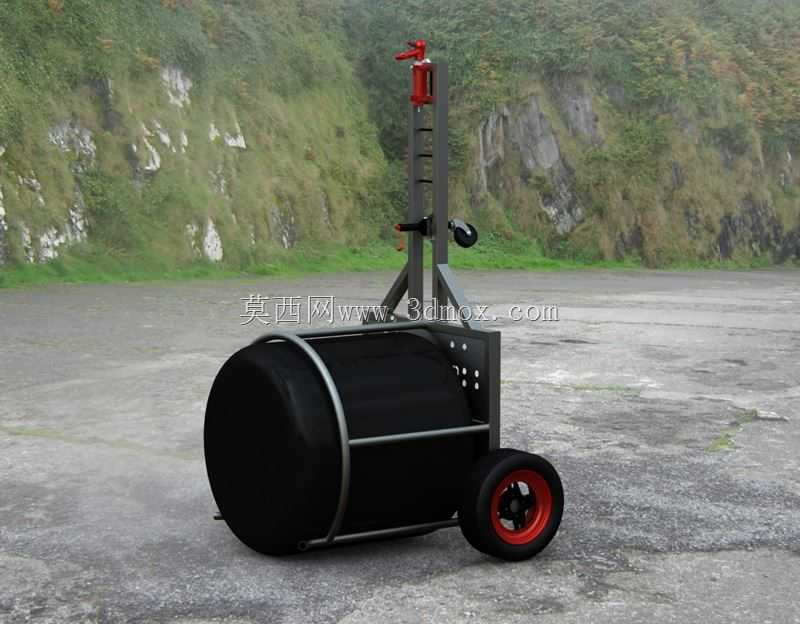

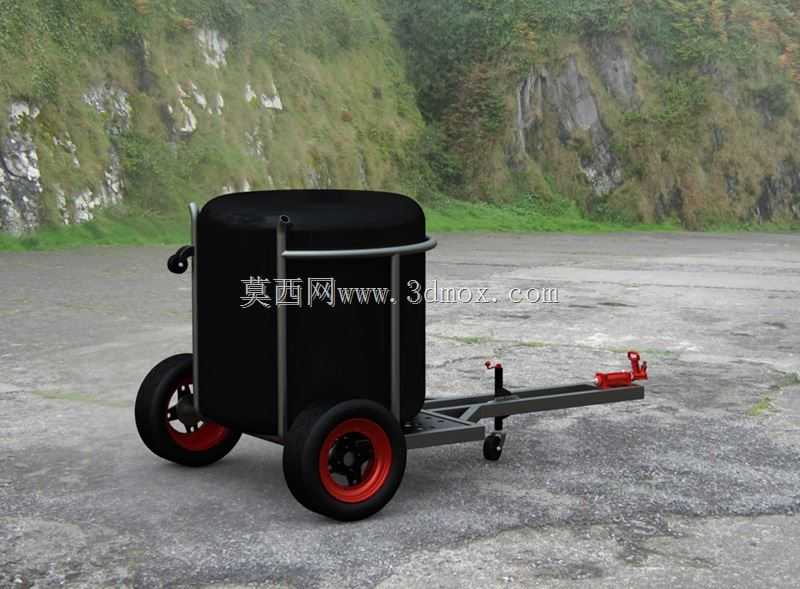

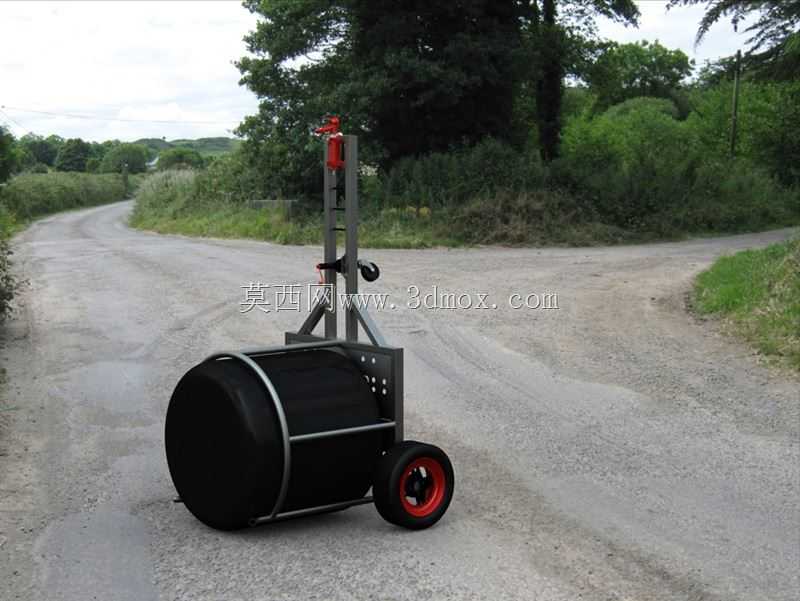

该结构针对圆柱状成捆物料的短距离转运而设计，典型工况集中在牧场草料捆收集、仓储圆桶移位、厂区卷材倒运以及户外场地整理。设备采用两轮支撑加前部弧形抱持框架的布局，操作者通过后部立架上的把手控制行进方向，并借助顶部提升机构调整抱箍高度，使圆筒物料被抬离地面后随车体移动。相比平板推车，这种抱持方式不需要额外吊装或多人抬运，能够减少圆柱件在地面滚动造成的磨损，也降低了人工翻转和对位的劳动强度。

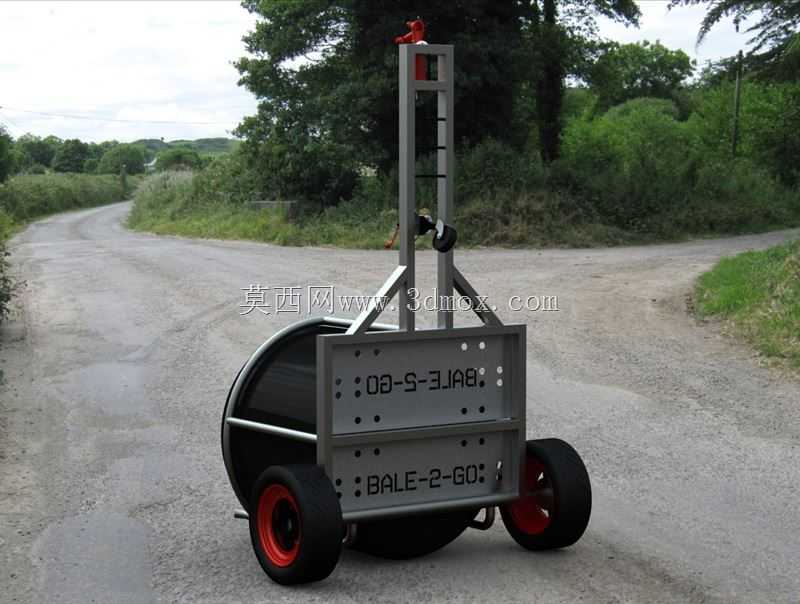

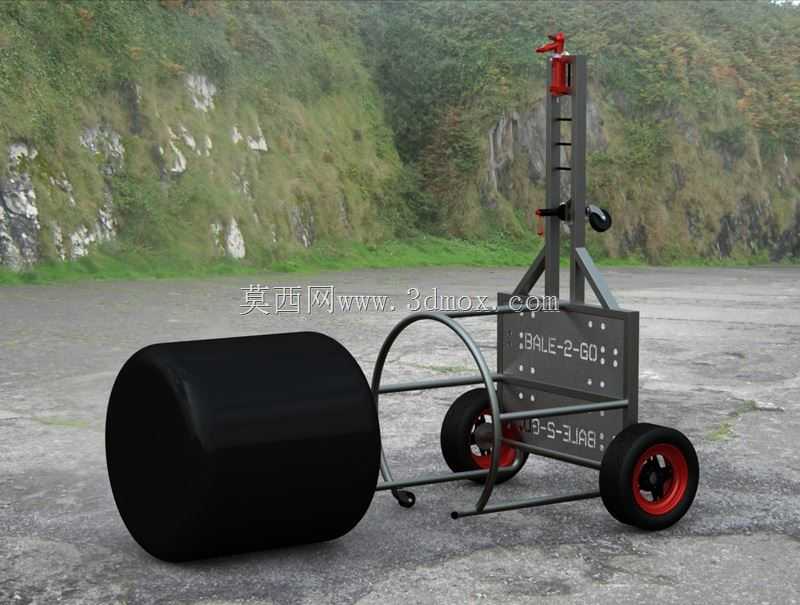

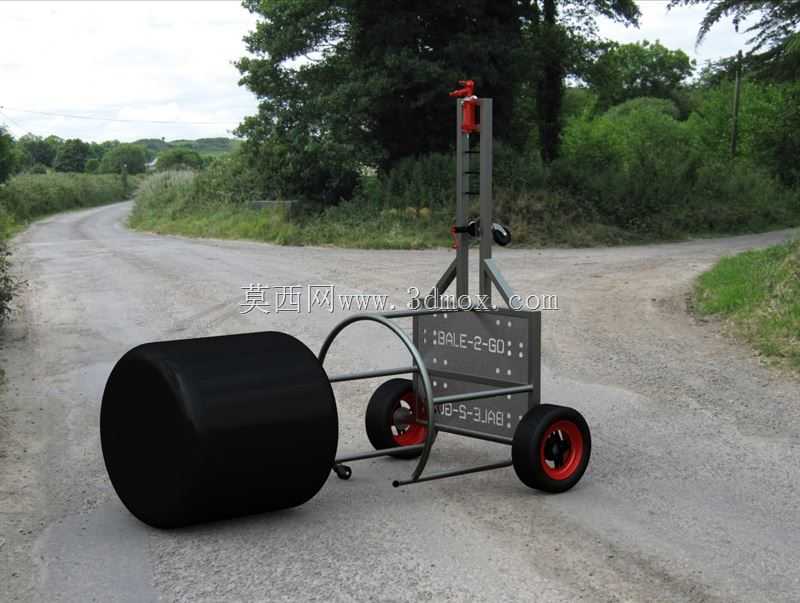

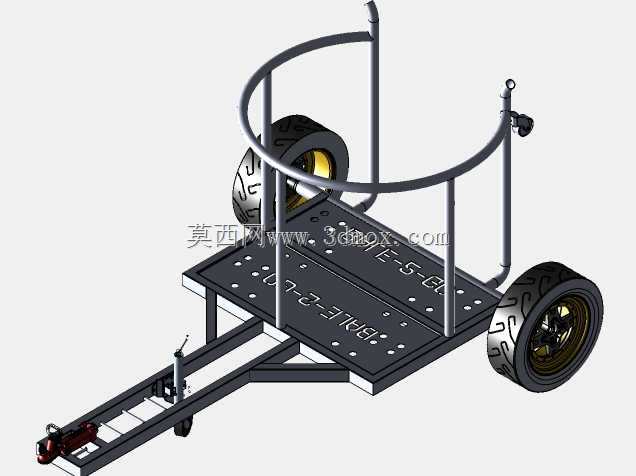

从功能划分看，车体主要由行走轮组、底部门形托架、弧形环抱杆、垂直立柱、提升绞盘和操作把手组成。行走轮布置在重心后侧，轮距经过加宽，以保证承载圆筒后左右方向稳定；前轮并非传统转向轮，而是利用抱箍前方开放空间直接贴近物料，使圆筒在被托起时自然形成支撑点。弧形环抱杆按照常见圆捆外径设计，内侧保留足够包容面，可在不压伤物料外层的情况下传递托举力。底部托架在最低位置时接近地面，方便推入料捆下方；提升后托架与抱箍共同限制圆筒前后窜动。

设计思路上，模型强调简单可靠的机械逻辑。垂直立柱承担主要弯矩，侧面斜撑把轮轴区域与立柱连接成三角框架，避免单柱受载后后仰。提升机构沿立柱导轨运动，传动路径短，操作者在把手位置即可完成升降和锁止。车架管材连接处考虑了焊接装配空间，各杆件之间留有扳手操作余量，也为后续更换衬垫、调整抱箍直径提供了可能。轮轴位置并非随意布置，而是结合圆筒被托起后的合成重心设定，使空载推行时不翘头，满载转向时不过度压手。

安装边界方面，需重点校核圆筒直径、抱箍最低离地高度、最高举升位置以及两轮外缘宽度。弧形杆开口尺寸决定可容纳的料捆范围，过小会导致无法进入，过大则抱持不稳；底部托架长度影响托举点位置，应使料捆重心落在轮轴前方但不过分远离。垂直立柱高度与把手位置需匹配人体操作区间，顶部提升组件不能超出运输宽度。轮径选择需兼顾碎石、草地和硬化路面，过小会在不平整场地增加推行阻力。整体结构适合在三维环境中继续进行杆件干涉检查、轮轴强度复核、重心偏移分析以及不同直径料捆的适配验证。
