模块化弧形塑料皮带转弯输送设备

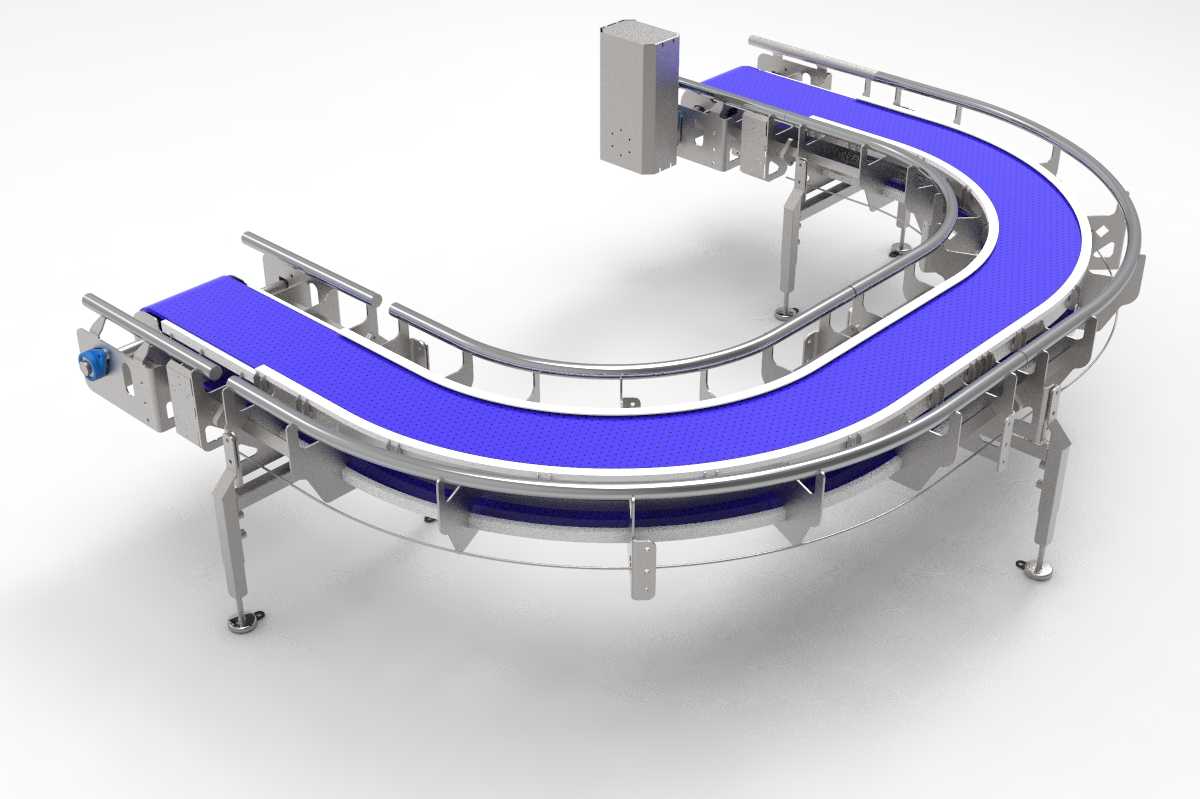

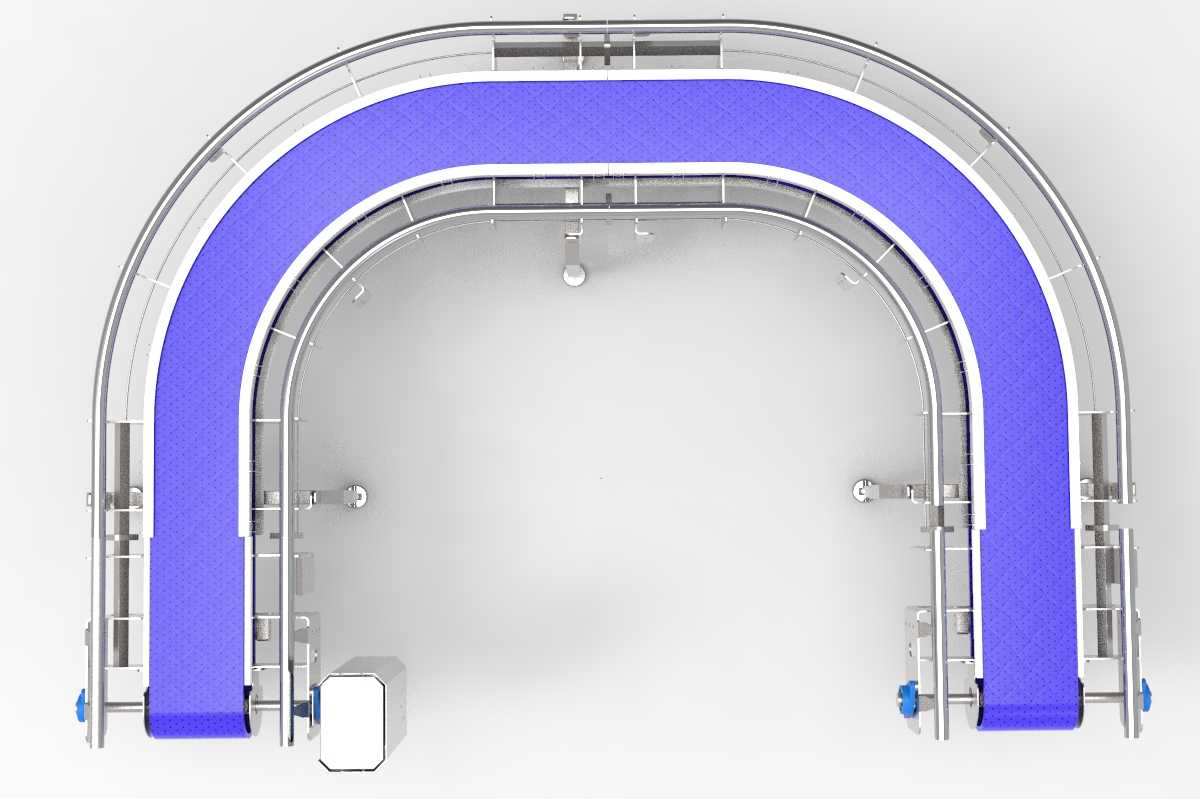

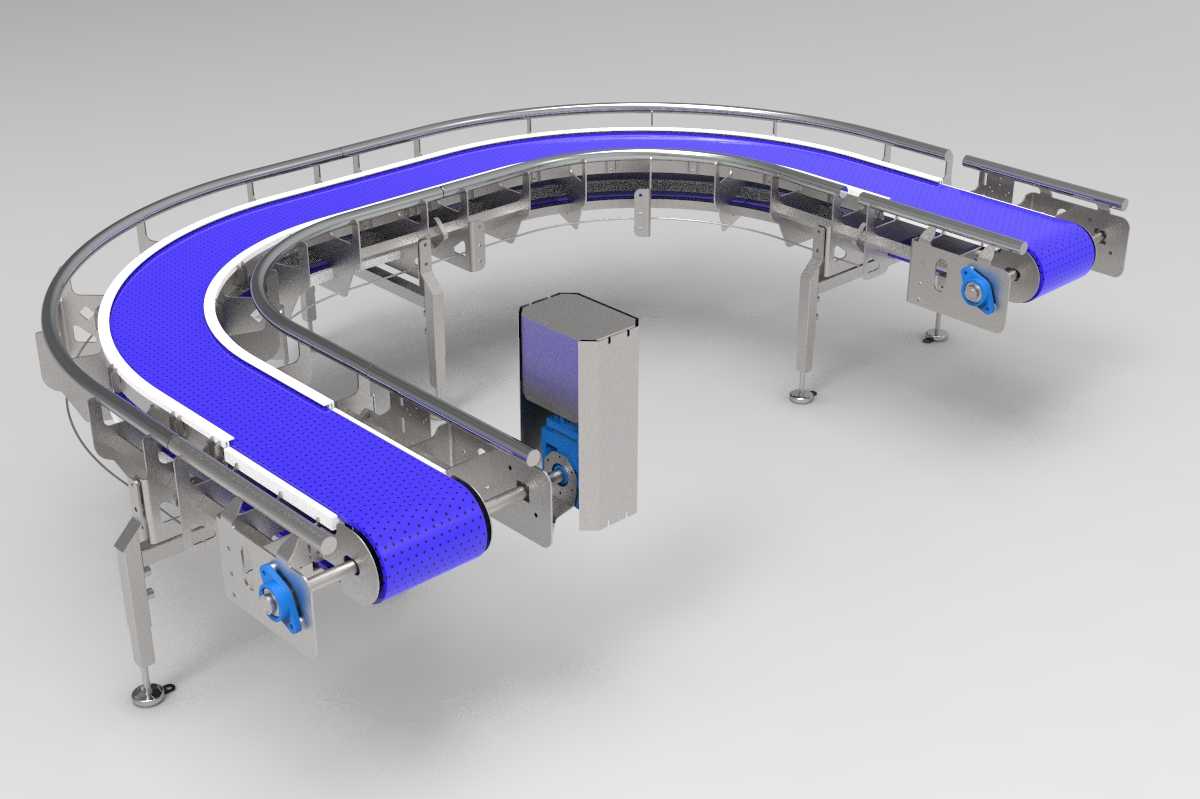

本作品为模块化曲线带式输送机三维建模成果，建模过程中严格遵循工业输送设备的实际设计规范，对设备各组成部分进行了1:1比例的精准还原。建模阶段首先搭建整体框架结构，主体机架采用不锈钢型材搭建，通过拉伸、切除、阵列等三维建模特征完成支腿、侧护板、横梁等结构的制作，支腿底部设计可调节脚杯结构，可实现设备高度与水平度的微调，适配不同车间地面的安装需求。输送面采用蓝色模块化塑料网带作为承载介质，建模时还原了网带表面的防滑纹理与模块拼接结构，网带两侧设置白色导向挡边，避免输送过程中物料偏移掉落；转弯段的导轨结构做了平滑弧度处理，保证网带运行过程中无卡滞、无跑偏。驱动部分搭载1.5kW电动机，建模时还原了电机的安装支座、传动滚筒、张紧机构的细节结构，两端驱动单元的蓝色端盖、传动组件均做了精细化建模，可清晰展示动力传递路径。设备两侧设置弧形金属护栏，通过扫掠特征完成弯管结构的建模，护栏支架与机架的连接结构也做了完整还原。渲染阶段采用工业级渲染参数，金属机架赋予拉丝不锈钢材质，还原金属哑光质感与细微反光效果；塑料网带赋予蓝色哑光塑料材质，添加细微的颗粒质感模拟真实网带的表面触感；电机部分做了金属与塑料材质的区分，驱动端盖的蓝色漆面、电机壳体的金属灰质感均做了材质分层处理；地面采用浅灰色哑光地面材质，通过三点布光方案突出设备的结构轮廓，阴影柔和自然，可清晰展示设备的整体形态与各部件的装配关系。设计上采用模块化拆分思路，将机架、驱动单元、网带、护栏、支腿拆分为独立模块，可根据实际输送需求调整转弯角度、输送长度，适配不同生产线的布局要求，整体结构紧凑合理，符合食品、包装等行业的物料输送使用需求，建模过程中对装配间隙、运动干涉做了模拟校验，保证各运动部件运行路径无冲突，可直接用于方案展示、结构参考与虚拟调试使用。
