重载交错编织式工业防护围栏结构

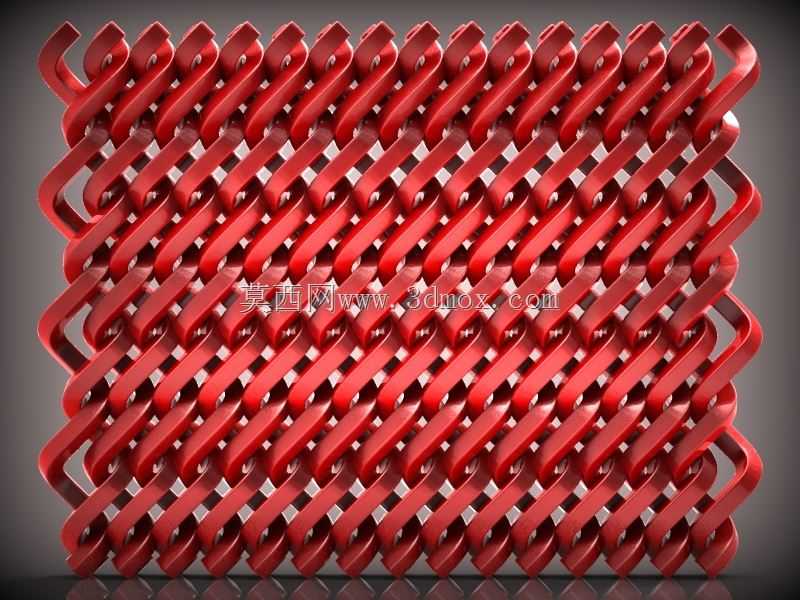

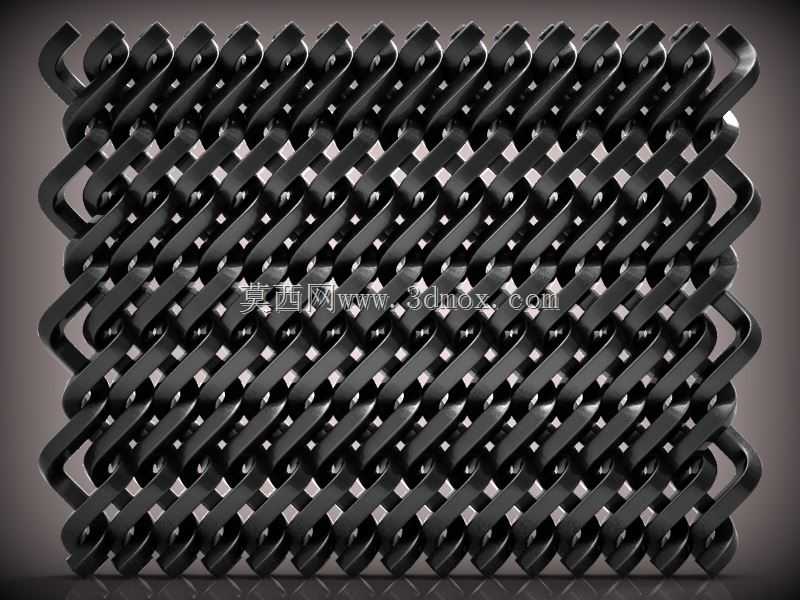

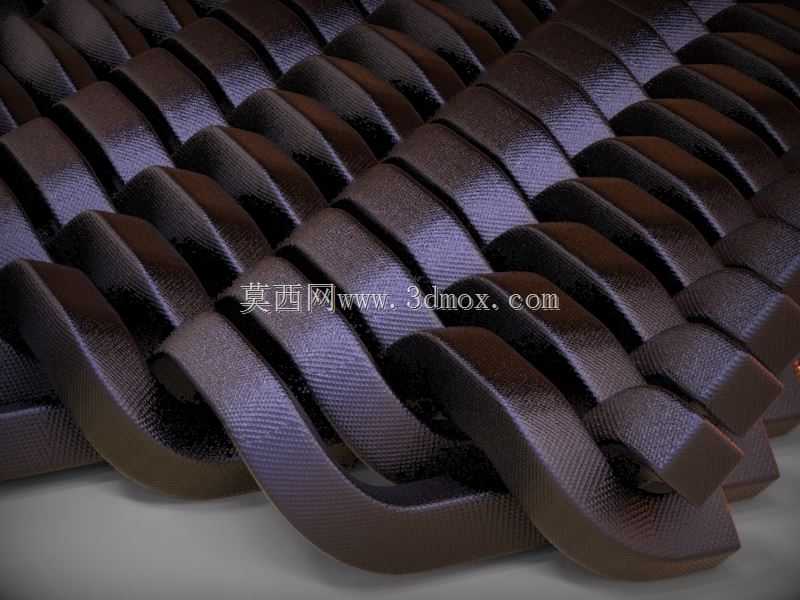

该重型围栏采用扁钢交错编织的成型结构，单根条带在空间内连续弯折、相互压叠，形成连续的菱形受力网格。相比普通圆钢焊接围栏，这种编织结构在受到侧向冲击时，条带之间可通过微小滑移分散载荷，避免局部焊缝直接开裂，整体抗变形能力更强。条带截面为扁平矩形，接触面积更大，既提升了网格的整体刚性，也减少了尖锐棱边带来的划伤风险。

从实际使用场景看，这类围栏多用于厂区设备隔离、重型作业区边界防护、物流通道分隔以及平台周边防护。在叉车、托盘车频繁通行的区域，普通薄壁围栏很容易被碰撞后整体变形，而该结构依靠连续编织的受力路径，可承受更大的偶然侧向载荷；在焊接工位、打磨工位周边，密集的网格也能阻挡较大飞溅物，同时保持通风与视线通透。

设计上重点考虑了安装边界与模块化拼接。单块围栏可按现场洞口尺寸划分成标准单元，边缘预留与立柱连接的安装孔位，立柱间距需结合围栏高度与预期载荷确定。若用于较高的平台临边防护，应加密立柱并校核底部固定方式；若用于地面设备区域隔离，则可通过底座或预埋件固定。条带的弯折半径、搭接深度和网格间距直接影响整体强度，建模时需保证相邻条带在交叉位置具有足够的压叠量，避免受力后出现脱开趋势。

外形尺寸方面，围栏高度通常依据防护对象确定：设备隔离可采用中等高度，临边或危险区域则需提高至防止人员跨越的高度。网格密度需在防护性能与通透性之间平衡，过密会增加自重并遮挡视线，过疏则可能无法有效阻挡物体穿过。扁钢厚度和宽度应根据跨度选择，跨度较大时需提高截面规格或增加中间支撑。

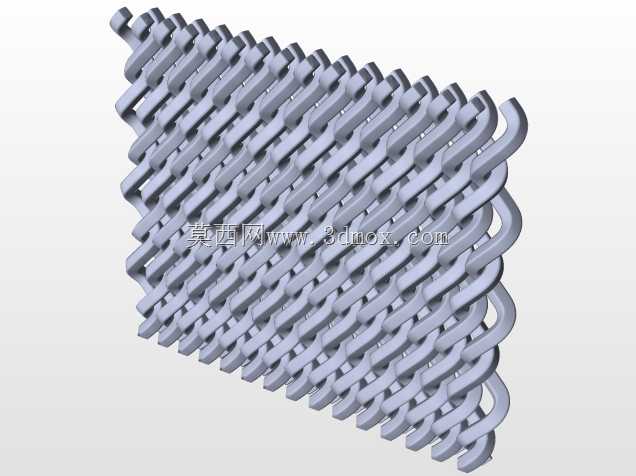

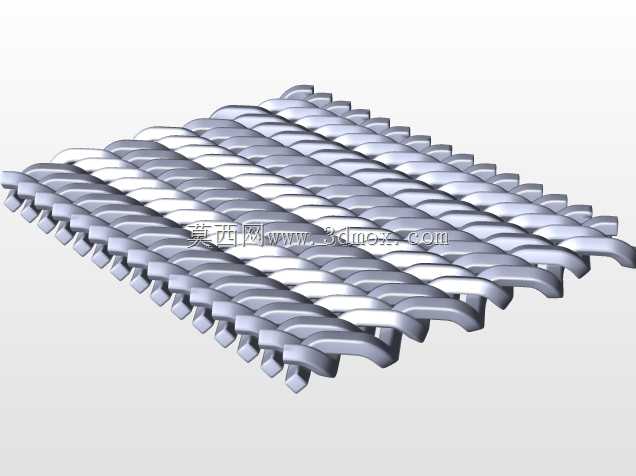

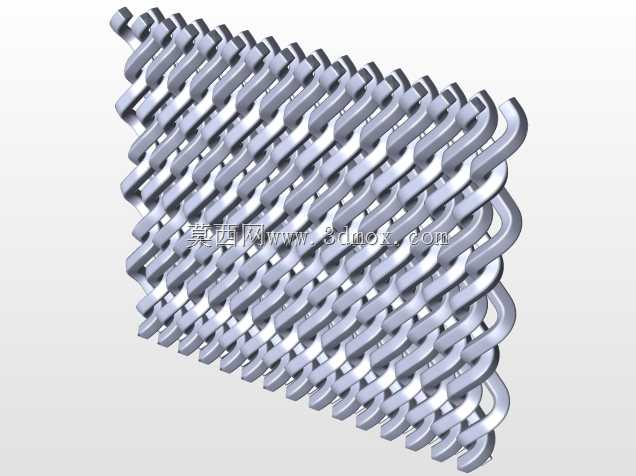

三维建模过程中，条带的空间弯折关系是核心。先确定单根条带的走向与折弯角度，再通过阵列和交错组合形成整体网格，能够保证编织规律一致。边缘收口位置需要重点处理，使条带端部整齐并便于与框架或立柱连接。对于需要现场拼接的项目，还应在模型中明确相邻单元的对接间隙、连接孔位置以及立柱与网片的装配关系，避免安装时出现孔位错位或网片无法落位的问题。该结构兼顾了承载、通风、视野和安装适应性，适合对防护强度要求较高的工业环境。
