拉索式高耸工业排烟塔结构设计

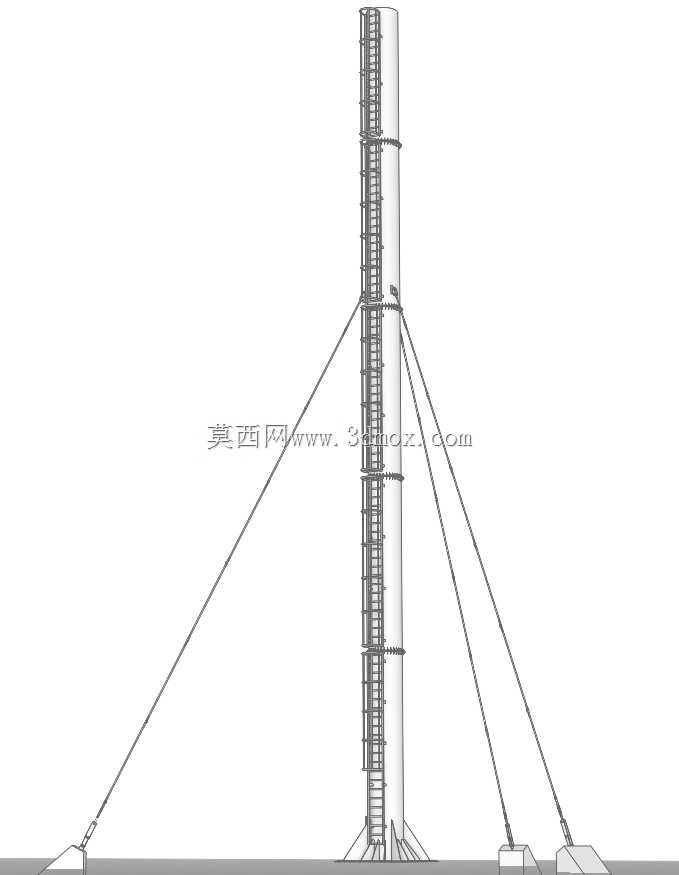

该模型呈现的是一种采用拉索加固的高耸排烟构筑物，常见于厂区集中排烟、锅炉尾气排放及临时工程通风系统。与自立式钢烟囱相比，拉索式方案通过在筒身不同高度设置多道斜拉钢索，将风荷载与地震作用传递至地面锚点，从而在保证整体稳定性的前提下显著减小筒壁厚度，降低材料用量与基础造价。

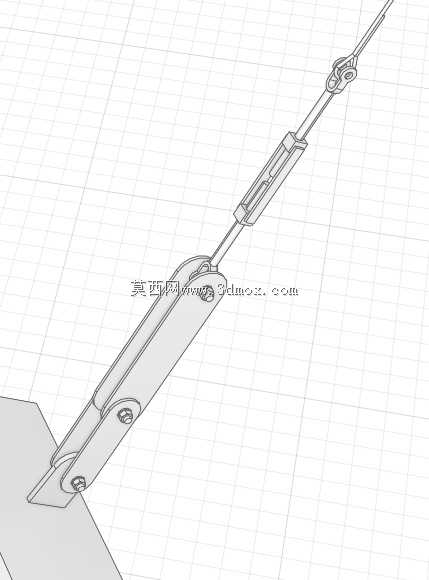

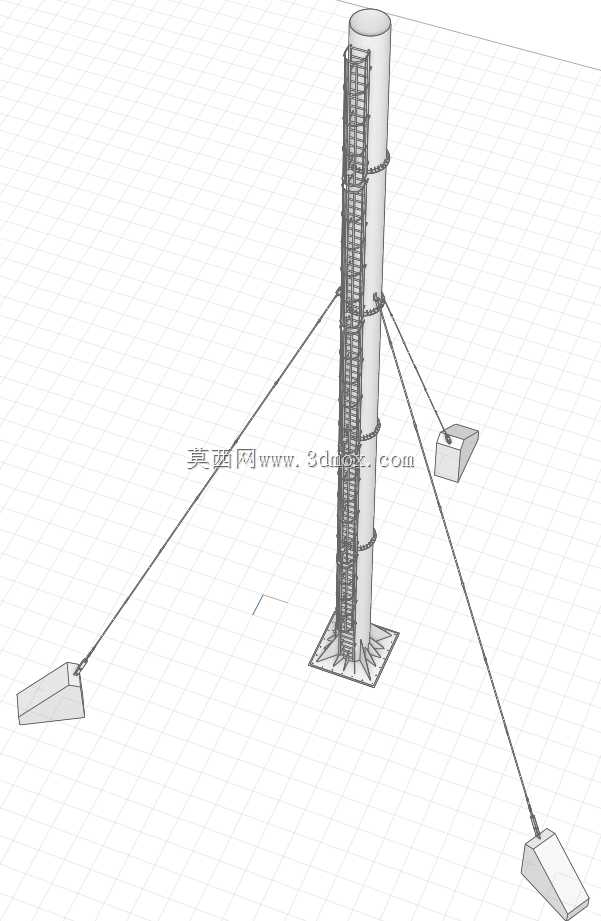

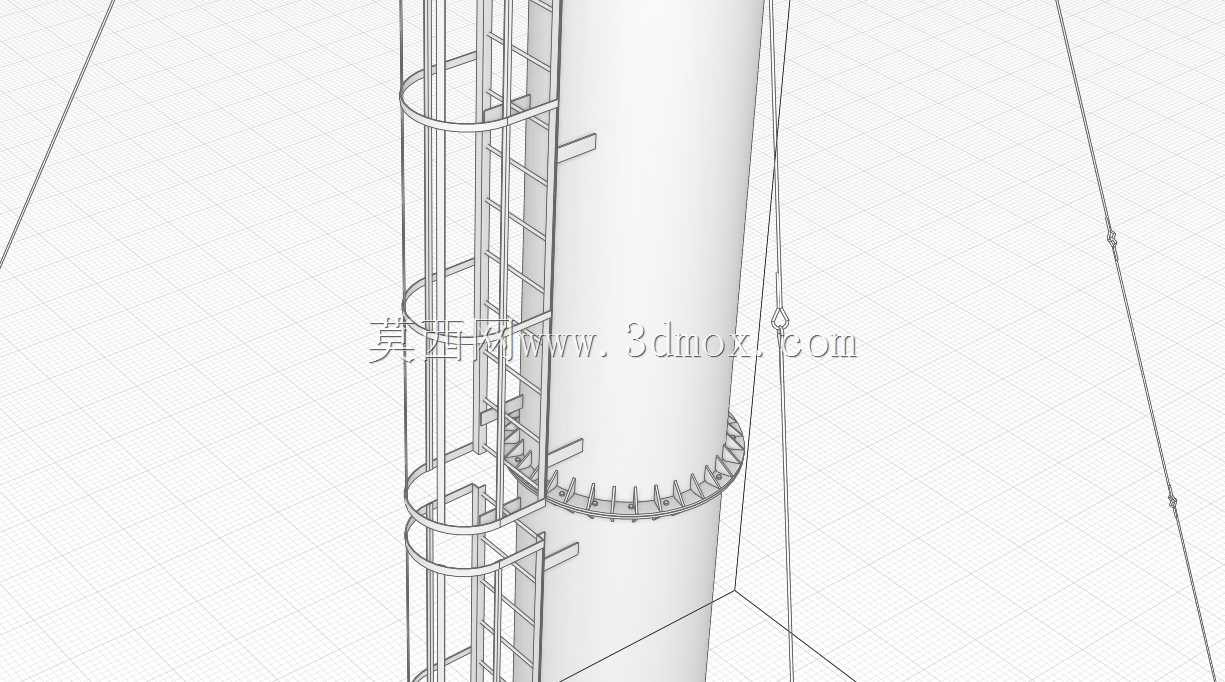

筒身主体为等截面或微变径薄壁圆筒，沿纵向设置直爬梯与检修平台，平台同时作为拉索节点的安装与维护工作面。拉索一般沿圆周三向或四向均匀布置，与地面夹角控制在合理范围内，以兼顾水平刚度与占地边界。建模时需重点处理筒身与抱箍、耳板及拉索端头的连接关系，确保节点传力路径清晰；拉索可采用仅受拉单元模拟，以反映其在不同风向荷载下的松弛与张紧状态。

在实际工程应用中，这类结构多用于高度较大、直径相对较小的钢制排烟筒。烟气经筒内上升排出，筒壁需根据介质温度考虑热膨胀与防腐要求；外部拉索系统则承担主要抗侧力作用。设计思路通常先依据工艺要求确定出口高度与内径，再结合场地风压、抗震设防烈度及地形条件，验算筒身强度、整体稳定、顶点位移和拉索张力。

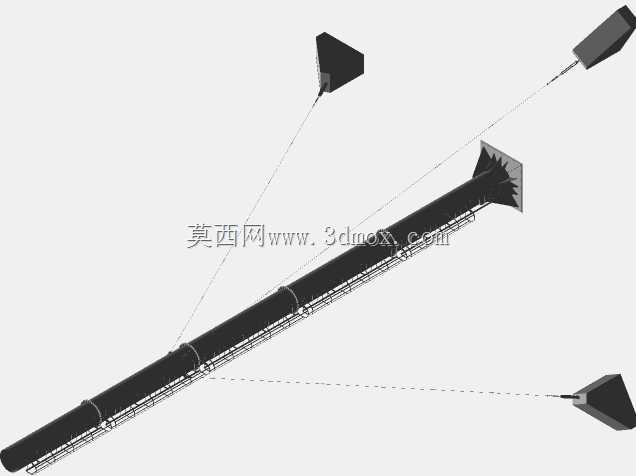

安装边界方面，地面需设置独立锚碇或锚栓基础，锚点位置应避开管线、道路和检修通道；筒底与基础采用法兰或锚栓连接，并预留排水、清灰及膨胀补偿空间。三维建模时应统一坐标系，明确筒身中心线、拉索耳板方位角、平台标高和基础锚点坐标，便于后续生成施工图、进行碰撞检查及与厂区总装模型协同。对于结构设计与设备选型人员而言，该模型可直接用于高耸塔架受力分析、拉索布置方案比选和安装空间校核。
