户外场地可移动桁架式遮阳雨篷结构

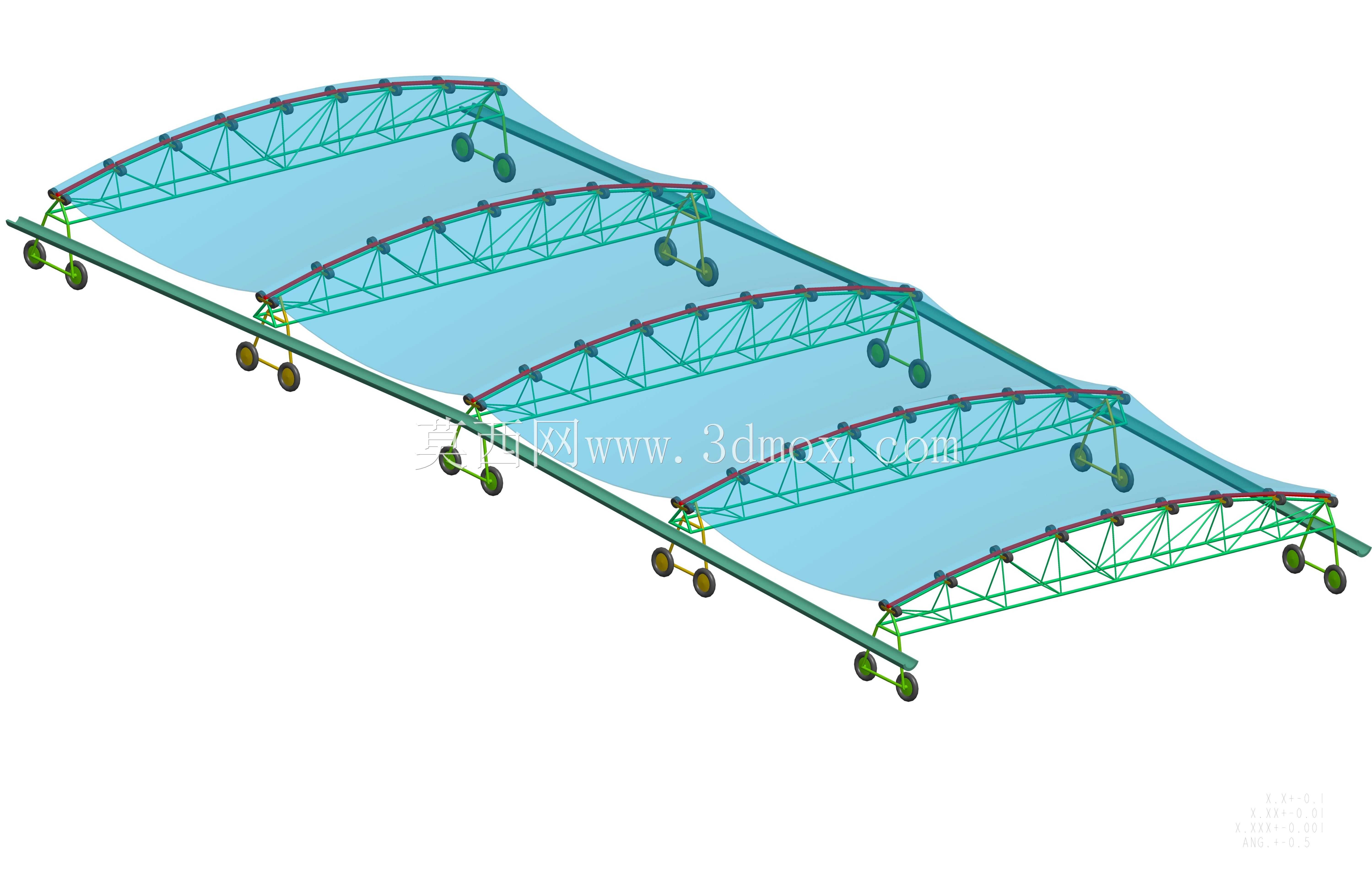

这套可移动桁架式雨篷主要面向临时作业区、户外堆场、小型装卸点位以及需要灵活调整遮蔽范围的露天场景使用。与固定式雨棚相比，它不需要提前浇筑复杂基础，也不依赖大面积预埋件，整体通过底部行走轮支撑在硬化地面或轨道上，可沿纵向推移，在需要敞开作业面时将篷体收拢到一侧，在需要遮雨遮阳时展开覆盖作业区域，适配场地使用需求频繁变化的工况。

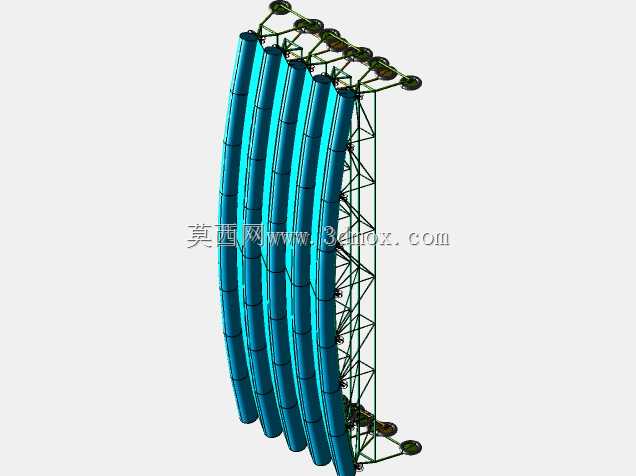

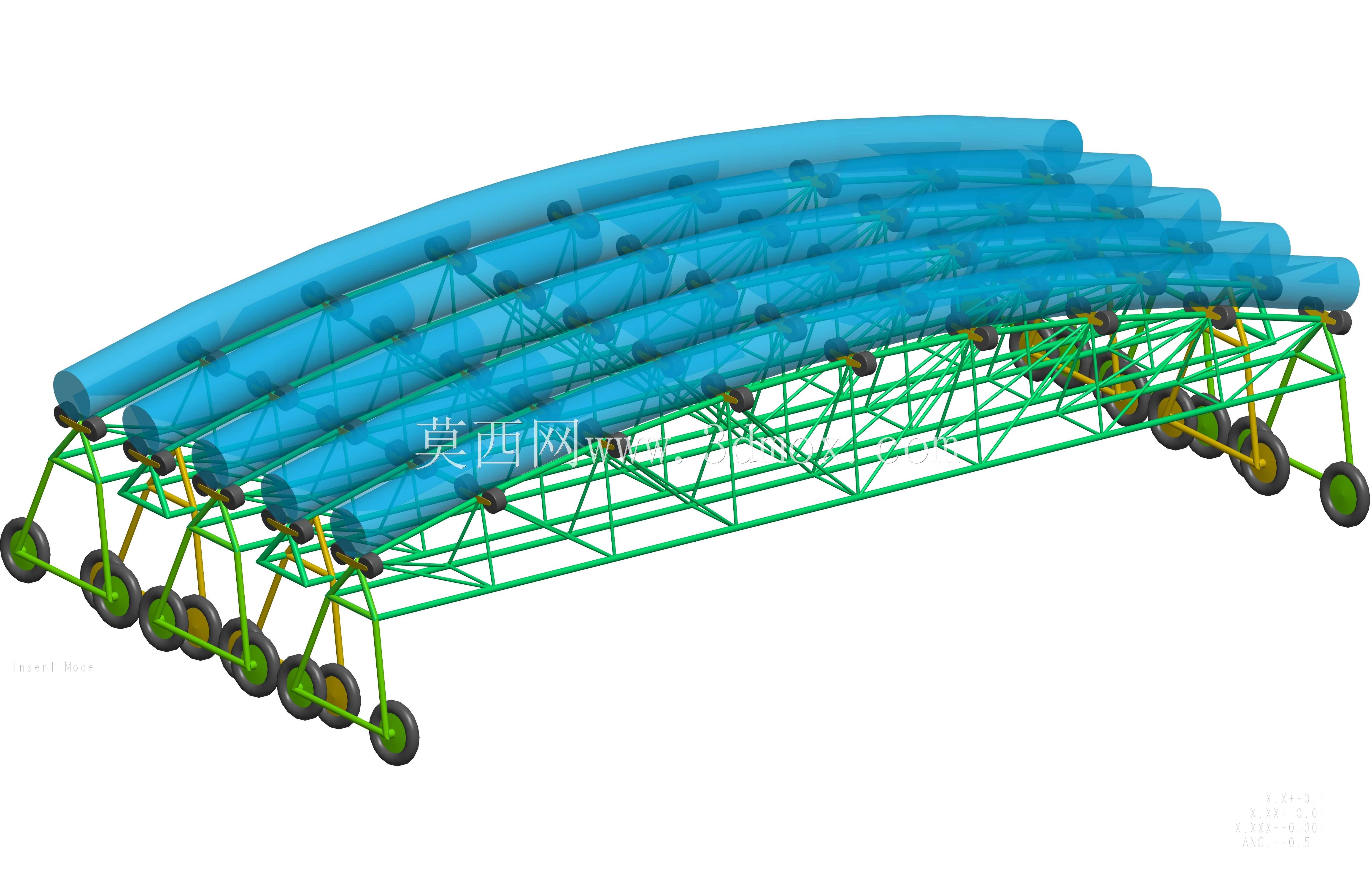

篷体承重部分采用空间桁架形式，上弦、下弦与腹杆按受力路径布置，在控制自重的同时保证整体刚度，避免覆盖大跨度区域时出现明显下挠。单片桁架沿跨度方向起拱，既改善杆件受力状态，也让篷面形成自然排水坡度，降雨时水流可顺着坡面流向两侧，减少篷布中部积水的风险。相邻桁架之间通过纵向系杆连接，形成连续的整体框架，保证推移过程中各片桁架同步受力，不会出现侧向偏移或局部扭转。

篷布铺设在桁架上弦区域，边缘通过压条与骨架固定，张紧后可保持表面平整，降低风载作用下的拍打和振动。底部支撑位置设置行走轮，轮组与桁架支腿相连，承担竖向荷载并提供移动导向；若场地条件允许，可配套铺设轻型轨道，约束行走轨迹，提升推移时的稳定性；若仅在平整硬化地面使用，也可采用万向轮组实现短距离换位。

从安装边界看，设计时需要先确认单跨覆盖宽度、总展开长度以及最低点净空高度。净空尺寸要结合场内人员通行、小型机具操作和物料堆高确定，避免篷架下缘影响作业。推移方向两端应预留足够的收拢空间，地面承载力需满足轮压要求，松软场地应铺垫钢板或硬化处理，防止长期使用后出现沉降。结构选型阶段还要关注当地风荷载，沿海或开阔区域应适当加密纵向支撑，并在停放位置设置锁定装置，大风工况下将篷体固定，防止滑移或倾覆。

建模过程中，杆件规格、节点连接和轮组位置均按实际装配关系搭建，可直接用于检查桁架干涉、评估篷布张紧范围以及核对推移行程。对于需要分段制作的项目，还可依据模型拆分运输单元，现场按节点拼装，减少高空焊接和调整工作量。
