65立方非自移式压裂储水罐结构设计

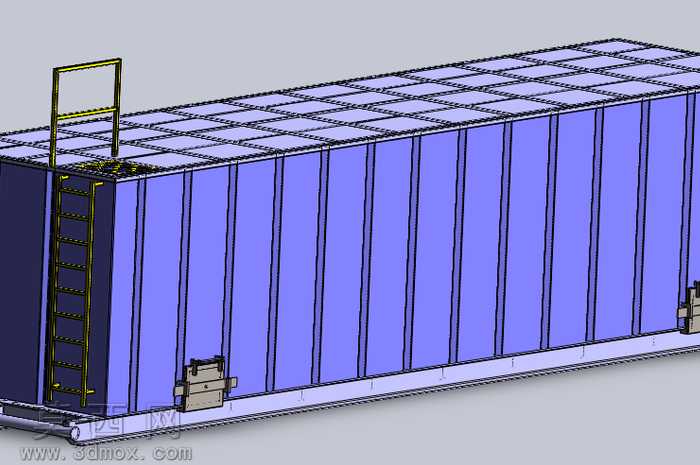

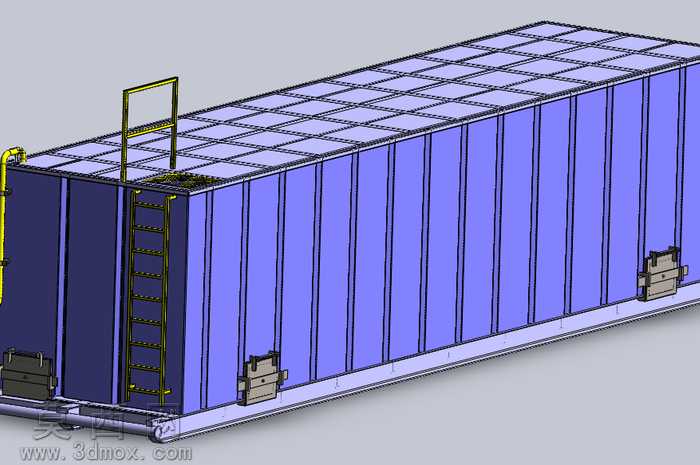

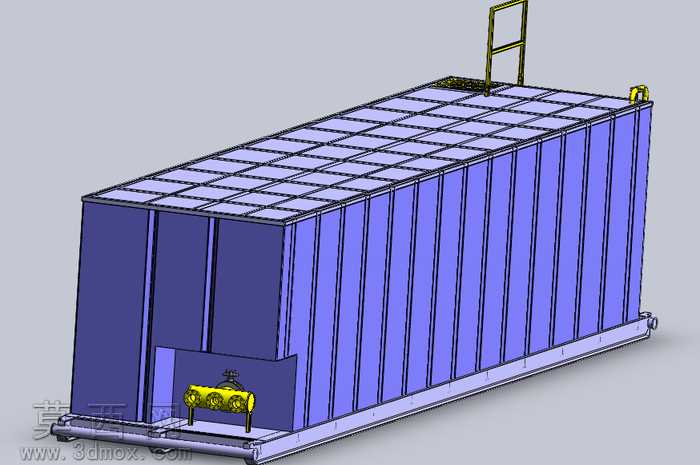

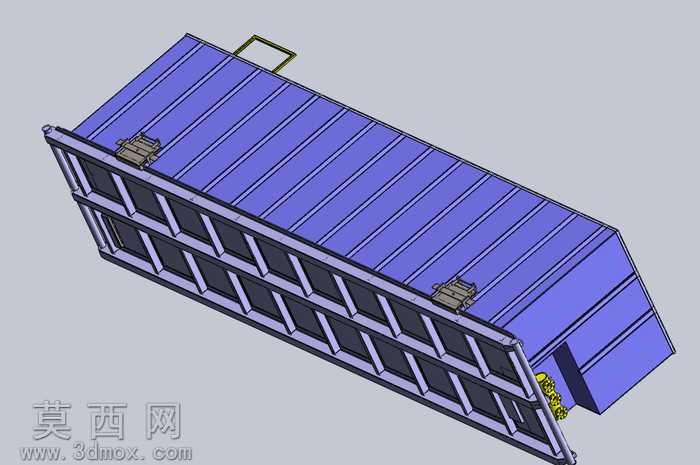

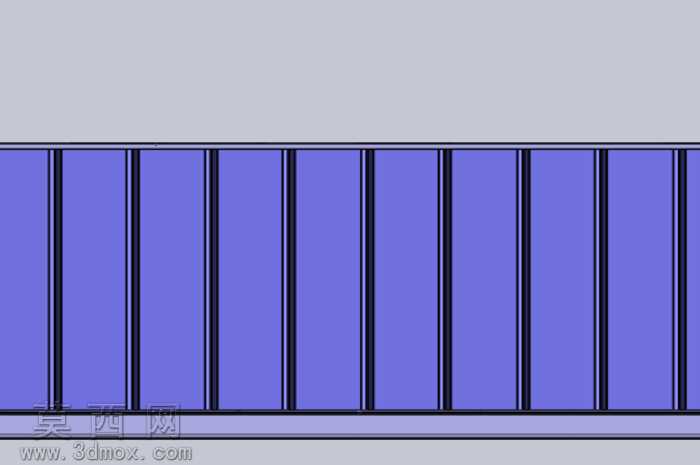

本模型为65立方非自移式压裂作业储水容器，整体采用集装箱式模块化结构设计，在三维建模过程中严格遵循压裂现场作业的储液容量要求与运输吊装规范，首先以长方体主舱体为基础框架进行基准建模，主舱体顶部采用波纹板拼接结构，通过等距阵列的加强筋排布提升顶板的承压能力，避免储液满载时顶板出现形变。舱体侧壁采用双层框架式加强结构，横向与纵向的加强肋按照受力载荷分布规律排布，在降低整体自重的同时保证舱体侧壁能够承受满载液体的侧压力，防止长期使用出现鼓胀变形。模型顶部设置有标准化吊装吊耳结构，吊耳位置经过重心校核，保证吊装过程中罐体保持平稳，避免倾斜漏液；侧壁设置有快接式管路接口，接口处做了密封结构的细节建模，还原现场管路对接的安装结构；罐体端部设置有阀组安装区域，对排液阀、放空阀的安装位做了精准的位置预留，同时还原了阀组与罐体连接的加强结构。材质渲染方面，罐体主体采用工业常用的深海蓝金属漆材质，还原钢制防腐涂装的视觉效果，加强筋与框架结构采用深灰色金属材质，吊耳、阀组等金属配件做了镀锌金属的质感处理，接口密封件采用橡胶材质表现，整体渲染效果贴近工业设备的真实外观。设计过程中充分考虑压裂作业的现场使用需求，罐体整体尺寸符合公路运输的外廓尺寸要求，无需额外拆解即可完成转场运输，同时结构上预留了与拖运设备连接的适配位，可配合拖车头完成井场间的移位，满足压裂作业频繁转场的使用特点。模型完整还原了罐体的内部支撑结构与外部附属配件，所有结构件的连接关系都做了准确呈现，可用于压裂现场设备布局规划、储液能力校核以及配套管路的对接设计参考，整体建模精度满足工业设计展示与方案评审的使用要求。
