常见句柄式货物集装箱扭锁结构设计

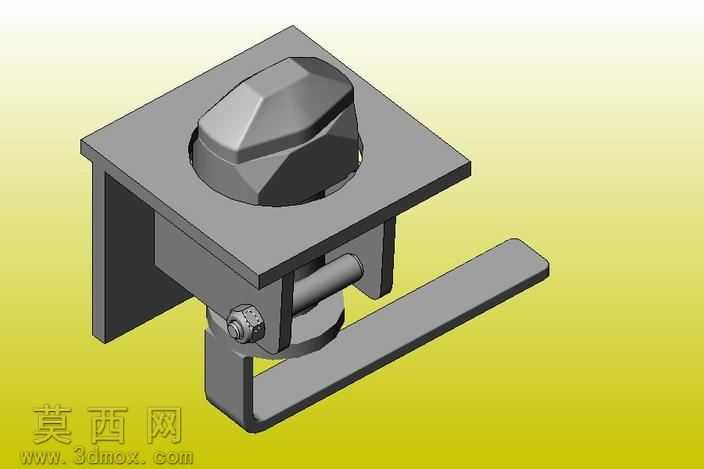

本模型为常见句柄类型的货物集装箱扭锁，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循集装箱锁具的实际装配尺寸比例，对各部件的配合公差进行了合理预留，确保模型可直接用于结构验证与装配模拟。模型主体分为安装基座、旋转锁芯、操作句柄、锁止卡扣四个核心部分，安装基座采用带折边的板式结构，预留了标准安装孔位，可适配集装箱角件的常规安装尺寸，建模时对基座的折弯圆角、安装孔倒角都做了精细化处理，还原了五金冲压件的真实工艺特征。旋转锁芯为多面切削的异形结构，建模时通过多段草图拉伸、切除组合成型，表面的棱边过渡做了0.5mm的圆角处理，模拟实际锻压件的工艺细节，锁芯与基座的配合轴段采用间隙配合设计，预留了转动所需的活动空间，轴端设置了卡簧安装位，配套的卡簧、紧固螺栓都做了等比例建模，还原了紧固件的标准结构特征。操作句柄为长条形弯折结构，与锁芯转轴刚性连接，建模时对句柄的握持段做了圆弧过渡处理，避免尖锐棱角，句柄与锁芯的连接部位做了加强筋结构设计，提升操作时的结构强度，锁止卡扣设置在基座侧方，可在锁芯旋转至锁闭位置时卡入句柄的定位槽，防止运输过程中锁具意外松脱。材质渲染方面，整体模型采用哑光碳钢材质，表面赋予轻微的磨砂金属质感，对转轴、螺栓等活动部件赋予略深的金属色泽，区分不同功能部件，基座底部的安装面做了轻微的纹理处理，模拟实际五金件的表面氧化效果。设计思路上，该扭锁优先考虑操作便捷性与锁止可靠性，句柄的操作力臂经过合理计算，单人即可完成锁闭与开启操作，锁芯的旋转角度设置为90度，对应解锁与锁止两个工位，定位清晰，避免误操作，整体结构无冗余部件，零件数量少，便于后期的生产加工与维护更换，可广泛应用于标准集装箱的货物固定、箱体连接场景，模型的各部件均为独立可编辑实体，可根据实际使用需求调整尺寸参数，适配不同规格的集装箱改装需求。
