多类型传动滑轮组三维结构设计作品

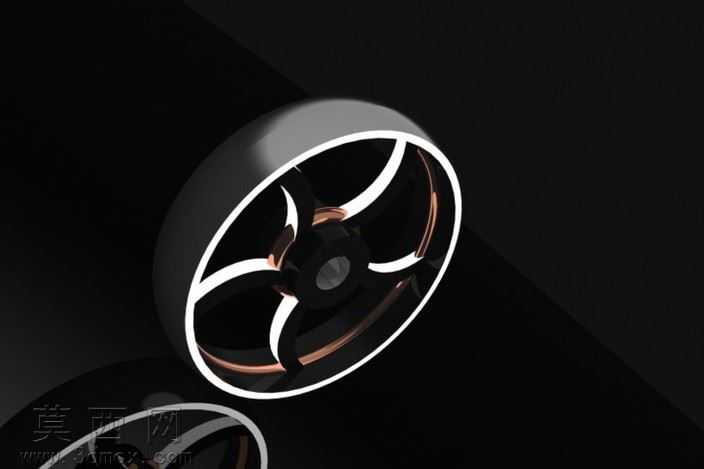

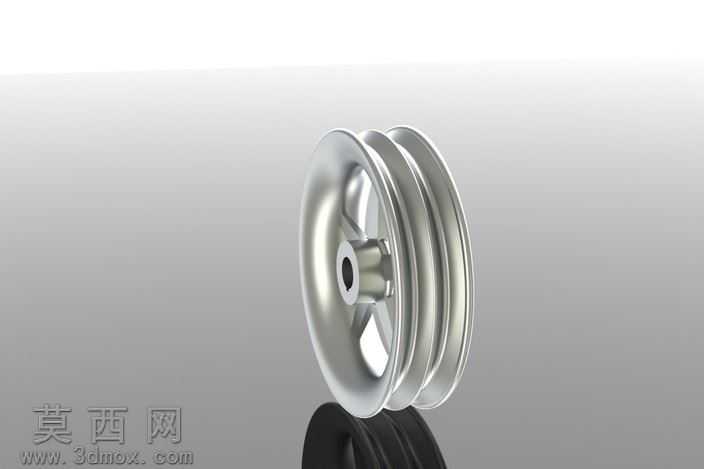

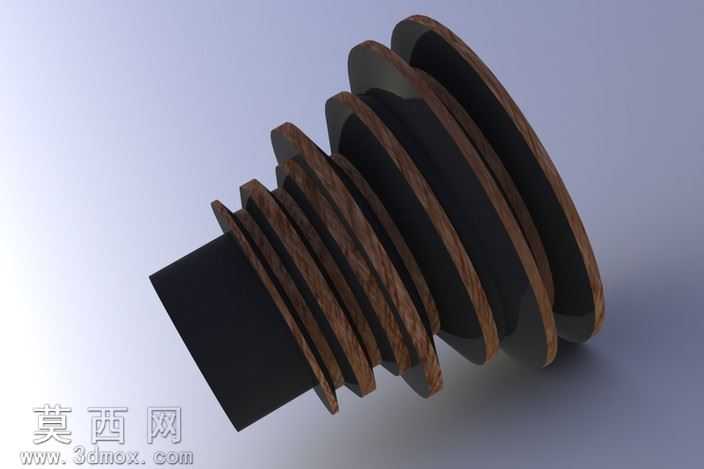

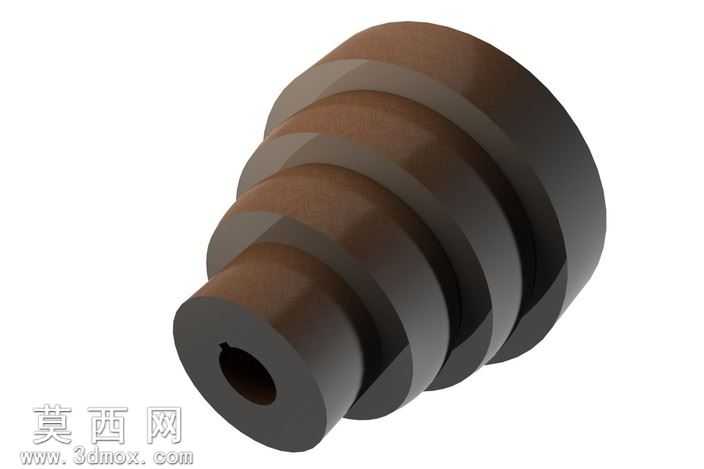

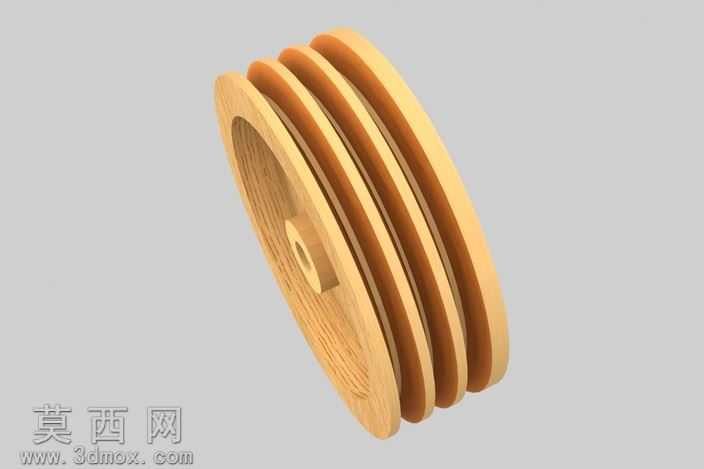

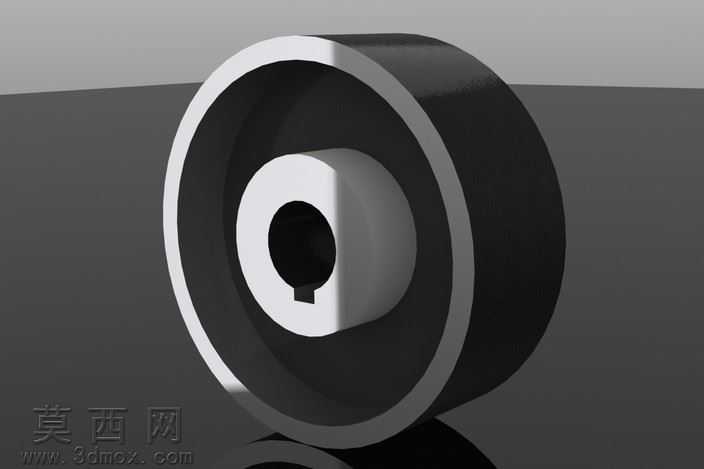

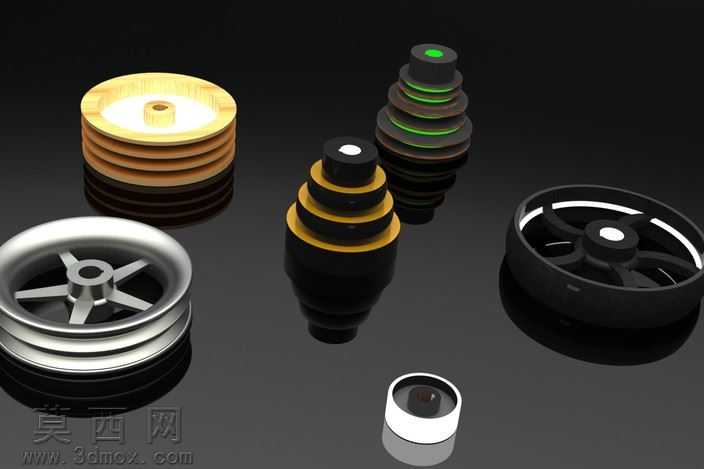

本套滑轮组三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械传动设计规范，针对不同应用场景的滑轮结构进行了精细化还原，覆盖武式滑轮、绳滑轮、一步锥滑轮、一步锥V带滑轮、V带滑轮、Web滑轮共六类常用传动滑轮结构。建模阶段首先以各类型滑轮的传动工况为核心依据，确定轮槽截面参数、轮体直径、轮毂孔径、轮缘厚度等关键尺寸，针对V带类滑轮精准还原轮槽的夹角、槽深、槽面粗糙度对应的结构特征，保证模型可直接对接后续工程出图与生产加工环节；针对绳轮类滑轮则重点优化轮槽的圆弧过渡结构，还原绳索传动时的接触面形态，避免结构应力集中的设计缺陷。渲染环节采用Keyshot完成材质与场景搭建，根据不同滑轮的应用场景匹配对应材质：重载传动类滑轮赋予金属磨砂材质，还原铸铁或铸钢轮体的哑光金属质感，表面添加细微的加工纹理提升真实感；轻载高速类滑轮赋予工程塑料材质，添加黑色哑光塑料的细微颗粒质感，部分带标识的轮体顶部添加高亮色的荧光绿、白色装饰圈，还原成品滑轮的标识设计；金属辐条式滑轮则赋予镀铬亮面金属材质，还原轮辐的高光反射效果与轮槽的金属光泽。场景搭建采用深色反光地面，通过柔和的顶光与侧光组合，突出不同滑轮的结构层次与材质差异，清晰展现各滑轮的轮槽数量、轮毂结构、轮体外形特征。结构设计上，每款滑轮均保留了完整的装配特征，轮毂部分预留标准轴孔与键槽结构，轮体与轮毂的连接部分做了合理的加强筋或过渡圆角设计，既符合实际生产的工艺要求，也保证了三维模型的可编辑性，可根据实际传动需求修改轮径、槽数、孔径等参数，快速适配不同的传动设计场景。整套模型的设计思路围绕通用机械传动的实际需求展开，覆盖了皮带传动、绳索传动等多种传动场景下的滑轮类型，结构严谨细节完整，既可以作为机械设计教学的演示案例，也可直接用于非标自动化设备、通用机械的传动结构设计参考，大幅节省同类型零件的建模周期，提升设计效率。
