夹装式偏心轮传动组件结构设计

　　在各类需要将旋转运动转换为往复直线运动、或者实现周期性夹紧动作的机械设备中，偏心轮是应用极为广泛的基础传动构件，本次呈现的偏心轮组件采用分体夹装式结构设计，区别于传统一体式偏心轮的装配逻辑，能够在不拆解传动轴的前提下完成偏心轮的安装与相位调整，大幅降低设备运维阶段的拆装工作量。从实际应用场景来看，这类偏心轮组件常出现在小型冲压设备的送料机构、包装机械的间歇进给单元、纺织机械的打纬驱动结构，以及工装夹具的快速夹紧回路中，依靠偏心距带来的行程变化，实现周期性的动作输出，相比凸轮结构，偏心轮的加工难度更低，运行过程中的接触应力分布更均匀，在中低速、中小载荷的传动场景下具备更高的可靠性。

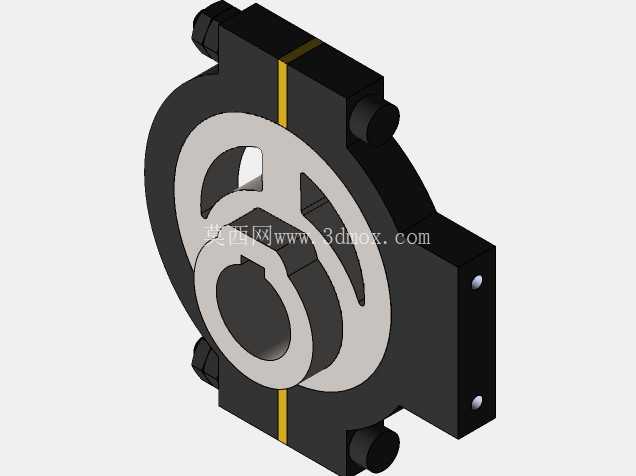

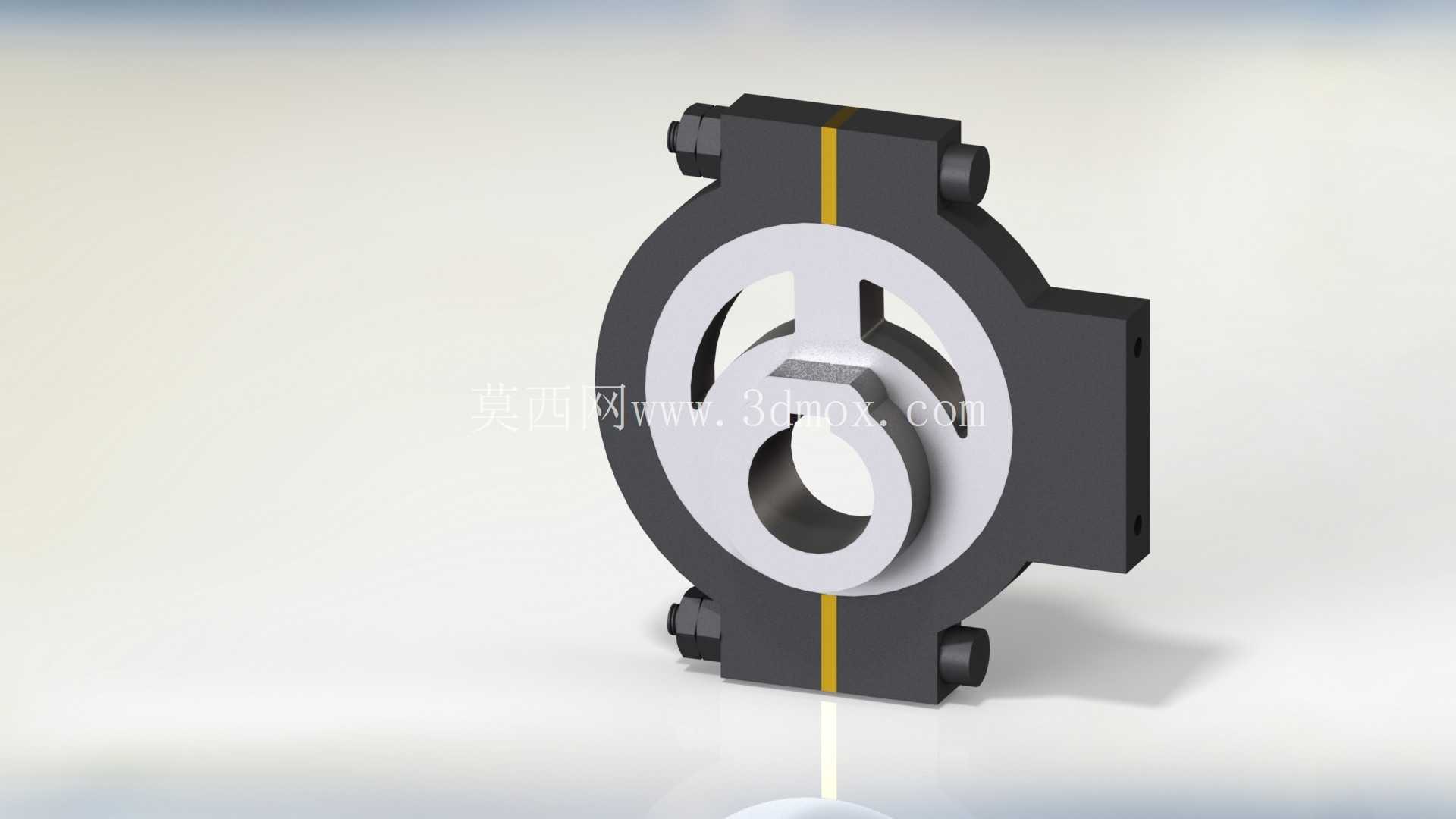

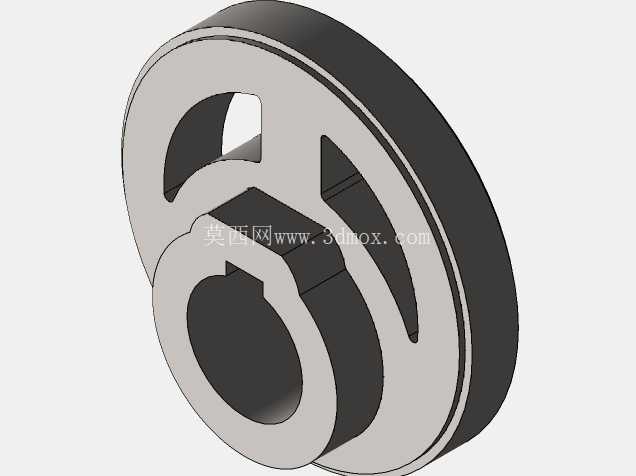

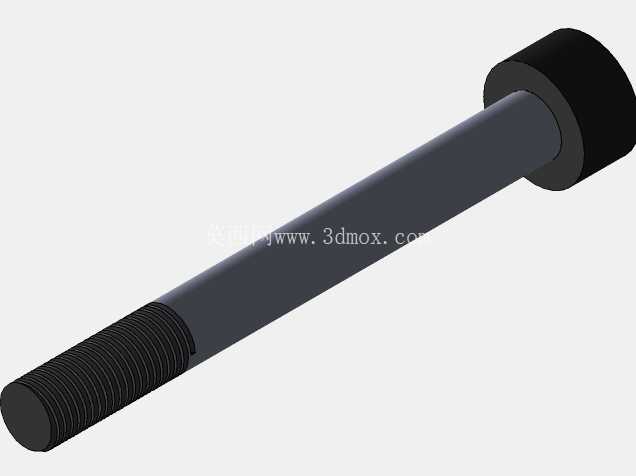

　　从功能特性上看，该组件的核心功能是通过自身中心与旋转轴中心的固定偏移量，在轴匀速旋转时带动外周从动件产生规律的往复位移，偏移量的大小直接决定从动件的工作行程。本次设计的偏心轮采用分体式抱合结构，主体分为对称的两个半环夹座，通过上下两组螺栓紧固件实现对旋转轴的抱紧固定，夹座与轴的配合面做了防滑纹理处理，避免大扭矩传递过程中出现相对滑移，保证偏心相位的稳定性。偏心工作环与夹座之间采用定位止口配合，确保工作环的圆心与夹座的安装基准保持固定的偏心距，工作环的外周做了高光洁度处理，降低与从动件接触时的摩擦损耗，同时工作环上开设的弧形减重槽，在不影响结构强度的前提下减少了组件整体的转动惯量，降低轴系启动和制动阶段的冲击载荷。

　　设计思路层面，首先围绕目标工况的行程需求确定偏心距参数，偏心距过大会导致从动件行程超出设计范围，引发机构碰撞，偏心距过小则无法满足动作行程要求，同时需要结合从动件的接触形式确定工作环的外径尺寸，保证接触过程中压力角处于合理区间，避免出现传动自锁问题。分体夹装的结构设计，核心是解决传统键连接偏心轮拆装困难的问题，传统一体式偏心轮需要从轴端逐一套入安装，当轴系上已经装配其他构件时，拆装偏心轮需要拆解大量关联部件，而分体式结构可以直接在轴的任意位置完成装配，通过螺栓预紧力提供足够的摩擦扭矩，同时在夹座的侧面预留了相位调整刻度，安装时可以根据需求快速调整偏心的初始相位，匹配不同设备的动作时序要求。夹座外侧延伸的定位凸台，用于安装行程触发挡片，可配合接近开关实现轴旋转角度的信号反馈，完成设备的动作闭环控制。

　　外形尺寸与安装边界方面，该偏心轮组件的整体径向尺寸需要根据配套轴径确定，夹座的内孔直径与适配的旋转轴径保持一致，安装时需要保证轴的表面粗糙度达到Ra1.6以上，避免夹装时出现应力集中导致夹座开裂。组件的轴向宽度需要结合传递扭矩的大小核算，扭矩越大则轴向宽度越宽，以提供足够的抱紧接触面积，上下紧固螺栓需要按照对称顺序逐步拧紧，预紧力达到螺栓材料屈服强度的70%左右，既保证足够的夹紧力，又避免螺栓过载断裂。安装过程中需要注意偏心工作环的端面跳动公差控制在0.02mm以内，径向跳动公差控制在0.03mm以内，否则会导致从动件运行过程中出现冲击振动，产生额外的噪音和构件磨损。组件安装完成后需要进行空载试运转，检查旋转过程中是否存在卡滞、异响问题，确认偏心行程符合设计要求后再连接从动负载。

　　从实际使用的维护角度来看，这类偏心轮组件的工作环属于易损件，长期与从动件摩擦会出现磨损，导致行程精度下降，设计时将工作环与夹座设计为可拆分结构，磨损后仅需更换工作环即可，无需更换整个组件，降低备件成本。夹座与轴的配合面需要定期检查是否存在锈蚀、滑移痕迹，若出现滑移需要重新拆解清洁配合面，按照规定扭矩重新紧固螺栓。润滑方面，工作环与从动件的接触位置需要定期涂抹润滑脂，降低摩擦系数，延长构件使用寿命，在粉尘较多的工况下使用时，还需要在组件外侧加装防尘罩，避免粉尘进入摩擦面加剧磨损。
