螺旋输送机用中东联合集线支撑部件

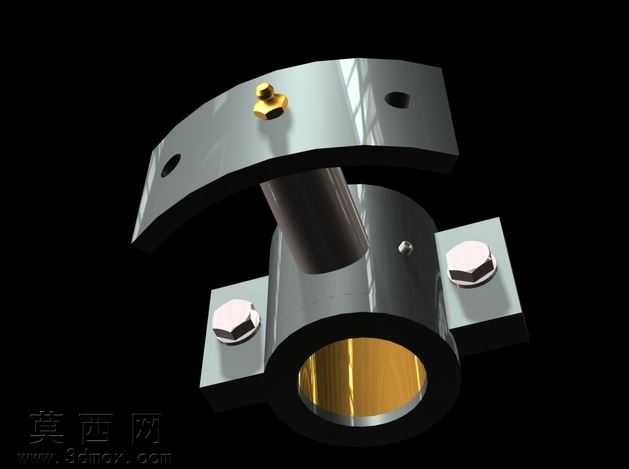

本模型为螺旋输送机配套的中东联合集线支撑部件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对部件的每一处结构细节都进行了精准还原。模型整体采用上下对合的抱合式主体结构，主体套筒部分做了同轴度约束设计，内部预留了适配长输送螺丝的穿装通道，内壁设置了黄铜材质的耐磨衬层，在渲染表现中，金属材质的质感区分做了精细化处理：外部钢制结构采用哑光磨砂金属材质，还原了碳钢部件经机加工后的细腻金属纹理，表面添加了轻微的环境反射效果，模拟车间实际使用中的金属光泽表现；内部衬层采用亮面黄铜材质，通过调整材质的高光参数与反射强度，突出铜质衬套的耐磨属性与光滑内壁特征；紧固件部分分别还原了外六角螺栓与顶部小规格铜质螺栓的结构细节，螺栓头部的倒角、螺纹段的牙型特征都做了精细化建模，避免了简化模型的粗糙感。结构设计上，主体两侧延伸出带安装孔的方形固定耳板，耳板与主体套筒做了一体化的加强过渡处理，避免应力集中问题，顶部的弧形压盖通过紧固件与主体套筒连接，可实现对内部穿装部件的抱紧固定，同时预留了定位销孔来保证装配精度，该部件专门针对无中间轴的长距离输送带输送螺丝支撑场景设计，能够在无中间轴组件的输送结构中，为大长度输送螺丝提供稳定的径向支撑与集线定位作用，建模过程中对各零件的装配关系做了完整的约束定义，可直接用于装配干涉检查、工程图导出与后续的结构仿真分析，渲染阶段采用黑色背景配合定向打光，突出部件的结构层次与材质差异，清晰展现各部分的连接关系与结构特征，完整还原了该支撑集线部件的实际形态与功能结构。
