锥齿轮传动轴三维结构设计作品

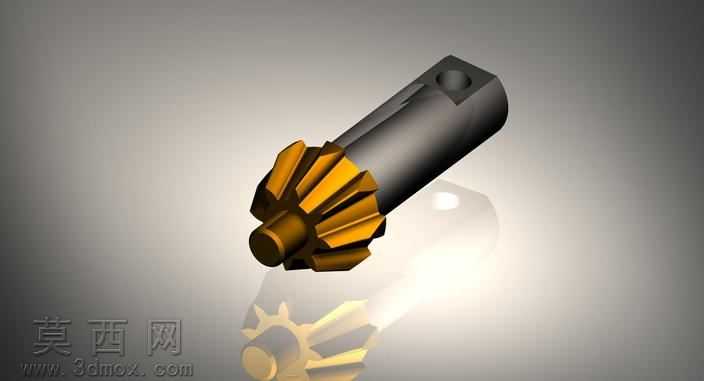

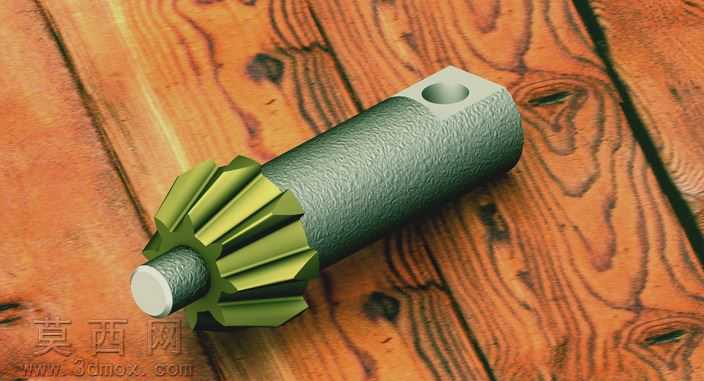

本作品为锥齿轮结构的齿轮轴三维建模设计，建模过程中首先梳理齿轮轴的核心功能逻辑，作为同时承载齿轮啮合传动与轴类扭矩传递的一体化零件，建模阶段优先确定整体轴向尺寸基准，以轴段的同轴度为核心约束搭建基础特征。首先通过旋转特征构建轴身的基础回转体，根据装配需求依次划分不同直径的轴段，预留出端部安装孔的特征位置，对轴身表面做滚花纹理的细节建模，还原实际零件的防滑握持或装配定位的表面结构。针对端部的锥齿轮部分，严格按照锥齿轮的啮合参数进行齿形构建，先绘制单个齿的齿廓曲线，通过阵列特征完成整周轮齿的排布，保证每个轮齿的齿向、齿厚参数一致，齿根与轴身的衔接位置做平滑过渡处理，避免应力集中的结构缺陷。渲染阶段采用金属材质表现零件主体，轴身部分赋予磨砂金属质感，模拟实际零件经过表面处理后的粗糙金属肌理，轮齿部分调整材质反光度，突出齿面的加工精度，端部的平面轴端做亮面金属处理，区分不同加工面的质感差异。场景搭建选用木纹背景作为衬托，调整光源角度让轮齿的轮廓产生自然的明暗阴影，清晰展现齿形的立体感与轴身的结构层次，同时在轴身的安装孔位置做细节强化，突出孔位的加工特征。设计过程中充分考虑零件的实际装配需求，各轴段的直径差、退刀结构、孔位的深度都按照通用机械传动的装配规范设置，一体化的齿轮轴结构减少了装配环节的零件数量，提升传动系统的整体刚性，锥齿轮的齿形参数适配相交轴的传动场景，可用于小空间内的动力转向传递，建模全程保持特征的参数化可编辑性，方便后续根据不同的传动比、扭矩需求调整齿形参数与轴段尺寸，模型的细节还原度高，可用于传动结构的装配验证、运动仿真演示以及机械设计教学场景使用。
