可调式关节支撑脚座结构设计方案

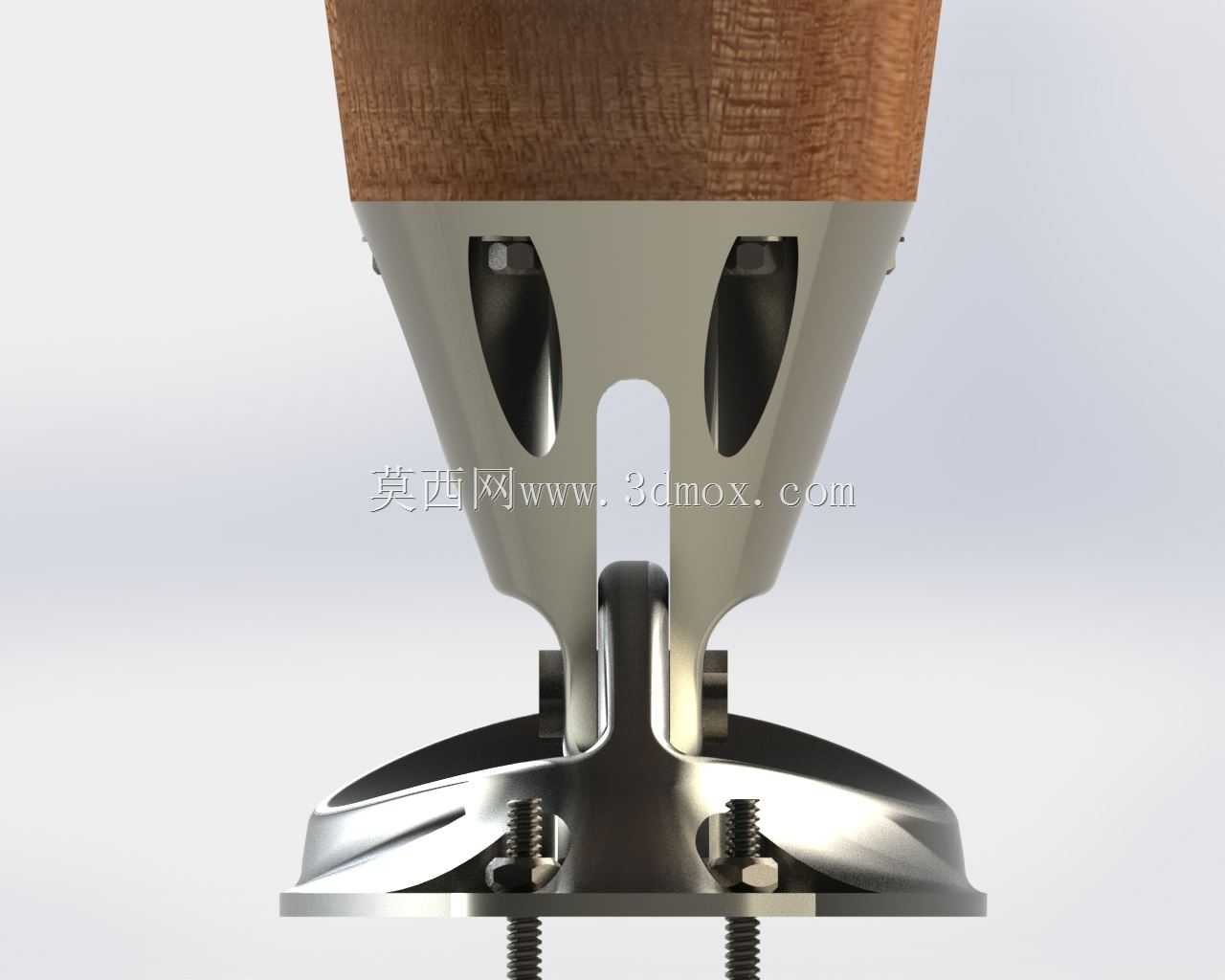

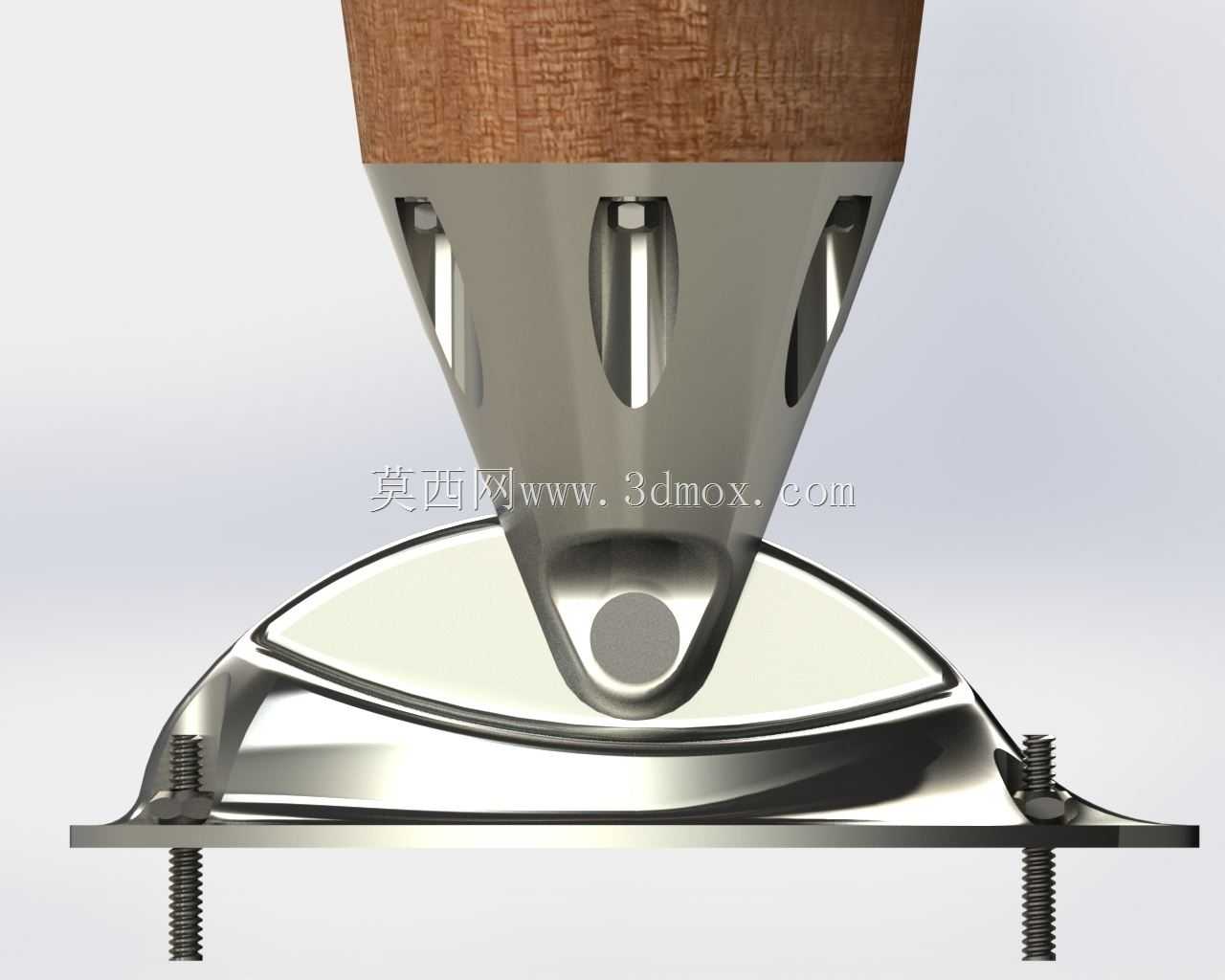

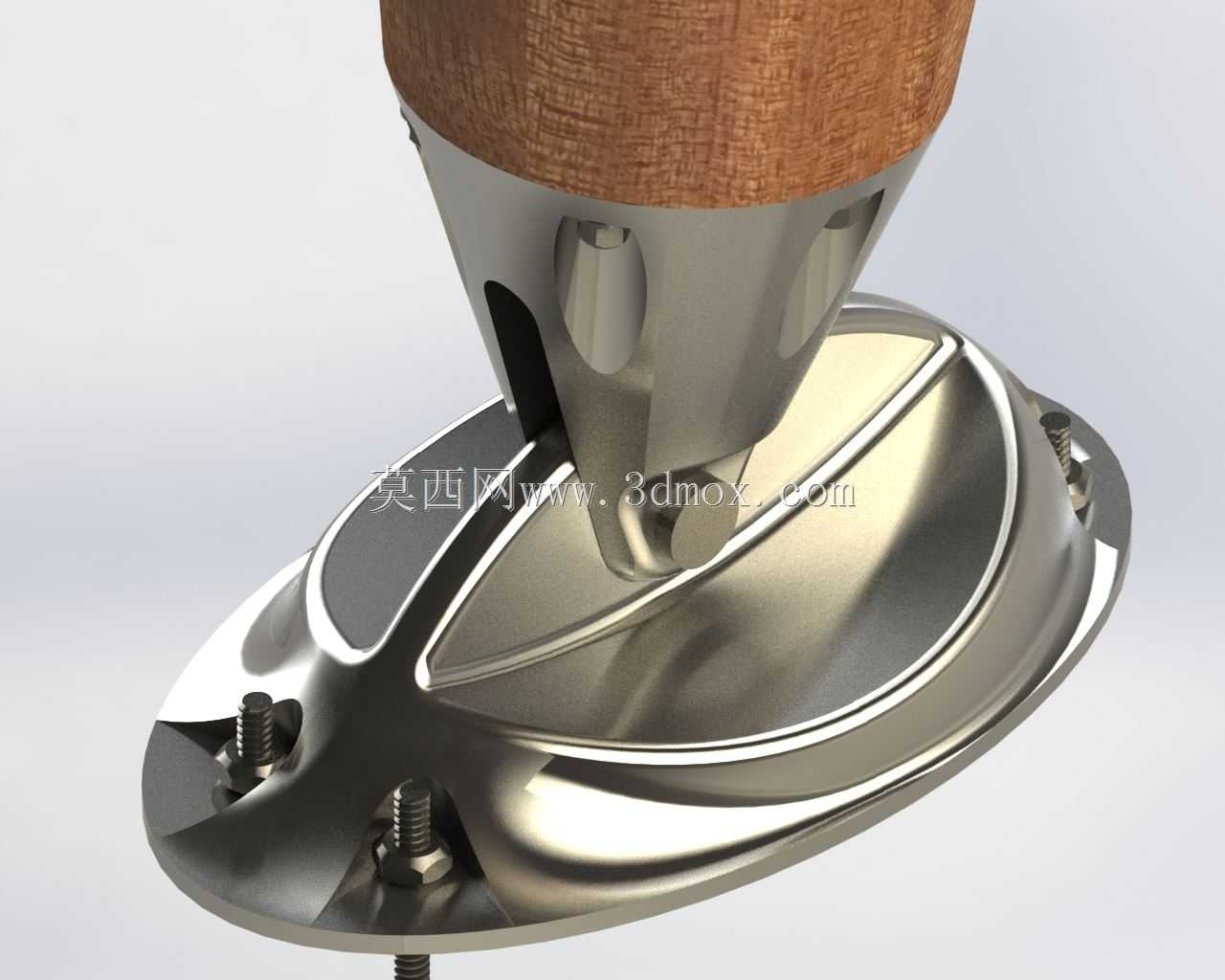

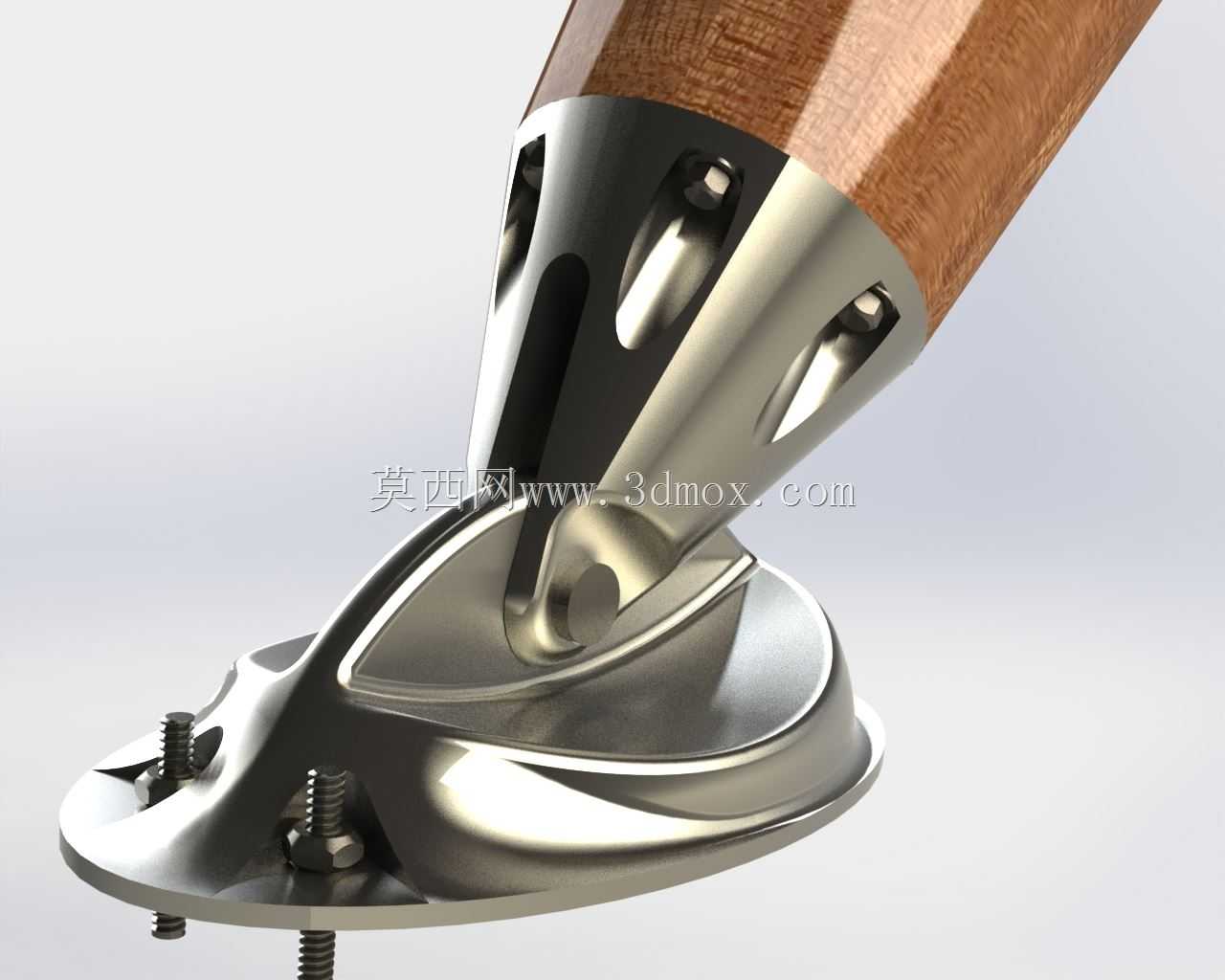

该支撑结构的核心设计目标，是在不平整安装基面与上部承载构件之间建立可自适应偏转的刚性连接，同时保留足够的锁紧可靠性，避免传统固定脚座在受偏载时出现的应力集中、螺栓松动甚至基面崩裂问题。从实际工况出发，这类构件常被用于轻型工作台、检测工装、小型设备支腿以及需要微调倾角的支撑工位，安装基面可能是加工后的铸铁平台、混凝土地面或是木质垫板，因此底座与关节的配合面必须兼顾贴合度与转动余量。底座采用椭圆形轮廓而非圆形，是为了在有限的安装空间内拉长两个紧固螺栓的间距，提升抗倾覆力矩的能力；沉孔结构让螺栓头部完全沉入底座内部，既不会干涉上部关节的摆动，也能避免外凸结构被外物磕碰。底座上表面的弧形承托面与关节下端的球面轮廓相匹配，接触区域经过曲面优化，载荷能够沿着弧面均匀分散到底座整体，而非集中在某一条棱线或点接触位置。上部关节的锥台造型承接外部杆件，杆件插入后可通过侧向锁紧结构固定，关节与底座之间的偏转角度被控制在合理范围内，既满足常规地面找平所需的倾角调整，又不会因过度偏转导致承载能力骤降。从安装边界来看，底座的椭圆长轴方向决定了两个安装孔的中心距，施工时需在基面预留对应尺寸的钻孔区域，关节上部的插接段直径需与支腿内径严格匹配，侧向锁紧件的操作空间要预留足够扳手行程，避免安装后无法锁紧。设计过程中需要重点校核关节球面与底座弧面的接触应力，在满载荷工况下，接触区域的压应力不能超出材料许用值，同时要保证偏转时接触面不会出现卡滞；底座的壁厚从中心向边缘逐步过渡，既保证中心承托区域的刚性，又让边缘安装孔位置有足够的压紧面，不会因螺栓预紧力导致底座变形。关节上部的锥面与插接圆柱之间设置过渡圆角，降低应力集中系数，侧向锁紧孔的位置避开主应力传递路径，防止孔位成为疲劳失效的起始点。这类可调关节脚座相比传统固定脚轮或刚性支脚，优势在于无需对安装基面进行精密加工，通过关节自身的偏转即可补偿基面的平面度误差，同时金属接触面的刚性远高于橡胶减震垫，在需要保证支撑精度的工位上更适用。建模时需确保弧面配合的同轴度与轮廓度，两个安装孔的位置度要符合装配要求，锁紧结构的行程要能适配不同外径公差的杆件，整体结构在满足调节功能的同时，尽可能减少零件数量，提升装配与维护的便捷性。
