BARRAS中间关节膜张力调节垂直装置

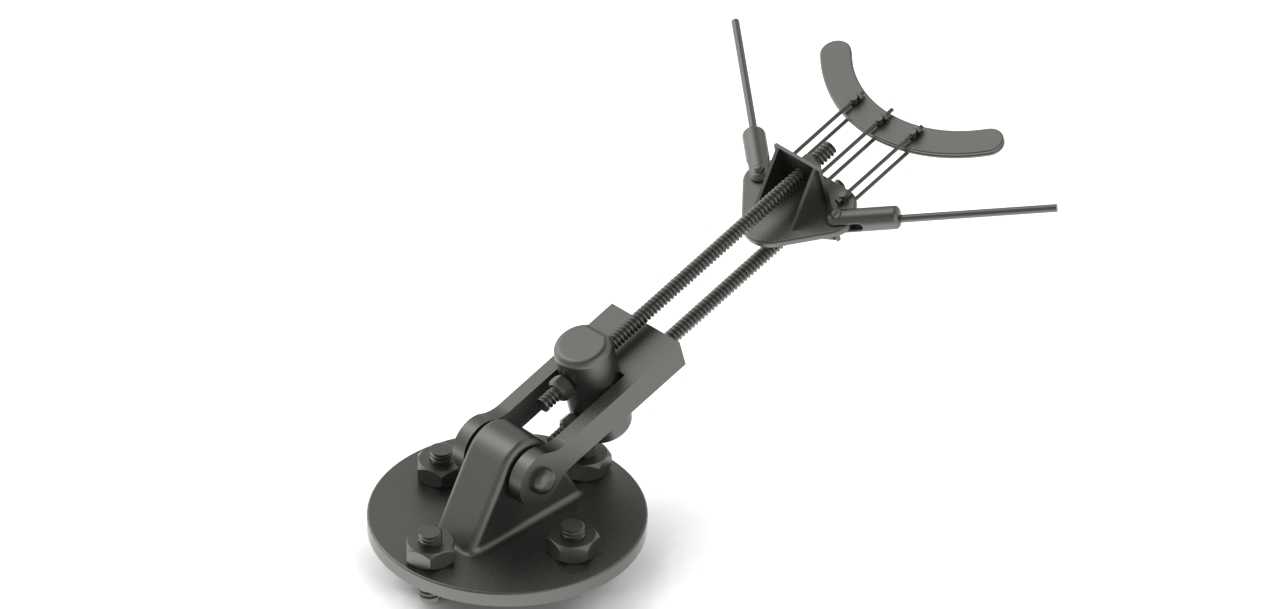

在膜结构加工、卷材连续生产以及柔性薄膜输送类产线场景中，这类BARRAS中间关节垂直装置主要承担膜面张力恒定维持、垂直方向位置精准限位的作用，是保障柔性膜材走料平稳、避免膜面褶皱或过度拉伸的核心功能组件。从实际应用来看，该装置常安装在膜材放卷与收卷段的中间过渡位置，当膜材运行速度出现波动、或者膜卷直径变化带来张力偏移时，装置可通过自身的调节结构快速补偿张力差，让膜面始终保持合适的张紧度，不会因为张力过大出现膜材撕裂，也不会因为张力过小出现膜面松垮跑偏的问题。

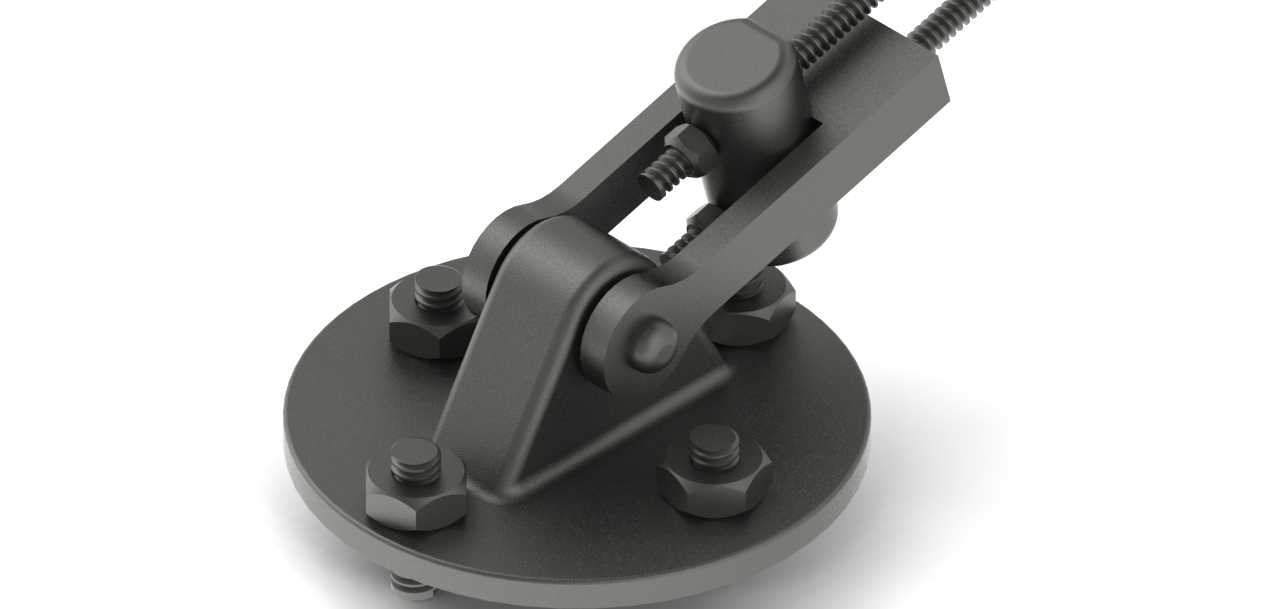

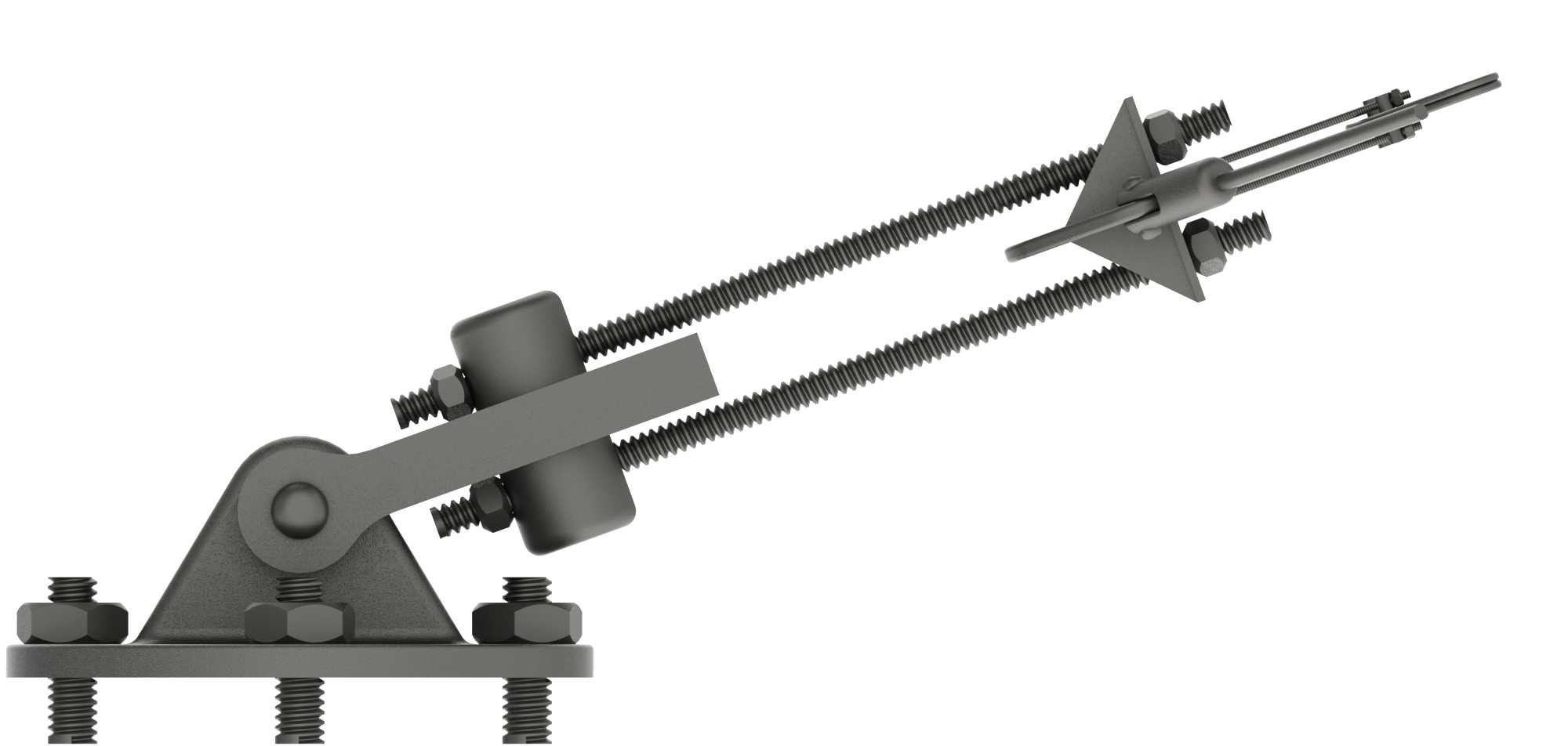

从结构设计逻辑来看，装置底部采用三角支撑座搭配三组螺栓紧固的安装形式，安装时可直接固定在设备的安装基准面上，三个安装螺栓呈等边分布，能有效抵消调节过程中产生的侧向倾覆力矩，安装边界可适配常规40-80系列工业铝型材框架或者钢板焊接机架，不需要额外加工复杂的安装定位槽，降低了配套机架的加工难度。支撑座上方通过铰接销轴连接调节摆臂，摆臂的转动阻尼可通过销轴处的锁紧螺母调整，既保证摆臂能随膜面张力变化灵活摆动，又不会因为阻尼过小出现晃动震颤。

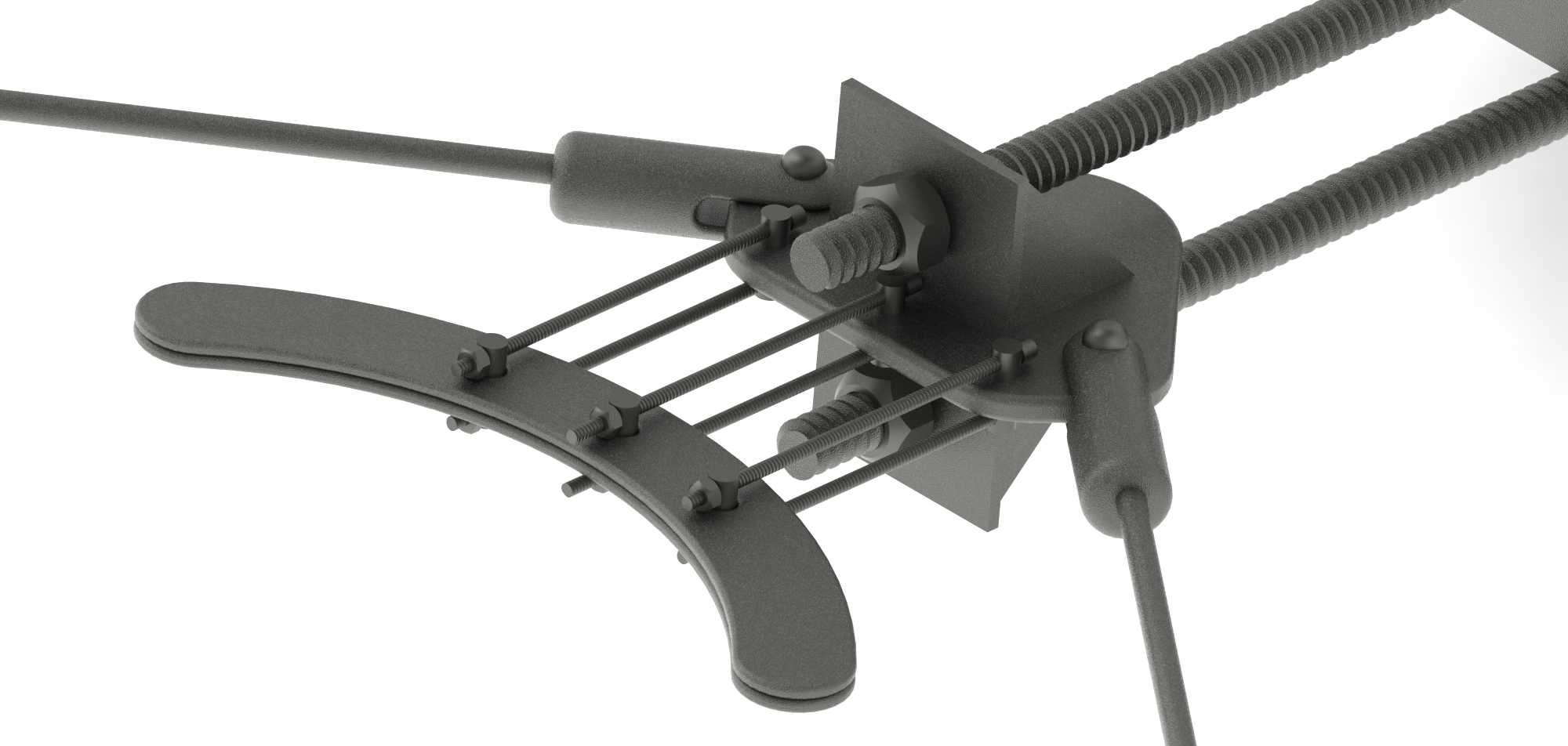

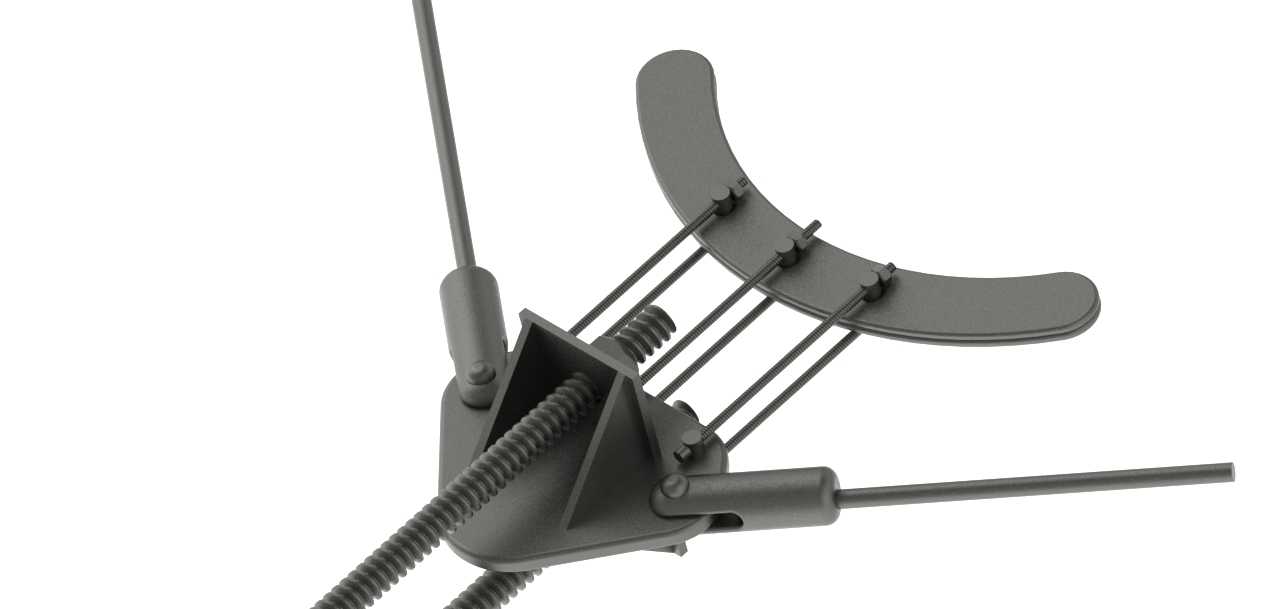

摆臂前端连接双螺杆平行导向结构，两根平行的传动螺杆表面采用梯形螺纹设计，具备良好的自锁性能，调节到目标位置后不会因为膜面的持续作用力出现位置滑移。螺杆上配套的三角定位架可沿螺杆轴向滑动，架体上的锁紧螺栓能在任意位置将定位架锁死，定位架前端的压合结构直接与膜面接触，接触边缘做了圆弧倒钝处理，避免刮伤膜面涂层。双螺杆的导向设计相比单螺杆结构，能完全消除定位架滑动时的转动自由度，保证压合面始终与膜面保持平行，不会出现偏斜导致的膜面局部受力不均。

在功能特性上，该装置的垂直位置调节范围可通过螺杆的有效行程适配不同幅宽、不同张力等级的膜材加工需求，当加工厚度0.02-0.5mm的PE膜、PET膜或者复合膜材时，可通过调整定位架在螺杆上的位置，改变压合点的垂直高度，匹配不同走料高度的产线布局。整套结构没有复杂的弹性元件或者气动液压组件，纯机械结构的设计让装置的后期维护成本极低，日常仅需要定期在螺杆螺纹处涂抹少量润滑脂，就能保证长期运行的顺畅性，不会出现气动元件漏气、弹性元件疲劳失效这类常见故障，非常适合在连续24小时运行的工业产线上长期使用。
