基德迪克传统风车建筑结构设计

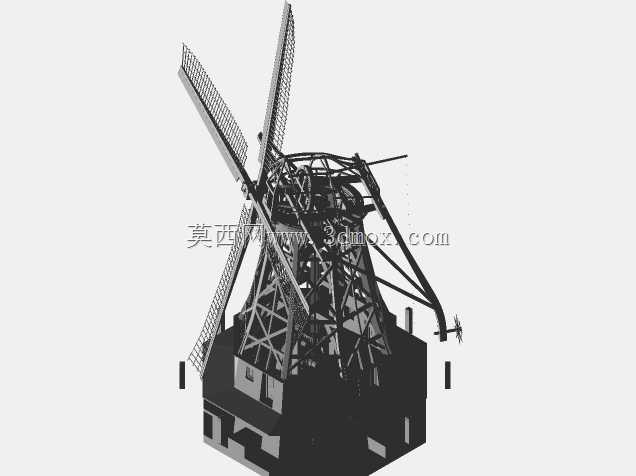

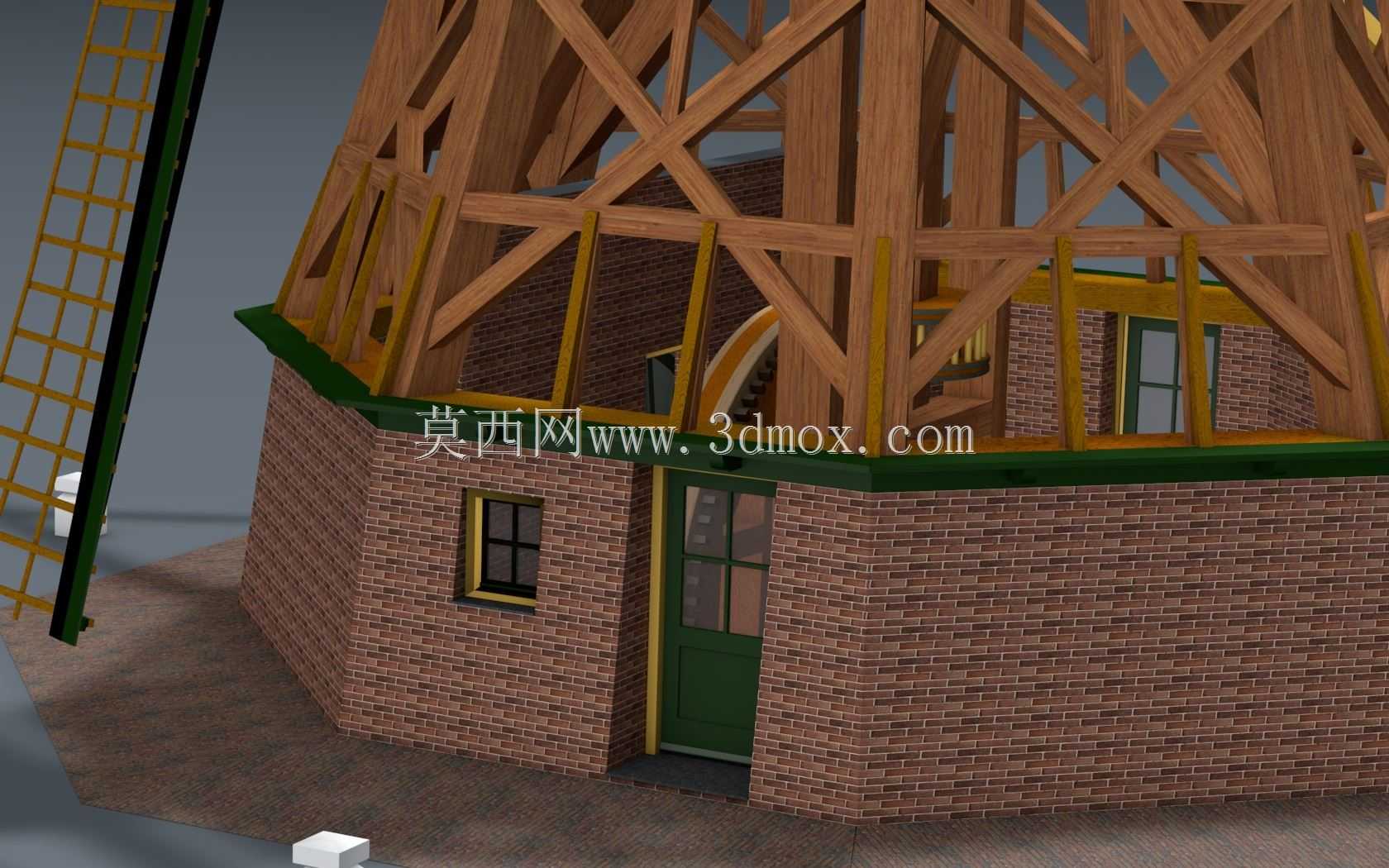

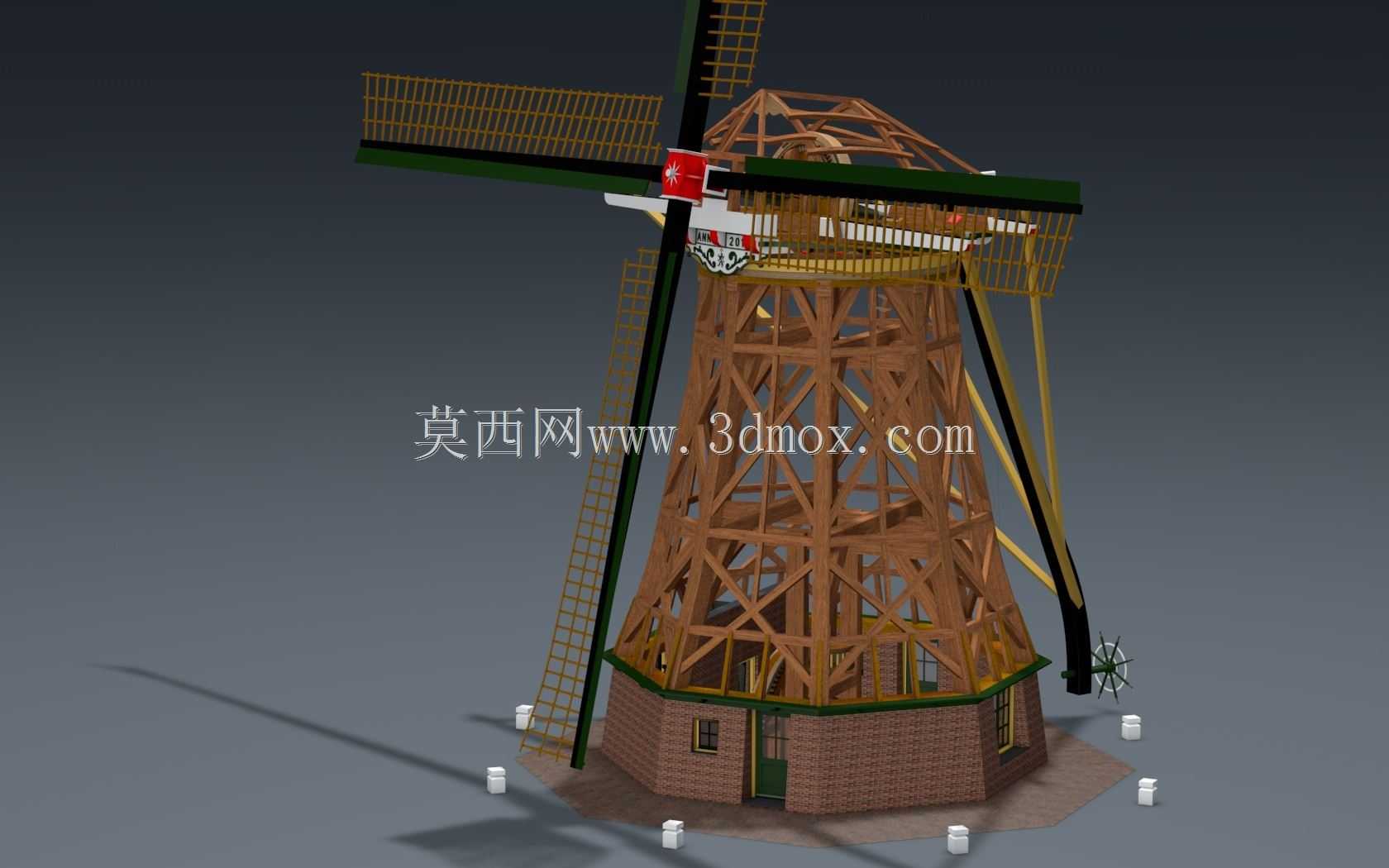

该风车模型以传统荷兰塔式风车为原型，整体由下部砖砌基座、上部木桁架塔身、可转动风车头及四片大型风翼组成，适用于文旅景区、历史街区、主题园区的景观构筑物设计参考，也可用于传统风能利用装置的结构原理展示。基座采用近似圆柱形砖砌围合结构，底部设置入口门与小窗，承担竖向承重并提供内部检修空间；塔身由密集木梁柱通过斜撑、横撑组成空间桁架，杆件之间形成稳定三角单元，在减轻自重的同时保证抗扭与抗弯能力，适合承受风翼转动时产生的交变载荷。风车头位于桁架顶部，包含风翼转轴、制动机构、支承平台及护栏，可根据风向调整朝向，使风翼始终处于最佳迎风角度；四片风翼为框架式长梁结构，翼面铺设有格栅状覆面，能够在较低风速下获得足够启动力矩，并将风能转化为旋转机械能。设计过程中先确定基座直径与塔身高度比例，再按风翼回转半径校核上部结构外轮廓，避免风翼运行时与塔身、护栏及周边设施发生干涉；木桁架节点按传力路径布置，主立柱承担竖向荷载，斜撑承担水平风荷载，横梁用于连接整体并形成检修通道。安装边界方面，需重点控制风翼扫掠范围与地面、道路、植被的安全距离，基座底部应与混凝土基础锚固，顶部回转机构需预留维护操作空间；塔身外围爬梯与平台护栏应满足人员检修通行要求，风翼端部与固定构件之间需保留足够间隙。模型完整表达了砖砌基座、木构塔身、风车头、风翼、爬梯、平台及小型尾轮等部件的空间关系，结构层次清晰，可用于景观风车方案比选、传统机械结构教学、风动装置受力分析以及文旅项目的外观深化设计。
