城市景观弧形桁架人行悬索桥结构

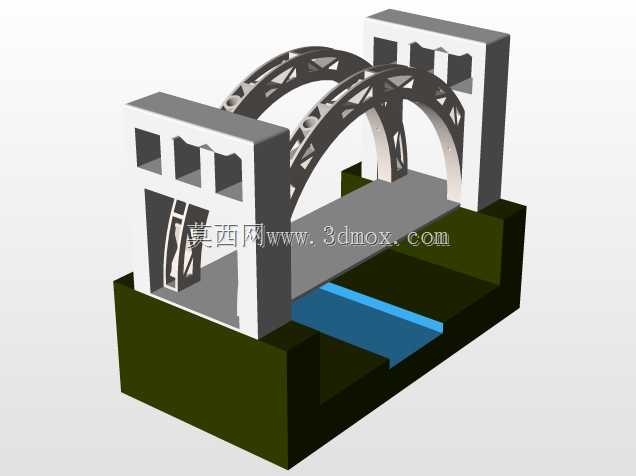

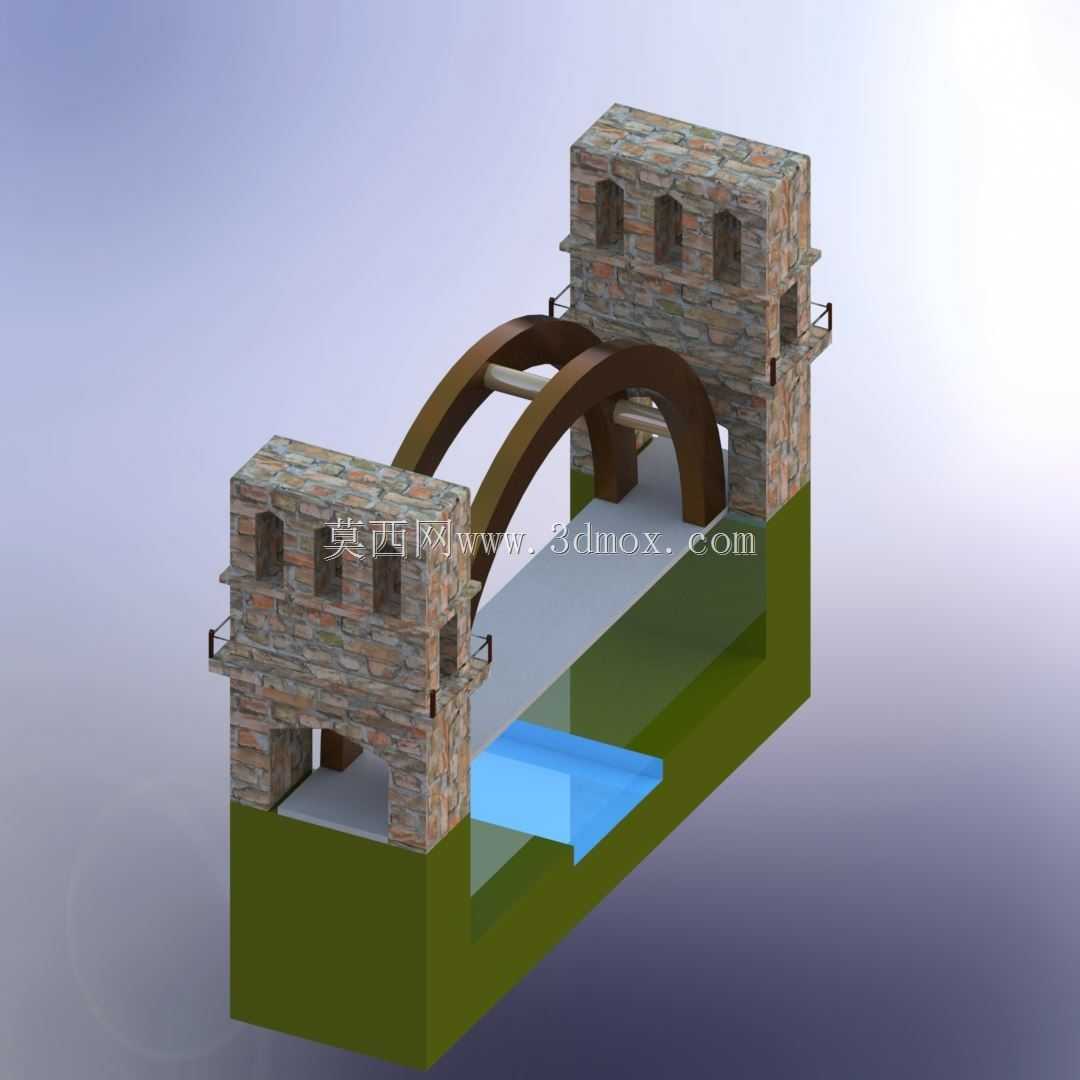

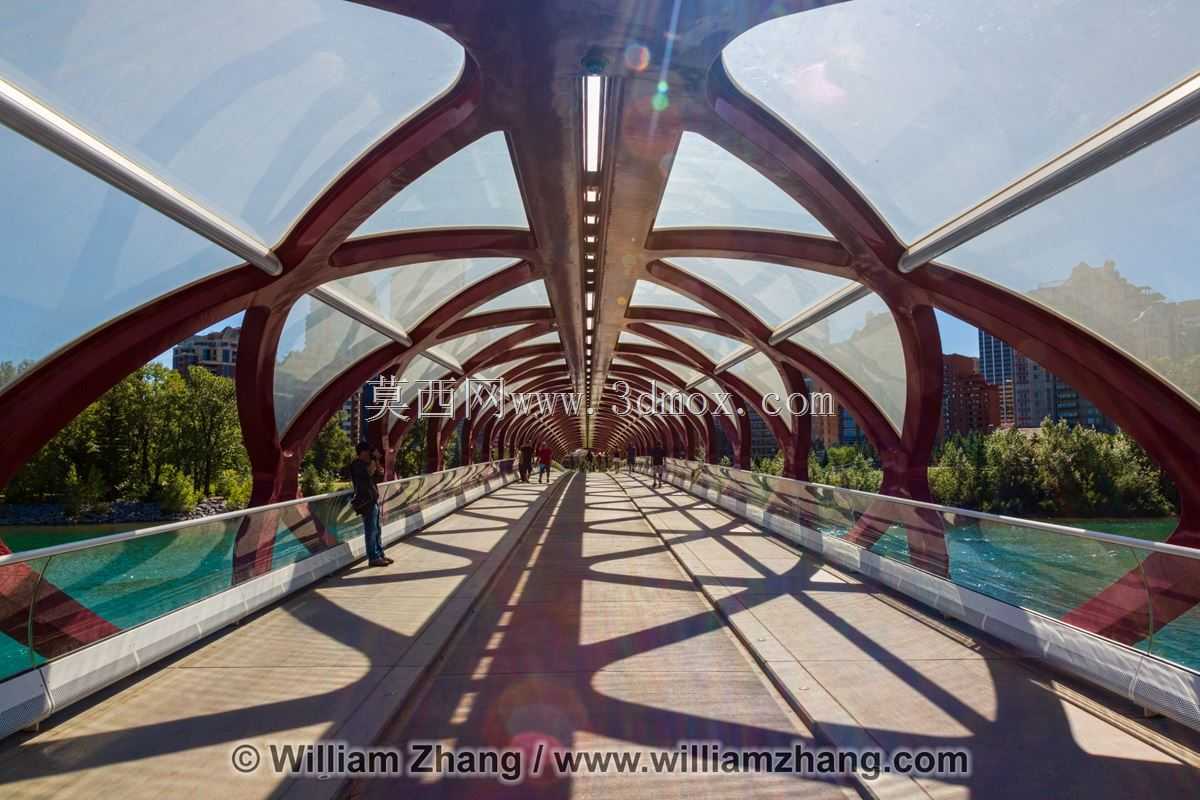

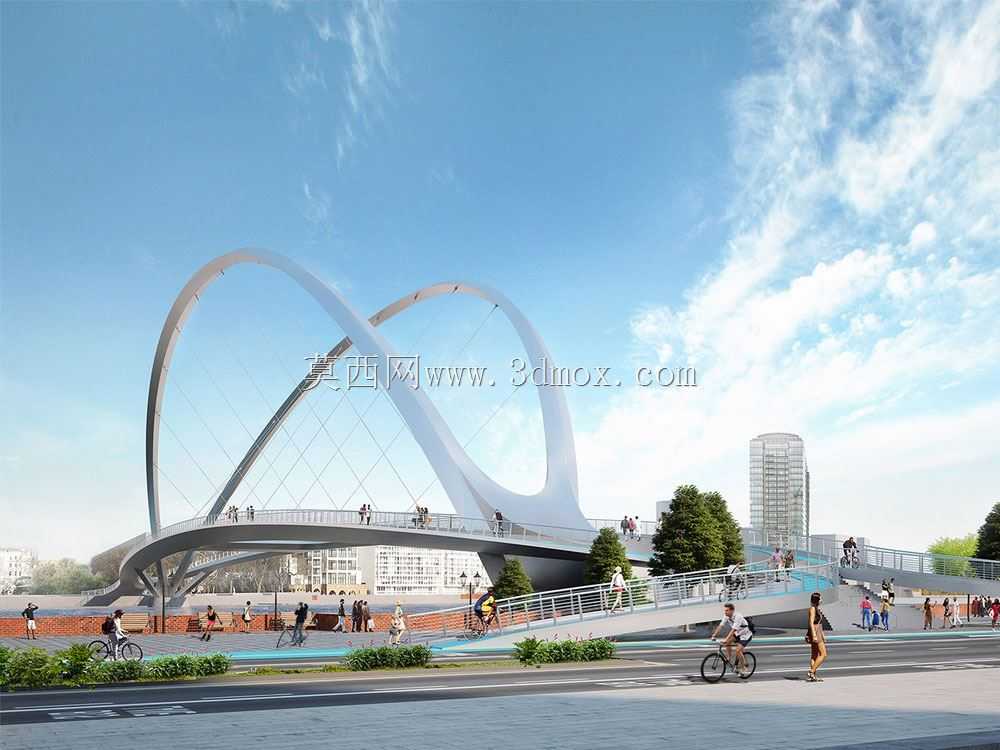

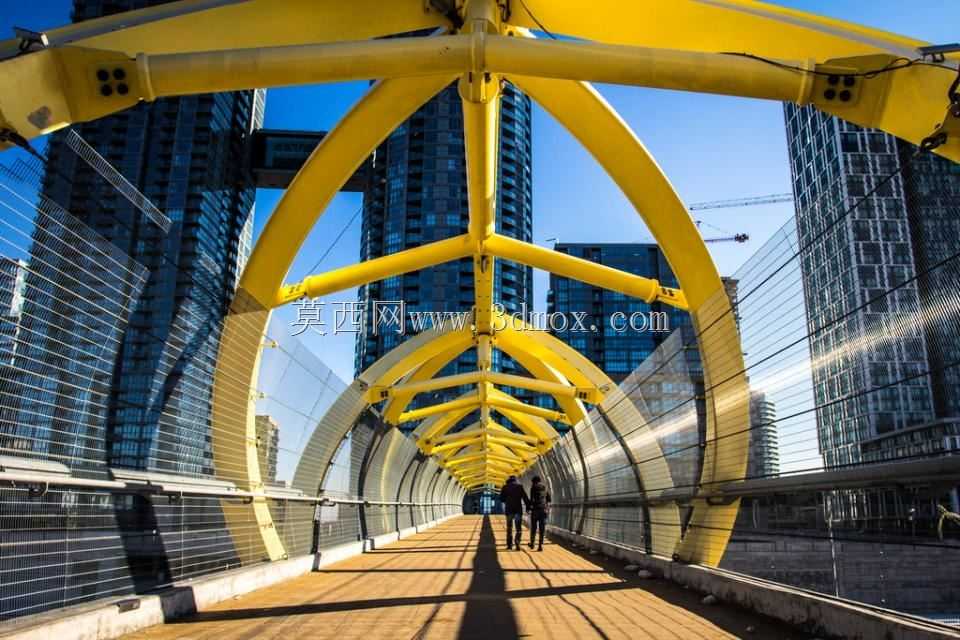

该模型呈现的是一座以弧形钢管桁架作为主要受力骨架的人行悬索桥，整体结构沿桥长方向形成连续的拱形视觉序列，适用于城市商务区、滨水绿道、园区连廊及跨越城市道路的步行系统。桥体两侧设置封闭或半封闭的防护索网与玻璃围挡，既满足人行安全防护要求，也削弱了强风环境下行人的不适感，同时保持视线通透。

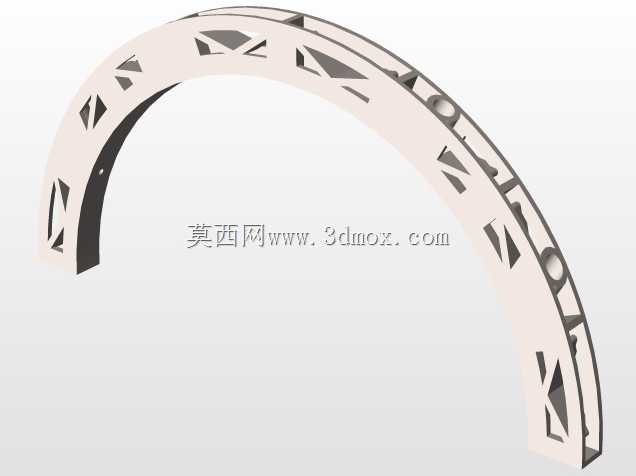

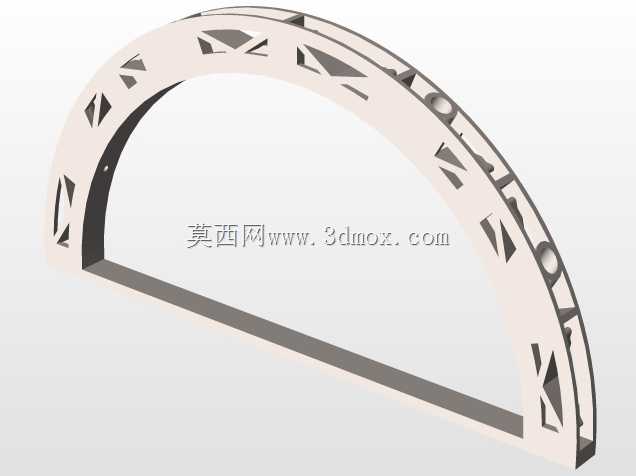

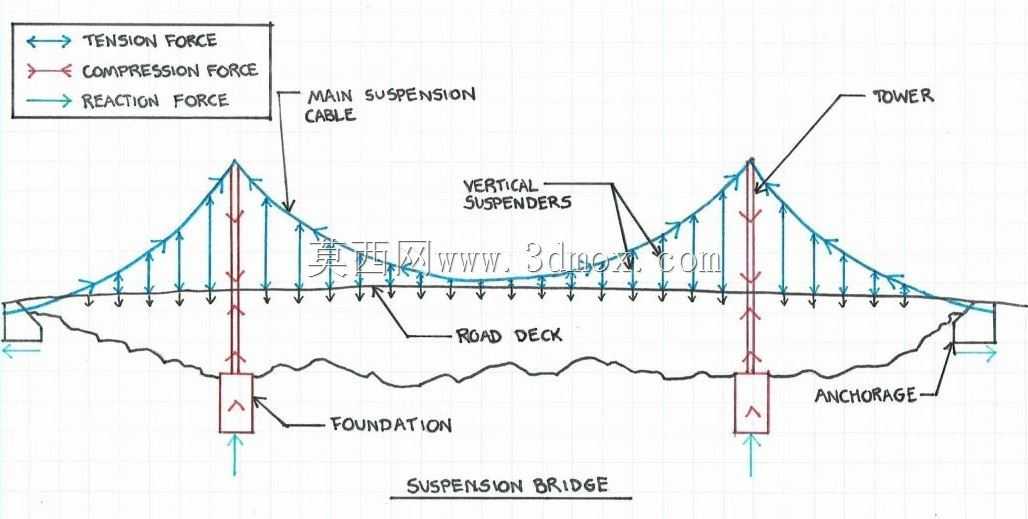

从受力组织看，主承重体系由纵向主梁、横向连接系、弧形拱肋及悬索共同组成。弧形构件并非单纯装饰，而是承担部分水平推力与竖向荷载的结构杆件；多道横向支撑将两侧拱肋连成整体，提高抗扭刚度。悬索沿桥纵向布置并与桥面系连接，可将人群荷载传递至端部锚固区或桥塔基础，减小主梁跨中弯矩。建模时需要重点控制拱肋中心线、索夹节点、横向支撑间距以及桥面铺装边界之间的几何关系，避免后续装配出现杆件干涉。

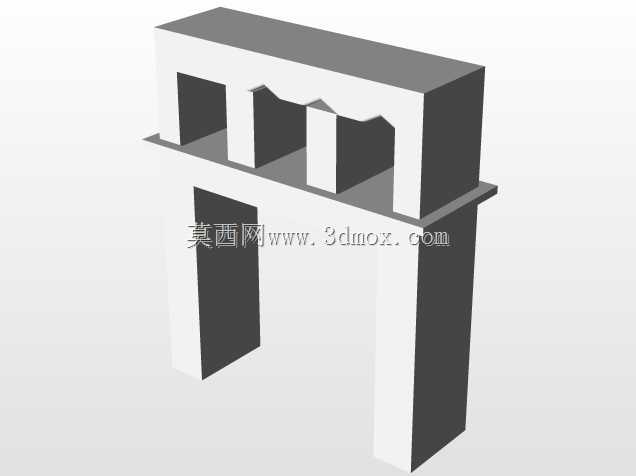

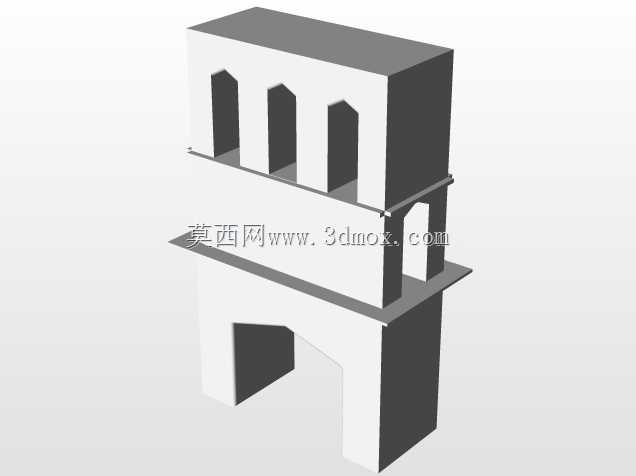

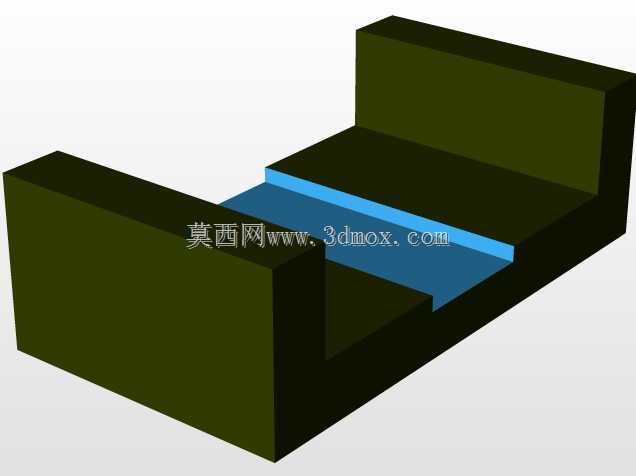

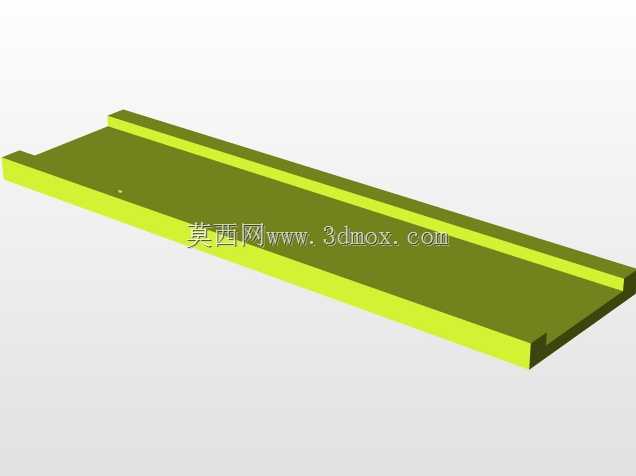

桥面采用平直步行板形式，两侧预留栏杆、玻璃栏板、照明线槽及排水构造的安装空间。实际工程中，这类桥通常需要控制净宽、纵坡和端部平台标高，以满足无障碍通行和与周边道路衔接的要求。模型中的弧形骨架在桥宽方向形成包裹式轮廓，能够限定行人空间并增强导向性；端部则需要与基础预埋件、桥台或连接平台进行接口对齐，安装边界应重点复核拱脚位置、索端锚固点以及主梁支座中心线。

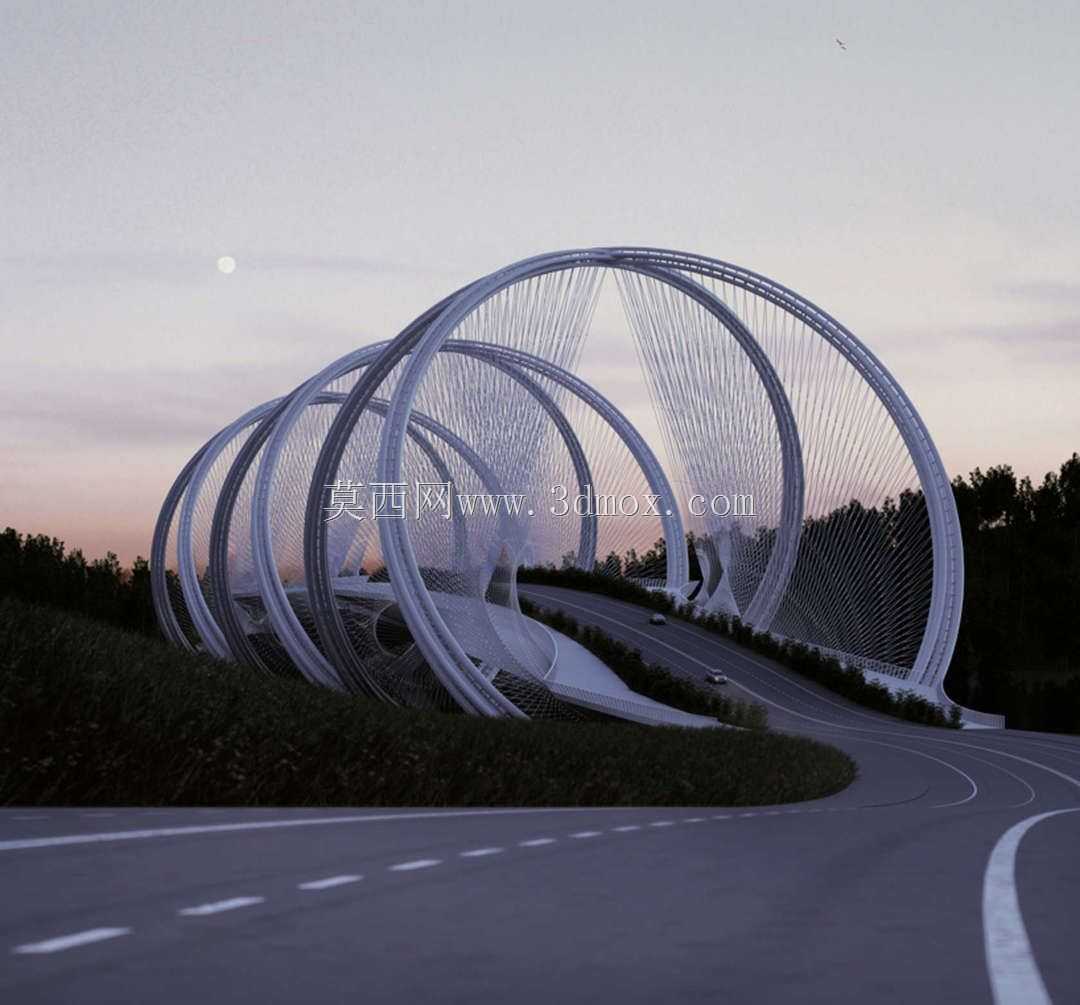

在设计思路上，该桥将结构外露作为景观表达的一部分，黄色弧形构件重复排列，形成强烈的透视节奏。杆件连接宜采用焊接节点或法兰拼接，工厂分段制作后现场吊装，因此三维模型中应保留分段接口、连接板和螺栓布置的合理空间。对于风振明显的开阔区域，索网预张力、拱肋截面规格和横向支撑密度需要协同校核，以保证行人通过时的舒适性。整体模型适合用于桥梁方案展示、钢结构深化、节点干涉检查以及施工安装模拟。
